ECファン用高調波ソリューション

ECファンは、高効率、低騒音、インテリジェントな速度制御により、データセンター、HVACシステム、産業用冷却で広く使用されています。ただし、そのパワーエレクトロニクスドライブは高調波電流を発生させ、電力品質やシステムの安定性に影響を与える可能性があります。ECファン専用の高調波フィルタは、LCパッシブフィルタリング技術を使用して、高調波を低減し、力率を改善し、電源の信頼性を向上させます。

ソリューション概要高調波の問題概要動作原理特徴メリット試験システム用途結論関連製品関連事例関連記事

ECファンと高調波の概要

ECファンは、高効率、低騒音、インテリジェントな速度調整という利点により、データセンター、HVACシステム、産業用冷却で広く使用されています。しかし、パワーエレクトロニクス駆動技術を使用しているため、動作中に特定の高調波電流を発生し、電力品質の低下、機器の過熱、力率の低下、システム損失の増加を引き起こす可能性があります。大規模かつ集中型のアプリケーションへの傾向に伴い、ECファンの高調波抑制は、電力供給の安定性を確保し、システムの運用効率を向上させるための重要な側面となっています。

製品・ソリューションに関する相談

高調波の問題

高調波はエネルギー効率、設備の信頼性、運用コストに影響を与え、電力システムにおける目に見えない損失を引き起こします。

1

システム損失の増加と機器の過熱/定格低下

高調波電流は、変圧器、ケーブル、配電設備に追加の損失を発生させ、発熱、容量低下、システム全体の効率低下を引き起こします。
2

ECファンの信頼性への影響

高調波と電圧歪みは、ECファン駆動モジュールの安定性に影響を与え、パワーデバイスの熱ストレスを増大させ、機器の劣化を加速し、使用寿命を短縮する可能性があります。
3

電源異常と計画外ダウンタイム

高調波は保護装置の誤動作や電気機器の異常動作を引き起こし、重要機器のダウンタイムのリスクを高める可能性があります。
4

力率低下と運用コスト増加

高調波はシステムの無効電流を増加させ、力率を低下させ、電気料金の上昇を招き、UPS、変圧器、その他の機器の容量要件を引き上げる可能性があります。

ECファン用パッシブ高調波フィルタとは何ですか？

ECファン用高調波フィルタは、EC（電子整流）ファンシステムの電力品質を改善するために設計されたフィルタ装置です。主にインダクタ、コンデンサ、抵抗などの受動部品で構成されています。最適に設計されたフィルタネットワークを通じて、ECファンのパワーエレクトロニクスドライブが生成する特性高調波に対して低インピーダンス経路を提供し、高調波電流を効果的に低減し、システムの力率を改善し、線路損失と機器の加熱を最小限に抑えます。ECファン用高調波フィルタは、電源システムの安定性を向上させ、さまざまなアプリケーションシナリオの電力品質要件を満たすことができます。

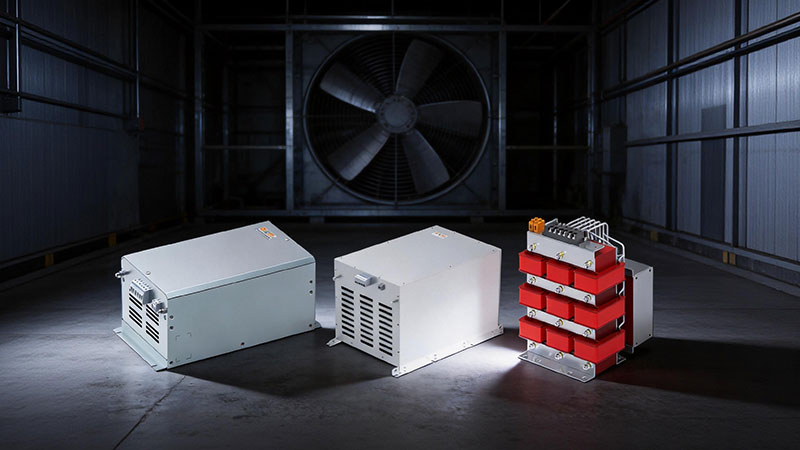

当社の製品をご覧ください

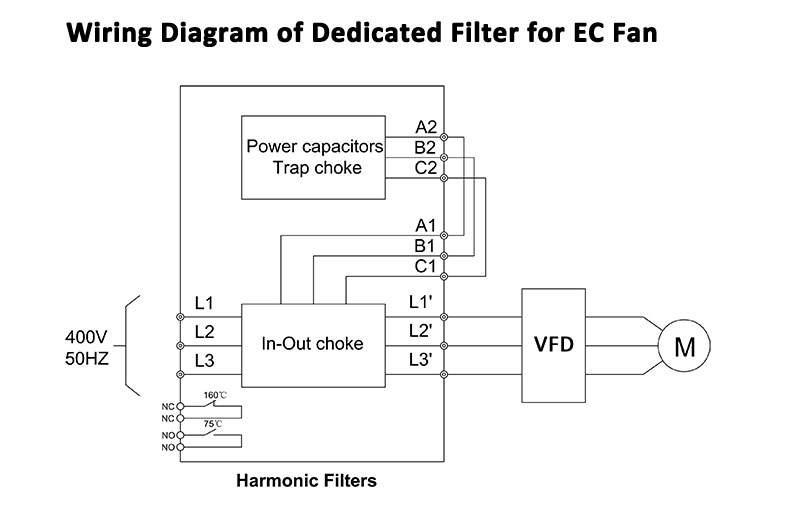

ECファン用Sikes専用フィルターの技術原理

SikesのECファン専用フィルタは、LCパッシブフィルタリング技術を採用し、ライン/負荷リアクトルとパワーコンデンサを通じて高調波フィルタリングネットワークを形成します。ECファン運転中、内部の整流器とパワーエレクトロニクス駆動ユニットによって生成された高調波電流がフィルタリングシステムに入ります。フィルタは特定周波数の高調波に対して低インピーダンスのバイパス経路を提供し、高調波電流がフィルタ分岐内を循環できるようにし、それによって電力系統に注入される高調波成分を低減します。同時に、フィルタ内のコンデンサコンポーネントは適切な無効電力補償を提供し、リアクトルと協調してシステムの力率を改善し、線路電流を低減し、機器の加熱損失を最小限に抑えます。最適化されたフィルタパラメータ設計により、電流波形を効果的に改善し、THDi（全高調波電流歪み率）を低減し、電源システムの安定性を高めることができます。このソリューションはパッシブコンポーネントで構成され、構造が簡単で信頼性が高く、複雑な制御やソフトウェア調整を必要としません。負荷特性が比較的安定したECファンシステムに適しており、データセンター、建物の換気システム、産業用冷却機器などの重要なアプリケーションにおける高調波干渉の影響を効果的に軽減できます。

Sikes ECファン専用高調波フィルタの特徴

発生源から高調波を抑制し、効率と信頼性を向上させ、設備損失と追加コストを削減します

超低高調波歪み

THDi < 5%、ECファンが発生する高調波電流を効果的に抑制し、電力品質を向上させます。
高力率補正

力率最大99%で、無効電力損失を低減し、電力供給効率を向上させます。
高電力密度設計

高性能コンポーネントを採用し、単体の電力補正能力が6.3kWを超えることで、コンパクトで効率的な設計を実現しています。
優れた電圧品質

安定したクリーンな電力環境を提供し、サーバーや制御システムなどの敏感な機器の信頼性の高い動作を保証します。
高信頼性運用保証

高調波による機器の干渉、異常停止、運用リスクを最小限に抑え、冷却システムの継続的かつ安定した動作を確保します。
省エネルギーで環境に優しい運転

システム損失の低減、エネルギー効率の向上、および低騒音で費用対効果が高く経済的な運転の実現。

Sikes ECファン専用高調波フィルタのメリット

集中型高調波対策、幅広い負荷範囲、主要ブランドとの互換性、および独立試験による検証に対応

複数のECファンに対する柔軟な容量マッチング

単一フィルタユニットの容量は、接続されるファンの数に柔軟に適合でき、フィルタあたり最大10台のECファンをサポートします。これにより、集中高調波抑制のニーズを満たし、高い費用対効果と省スペースを実現します。
高効率な高調波低減と力率改善

定格条件下では、THDiを5%未満に維持できます。50%負荷時、THDiは約6%です。力率は最大99%に達し、線路損失と機器の加熱を効果的に低減します。
広い負荷範囲での安定動作

1%から100%の負荷で動作可能なこのフィルタは、高調波変動、誤警報、システム共振リスクを効果的に低減し、冷却・換気システムの安定性を向上させます。

主要ECファンブランドとの互換性

EBM、ZIEHL-ABEGG、Fans-techなどの主要ブランドと互換性があり、多様なアプリケーションシナリオでのシステム統合を容易にします。
電力品質の向上と運用コストの削減

電流歪みによるエネルギー損失と熱損失を最小限に抑え、データセンター、精密機器、変圧器、配電網への高調波の影響を軽減し、全体的な供給信頼性を向上させます。
コスト効率の高いパッシブフィルタリングソリューション

受動部品（インダクタ、コンデンサ、抵抗）を使用し、シンプルで信頼性の高い構造で構成されており、比較的安定した負荷を持つECファンシステムの高調波抑制に適しています。

専用テストシステムにより検証済み

Sikes社が自社開発したECファン試験ベンチを使用し、様々なファン数と負荷範囲をカバーして、フィルタの実際の性能と高調波抑制効果を実環境条件下で厳密に検証します。

ECファンハーモニックフィルタ用Sikes試験システム

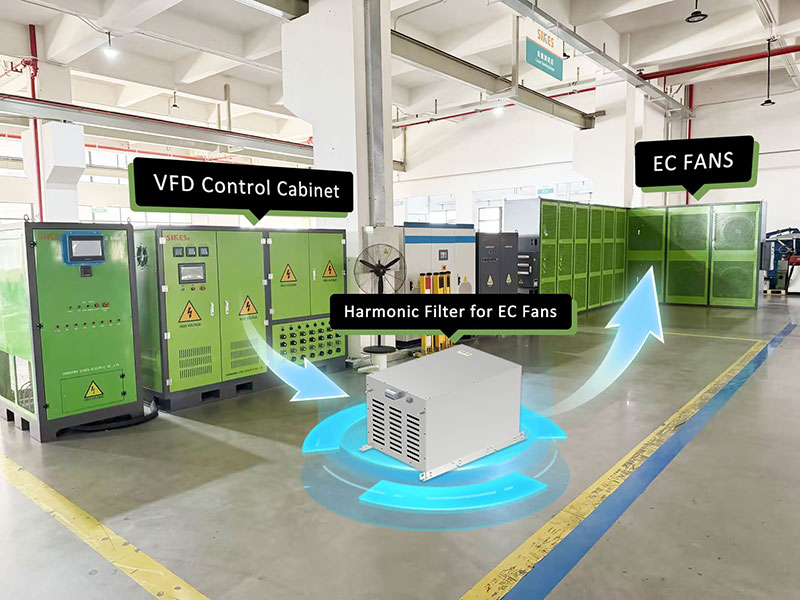

ECファンの高調波フィルタのフィルタリング性能とシステム互換性を検証するため、Sikesは専用のテストベンチを設置し、さまざまな動作条件下でのフィルタの電気的性能をテストおよび分析しています。

テストシステムはECファンの実際の動作環境をシミュレートし、フィルタリング前後の電流波形、高調波含有量、力率、動作状態などの主要パラメータを収集します。これらのデータは、高調波抑制、電力品質向上、システム安定性向上におけるフィルタの有効性を評価するために使用されます。

テストを通じて、さまざまな負荷条件下でのフィルタの動作性能を検証でき、製品パラメータ設計、性能最適化、実用的なエンジニアリングアプリケーションのためのデータサポートを提供します。

用途

データセンター、HVACシステム、産業用冷却など、さまざまなECファン高調波対策用途に適しています

データセンターおよびサーバールーム

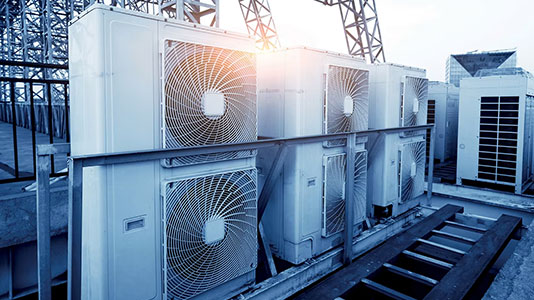

HVAC（暖房、換気、空調）システム

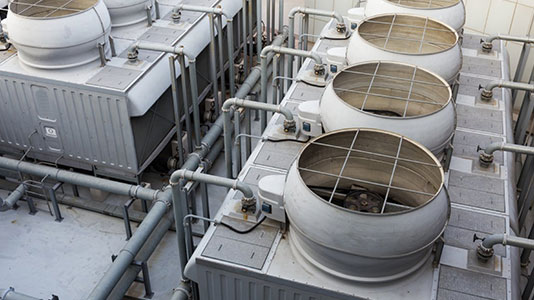

産業用冷却・換気システム
液体冷却システムおよび高密度熱放散装置
クリーンルームおよび精密製造環境
商業ビルとスマートビル

結論
