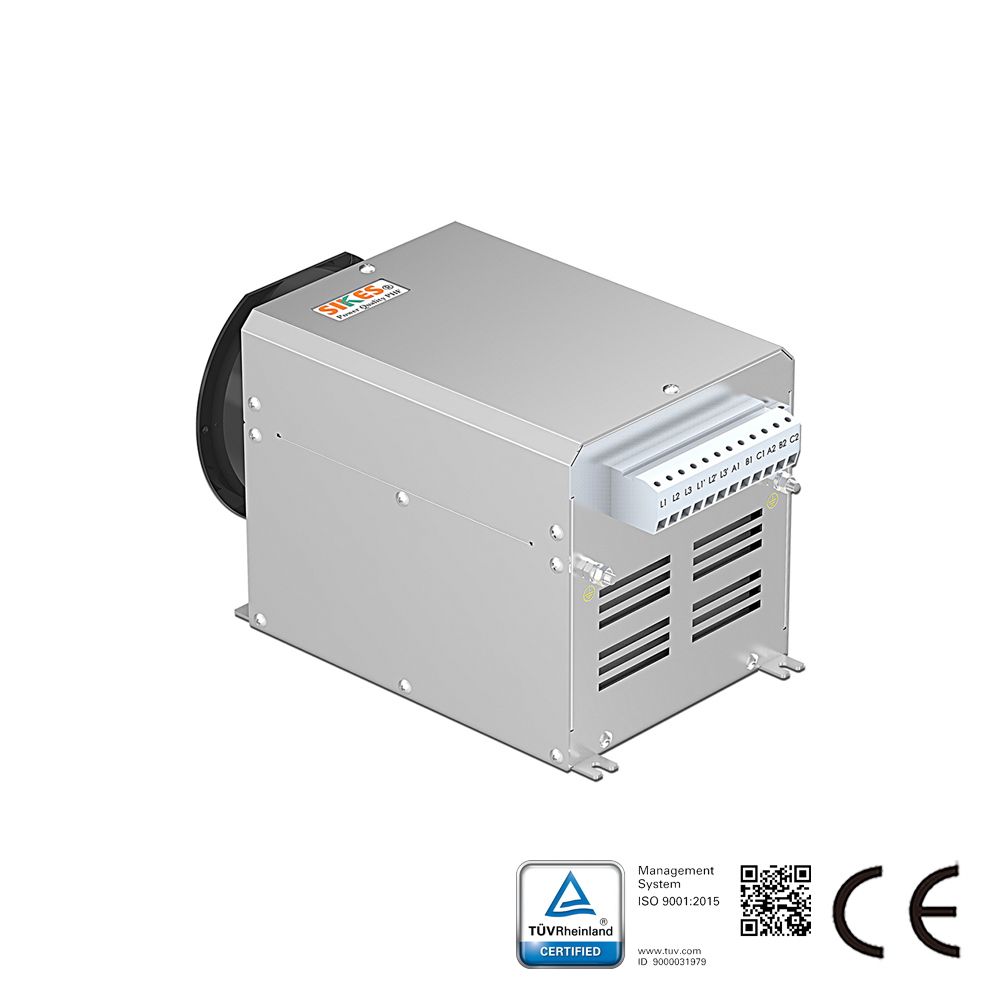

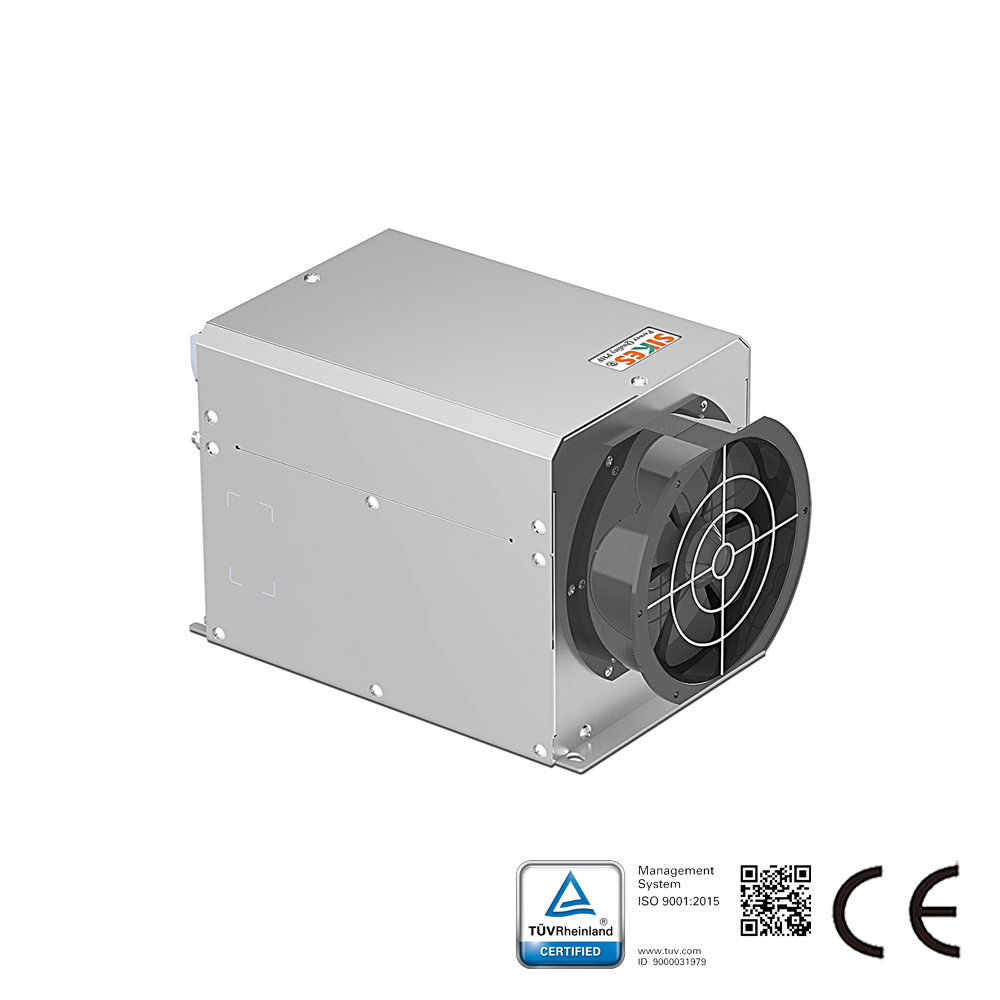

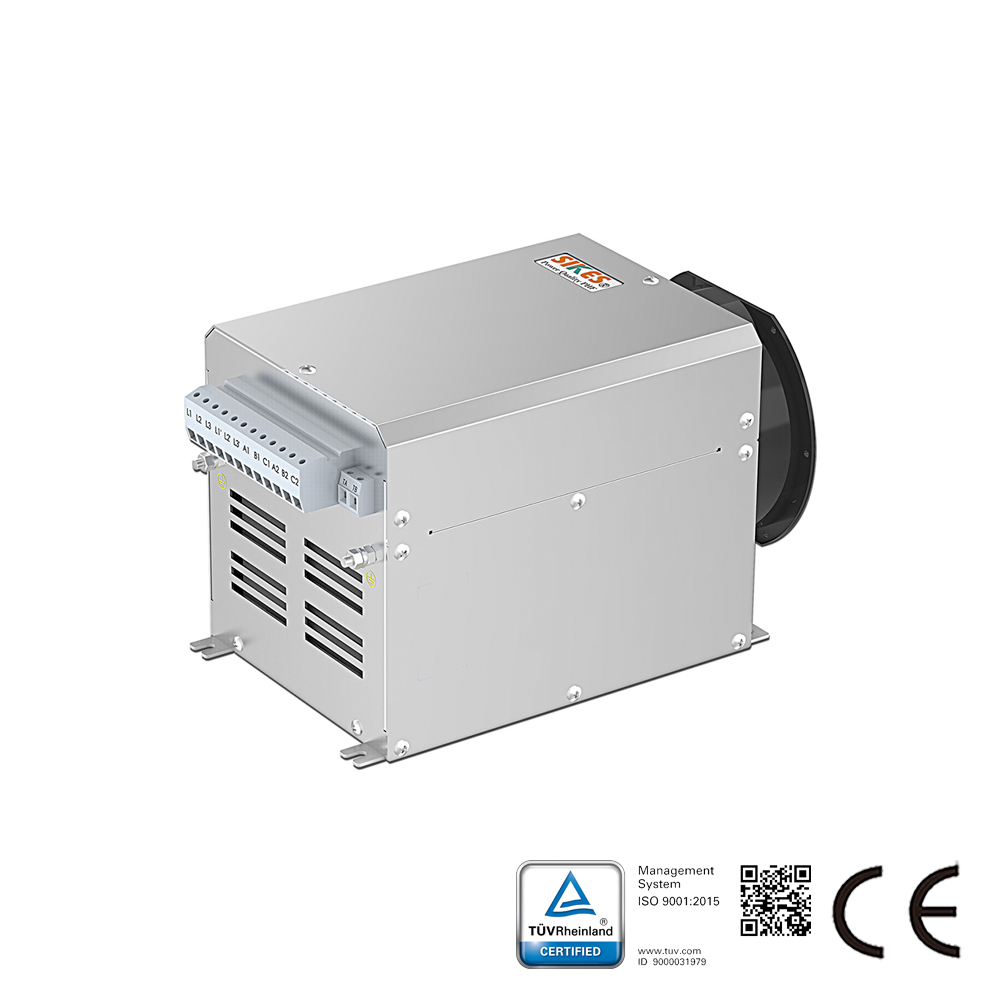

高度高調波フィルタ PHF 010 は、周波数インバータとの整合用に設計され、THDi＜10％、定格電流14Aです。

モデル：SKS-PHF-014-4A5/10

SIKES高度化パッシブ高調波フィルタPHF 005およびPHF 010は、堅牢で使いやすいパッシブ高調波フィルタであり、システムのエネルギー効率を良好に維持しながら高調波を低減します。高調波性能の最適化高度化高調波フィルタPHF 005/010は、コスト効率に優れたトータルソリューションです。従来の高調波トラップフィルタと比較して、PHFはより小型の設置面積とより高い高調波低減効果を提供します。本ソリューションは、PHF 005とPHF 010の2種類のバリエーションで提供されます。Danfossドライブの前に接続した場合、全負荷時における電源側への高調波電流ひずみは、全高調波電流ひずみ率5%および10%に低減されます。（システム要件：THVD < 2%、線間電圧不平衡 < 1%） 98%を超える効率を備えた高度化パッシブ高調波フィルタは、特に最大250 kWのDanfossドライブ向けに、コスト効率が高く非常に堅牢な高調波ソリューションを提供します。スタンドアロンオプションとして、高度化高調波フィルタはコンパクトな筐体を特徴としており、既存のパネルスペースに容易に統合できます。これにより、周波数変換器の調整を最小限に抑えたレトロフィット用途に適しています。 PHF 010はTHiD < 10%を実現し、12パルス整流器と同等またはそれ以上の性能とコスト競争力を備えています。 PHF 005はTHiD < 5%を実現し、18パルス整流器と同等またはそれ以上の性能とコスト競争力を備えています。

製品・ソリューションに関する相談

ライブチャット

共有：

仕様・パラメータ

定格電流範囲 (A)	14
定格電圧範囲 (V)	400
動作周波数	50 Hz
相数	3相
電力範囲 (KW)	7.5
全高調波電流歪率 (THDi)	<10%
光学方式	パッシブ

製品詳細

SIKES高度化パッシブ高調波フィルタPHF 005およびPHF 010は、堅牢で使いやすいパッシブ高調波フィルタであり、システムのエネルギー効率を良好に維持しながら高調波を低減します。

高調波性能の最適化

高度化高調波フィルタPHF 005/010は、コスト効率に優れたトータルソリューションです。従来の高調波トラップフィルタと比較して、PHFはより小型の設置面積とより高い高調波低減効果を提供します。
本ソリューションは、PHF 005とPHF 010の2種類のバリエーションで提供されます。Danfossドライブの前に接続した場合、全負荷時における電源側への高調波電流ひずみは、全高調波電流ひずみ率5%および10%に低減されます。（システム要件：THVD < 2%、線間電圧不平衡 < 1%）

98%を超える効率を備えた高度化パッシブ高調波フィルタは、特に最大250 kWのDanfossドライブ向けに、コスト効率が高く非常に堅牢な高調波ソリューションを提供します。
スタンドアロンオプションとして、高度化高調波フィルタはコンパクトな筐体を特徴としており、既存のパネルスペースに容易に統合できます。これにより、周波数変換器の調整を最小限に抑えたレトロフィット用途に適しています。
PHF 010はTHiD < 10%を実現し、12パルス整流器と同等またはそれ以上の性能とコスト競争力を備えています。
PHF 005はTHiD < 5%を実現し、18パルス整流器と同等またはそれ以上の性能とコスト競争力を備えています。

特徴

仕様
電源電圧：
380～415 VAC（50 Hz）対応
440～480 VAC（60 Hz）は要相談
500～525 VAC（50 Hz）は要相談
690 VAC（50 Hz）は要相談
筐体保護等級：IP20（IP21は要相談）
過負荷電流：160％（60秒間）
効率＞0.98
有効力率
50％負荷時：0.85
100％負荷時：0.99
周囲温度：－13°F～113°F（－25℃～45℃）ディレーティング不要

特長と利点
Danfoss VLT®シリーズドライブとの整合性能を最適化して設計
ユーザーフレンドリーな起動、調整不要
定期メンテナンス不要
1台のフィルタで複数ドライブを保護
以下の電流歪み限度ガイドラインに対応：
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
