製品研究開発の背景：

最新のHVACシステム、データセンター、鉄道輸送換気システムでは、EC永久磁石ファンが広く使用されています。これらのファンには、非線形負荷として機能する内蔵整流器・インバータドライブが組み込まれており、DCリンクのエネルギー蓄積容量は従来の可変周波数ドライブに比べて大幅に小さくなっています。動作中、5次、7次、11次、13次の高調波電流を大量に発生します。標準的なVFD高調波フィルタを使用すると、グリッド、フィルタ、ECドライブ間で共振が容易に発生し、DCリンク過電圧、ファン速度低下、ドライブ保護トリップ、ビルオートメーションシステムの誤作動、配電機器の過熱などのシステム全体の問題を引き起こす可能性があります。

ECファン専用のこの高調波フィルタは、ECドライブの低DCリンク容量特性に基づいて特別に最適化されています。トポロジーレベルから共振リスクを排除するように設計されており、複数のECファンのクラスターに対して安定した高調波抑制を実現し、ビルサービス、データセンター、医療用クリーンルーム施設、鉄道輸送などの要求の厳しいアプリケーションにおける高水準の電力品質要件を満たします。

製品動作原理：

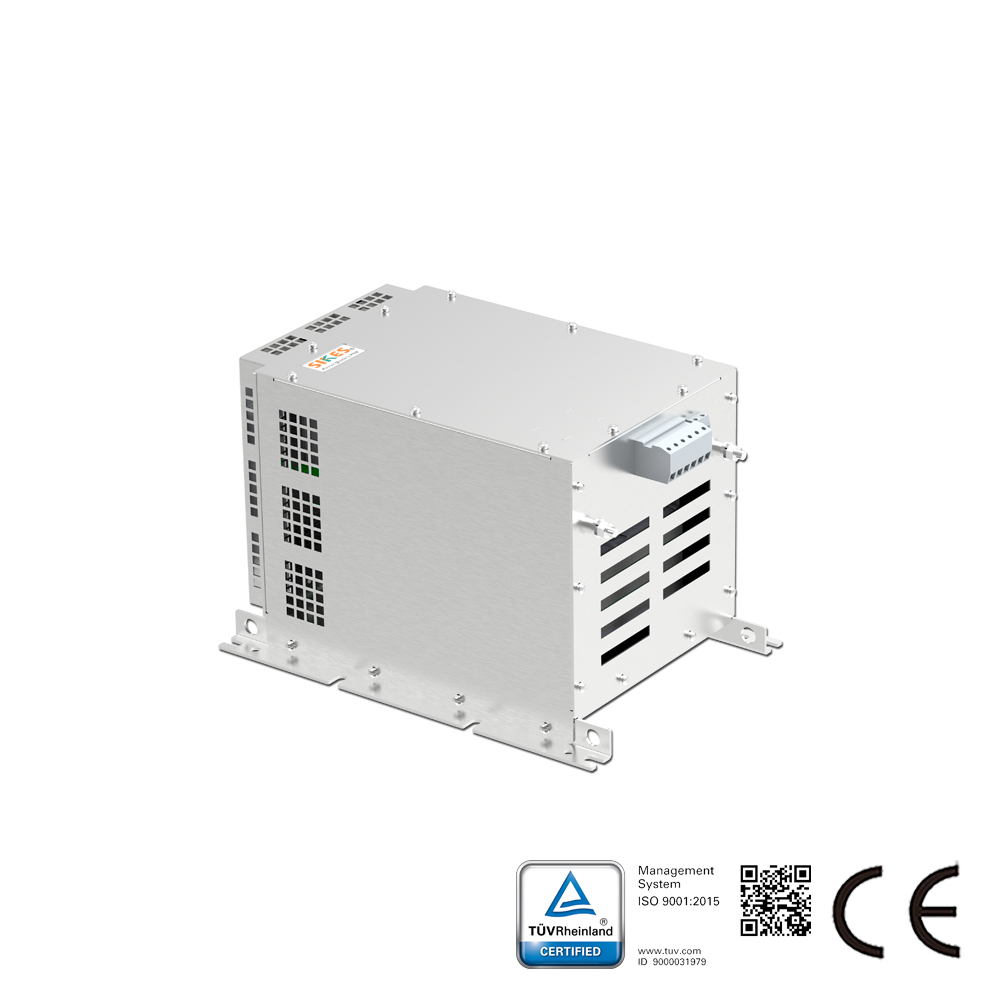

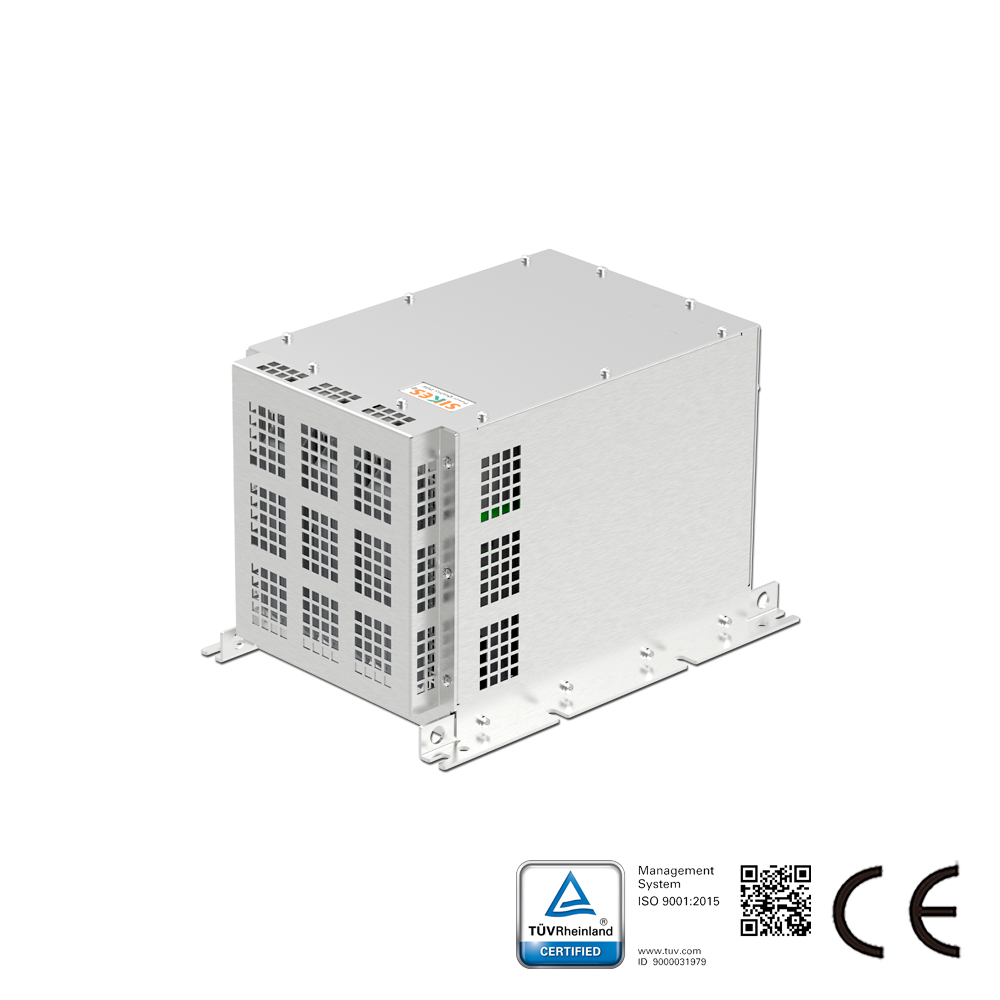

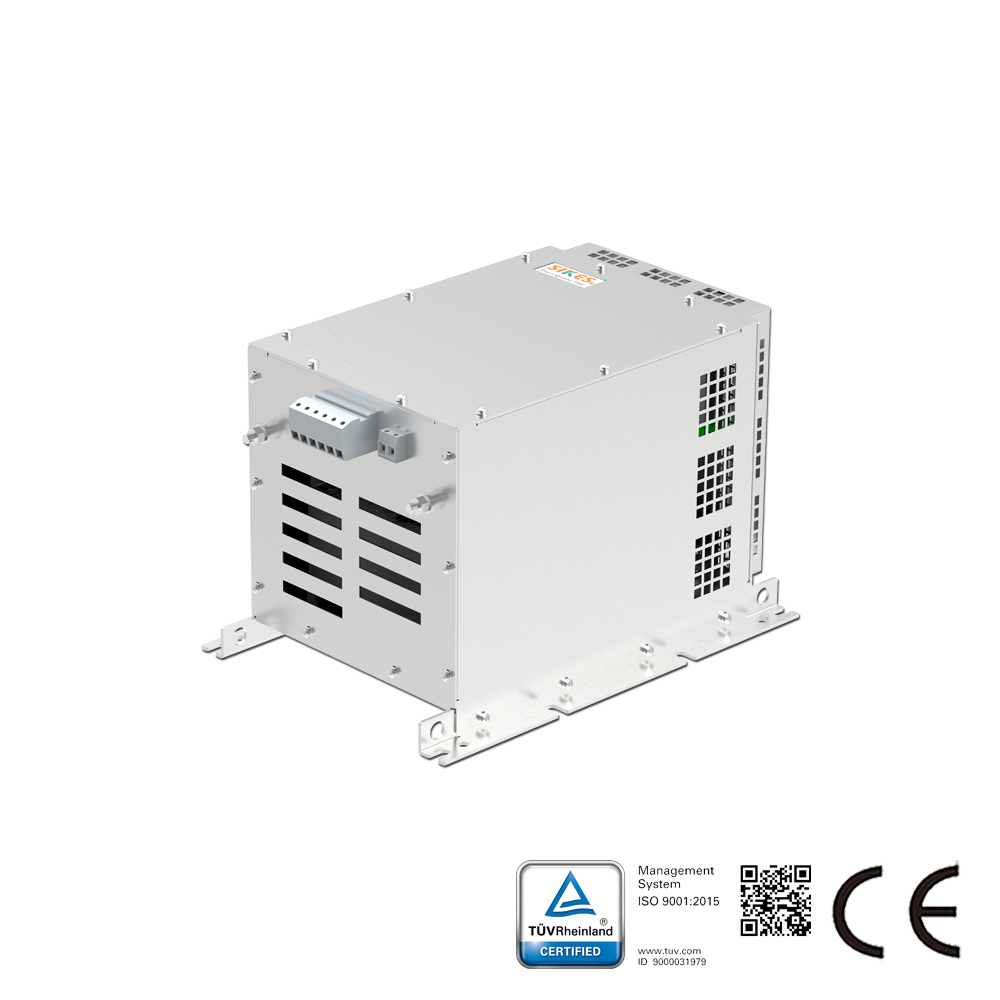

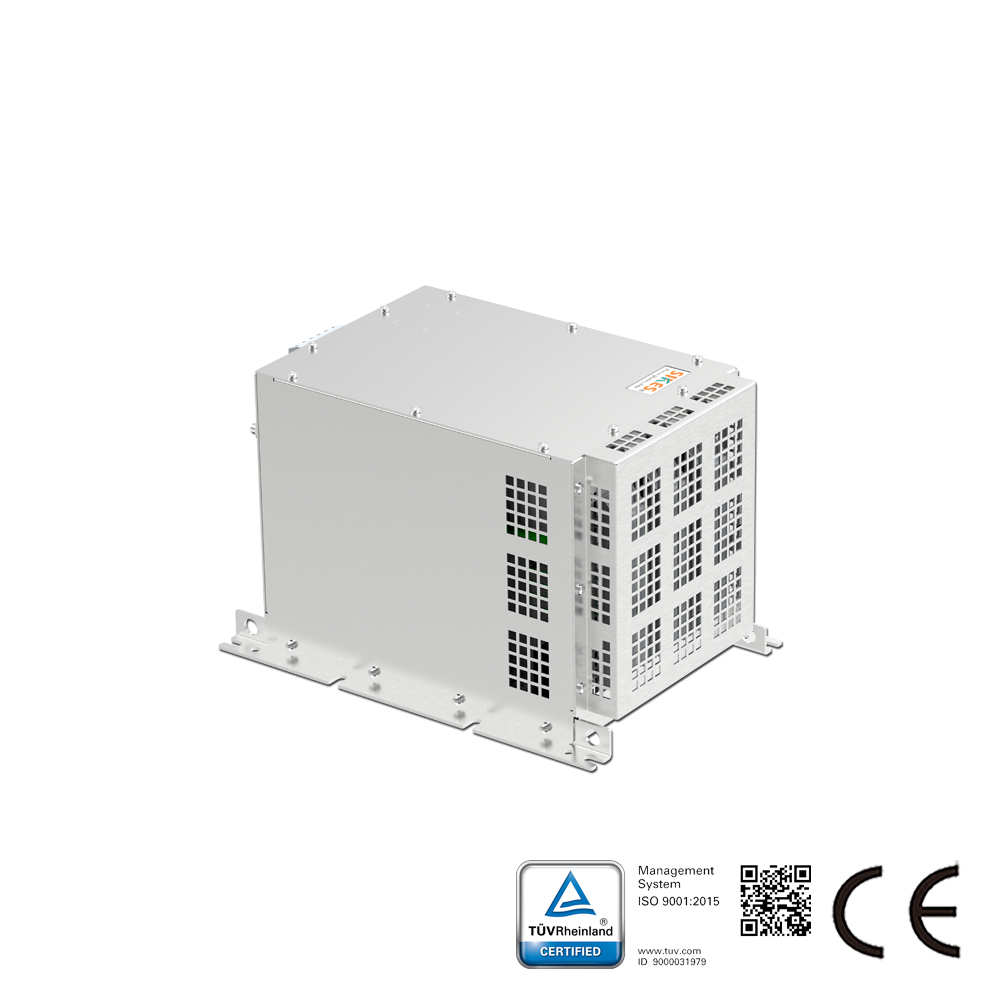

このデバイスは、ECファンへの主電源の前端に直列に設置されます。線形フィルタリングリアクトル、低歪みフィルタリングコンデンサなどのコンポーネントで構成されています。ECファンが様々な周波数で発生する高調波電流を正確に吸収すると同時に、グリッド側の他の非線形負荷からの高調波がファンドライブに逆流するのをブロックします。統合された無効電力補償を備えており、システムの力率も最適化し、入力電流波形をクリーンにし、配電システムの高調波損失を低減します。

主要技術仕様：
高調波抑制性能：全負荷条件下で、入力電流THDi ≤ 5%、電圧高調波歪率THDu < 3%、抑制効率 > 85%を達成し、GB/T 14549-2005「電力品質 – 公共供給ネットワークにおける高調波」およびIEEE Std 519-2014の要件を満たします。
損失特性：全体の挿入損失 ≤ 4.5%。リアクトルは高透磁率・低損失のケイ素鋼板を使用し、真空含浸プロセスで製造され、温度上昇限度 ≤ 100K。
無効電力補償：試運転後、システム力率は安定して ≥ 0.99（定格電流時）を維持し、無効電力ペナルティ料金を排除します。
負荷適応性：単一のフィルタで複数のECファンを同時にサポート可能で、個別ファンの独立起動/停止、段階的速度制御、間欠運転が可能です。
環境適応性：定格動作温度範囲 –25°C～+45°C、相対湿度 5%～90%（結露なきこと）、IP20屋内保護等級。データセンターサーバールーム、地下機器室、クリーン製造施設、鉄道交通換気機械室に適しています。

典型的な適用シナリオ：
データセンターにおける精密空調用ECファン、病院の清潔手術室の換気ユニット、商業複合施設のAHU外気処理設備、地下鉄・トンネル排気ファンユニット、コールドチェーン冷蔵・冷凍倉庫の換気システム、実験室の浄化排気システム、産業施設の恒温恒湿ユニット、冷却塔用ECファンクラスターシステム。

工学的適用価値：
配電システムの長寿命化：高調波による変圧器、開閉装置、ケーブルの付加的な発熱損失を大幅に低減し、変圧器のディレーティングを防止。ケーブルの過熱・経年劣化、中性線過負荷による火災リスクを最小化。
ビルオートメーションシステムの安定化：高調波電磁妨害を排除し、DDCコントローラー、温湿度・差圧センサー、建物連動システムの高精度かつ信頼性の高い動作を確保。換気制御ロジックの混乱を防止。
ECファンの長寿命化：モーターにおける高調波起因の鉄損、振動、異音、ドライブの頻繁な故障警報を抑制。ECファンユニット全体の寿命を延長し、運用保守頻度を低減。
プロジェクト受検の適合保証：サーバールーム、病院、データセンター、鉄道交通などの特殊プロジェクトにおける電力品質を初回で基準値に適合。電力会社、電気・機械主管部門、消防規制当局の検査を通過し、高調波超過による罰則を回避。
ライフサイクルコスト削減とエネルギー効率向上：力率を最適化し、配電損失を低減。長期的な電気料金を削減。ケーブルのアップグレードや太径化が不要となり、配電システム改修の初期投資を低減。
