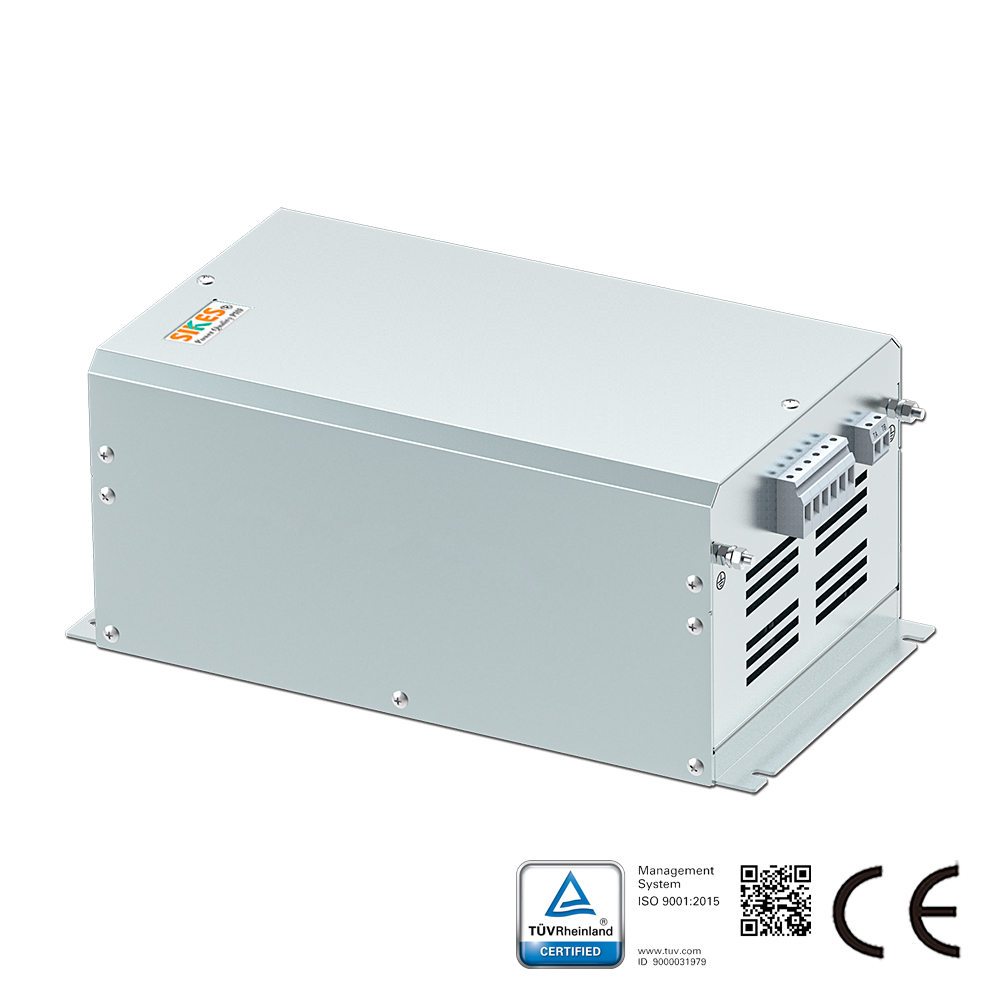

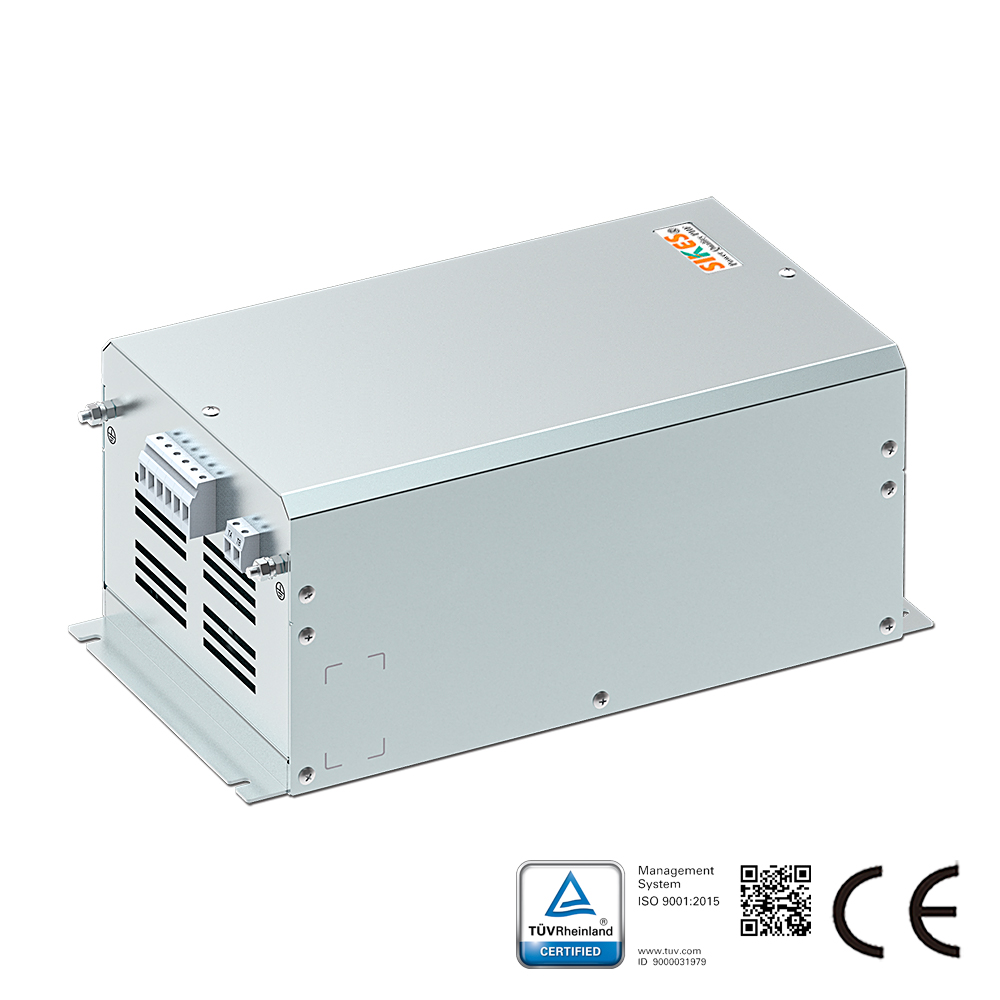

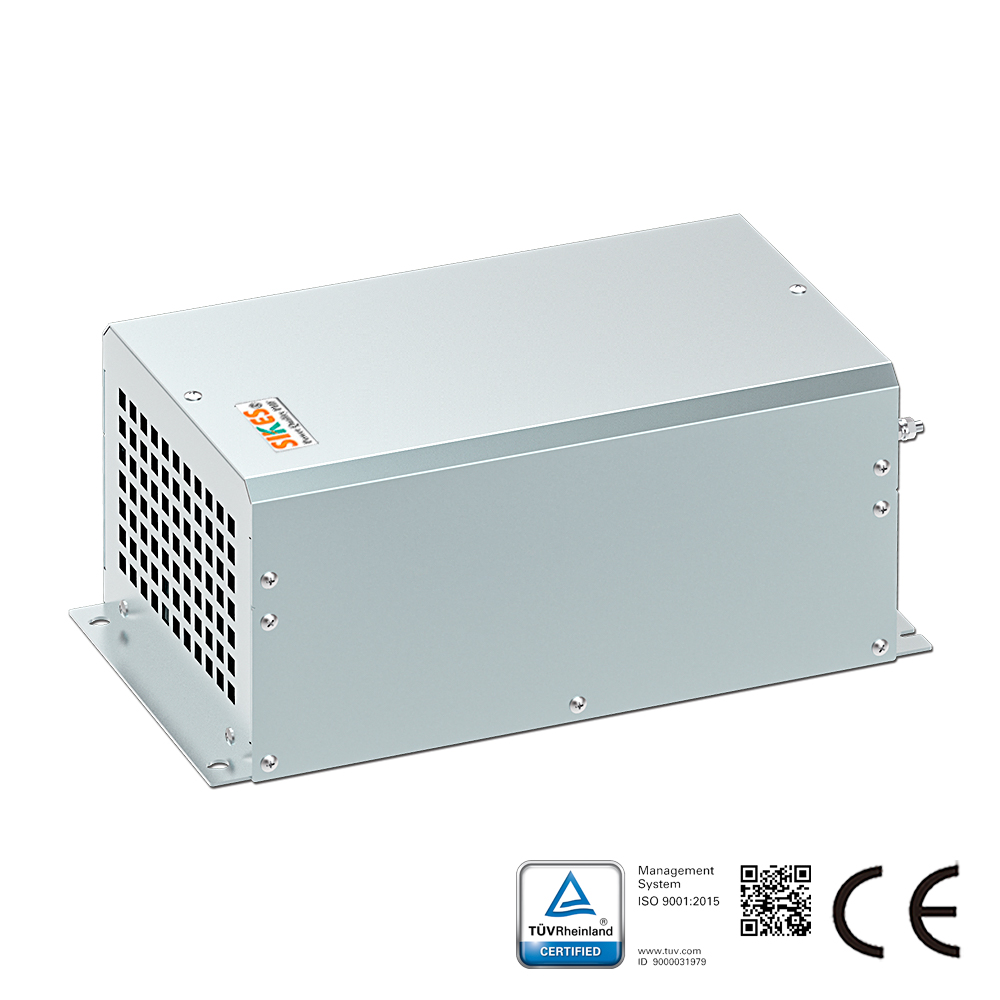

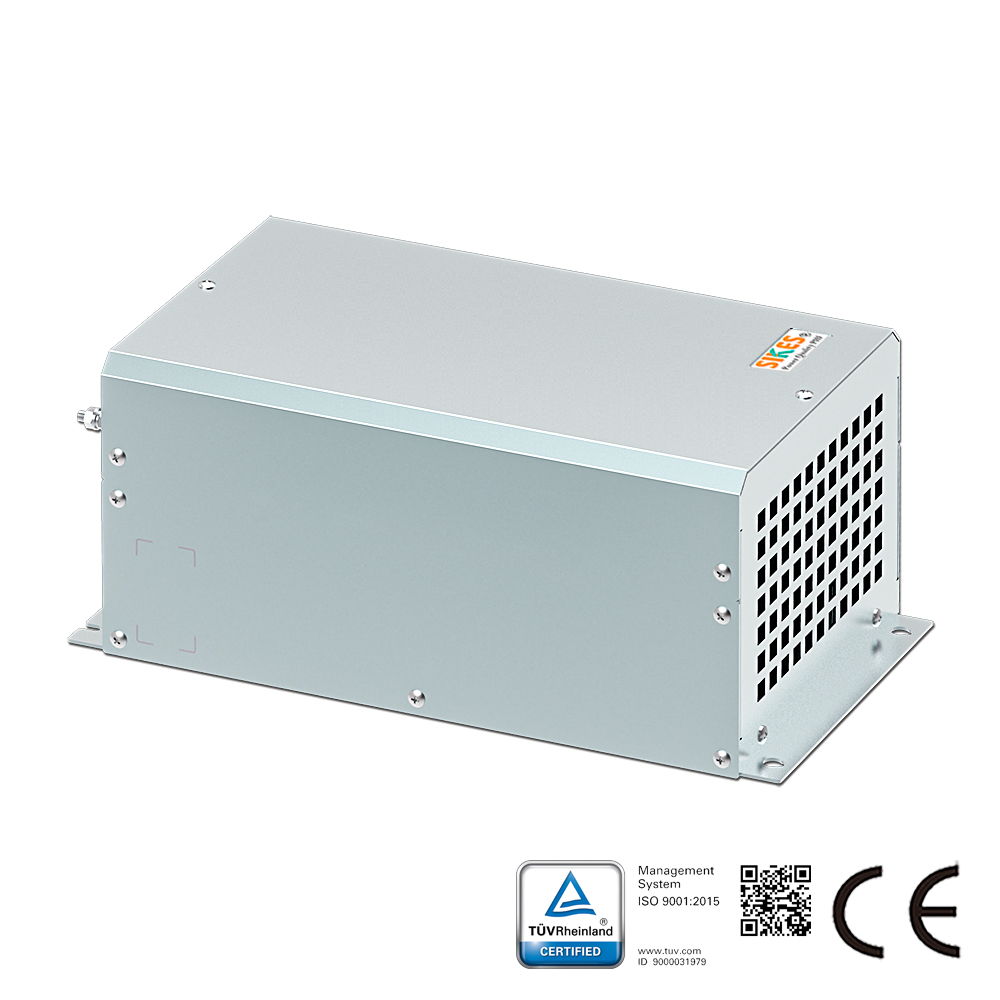

SIKES Advanced Passive Harmonic Filter PHF 005およびPHF 010は、堅牢で使いやすいパッシブ高調波フィルターであり、システムのエネルギー効率を良好に保ちながら高調波を低減します。

高調波性能の最適化

Advanced Harmonic Filter PHF 005/010は、費用対効果の高いトータルソリューションです。従来の高調波トラップフィルターと比較して、PHFはより小さな設置面積とより高い高調波低減を提供します。

このソリューションは、PHF 005とPHF 010の2つのバリエーションで利用可能です。Danfoss VLT®ドライブの前に接続すると、電源に戻る高調波電流歪みは、全負荷時に全高調波電流歪みが5%および10%に低減されます。（システム要件：THVD < 2%、線間電圧不平衡 < 1%）

効率>98%により、Advanced Passive Harmonic Filterは、特に最大250 kWのDanfoss VLT®ドライブ向けに、費用対効果が高く非常に堅牢な高調波ソリューションを提供します。

スタンドアロンオプションとして、Advanced Harmonic Filterはコンパクトな筐体を備えており、既存のパネルスペースに簡単に統合できます。これにより、周波数変換器の調整が限られているレトロフィット用途に適しています。

仕様
線間電圧：
380-415 VAC（50 Hz）対応可能；
440-480 VAC（60 Hz）は要相談；
500-525 VAC（50 Hz）は要相談；
690 VAC（50 Hz）は要相談。

筐体保護等級：IP20（IP21は要相談）
過負荷電流：160%（60秒間）
効率 > 0.98

実力率
50%負荷時：0.85
100%負荷時：0.99
周囲温度：-25～+45°C（ディレーティングなし）

特徴と利点
Danfoss VLT®シリーズドライブとの整合性能を考慮して設計
ユーザーフレンドリーな起動；調整不要
定期メンテナンス不要
1台のフィルタで複数のドライブを保護

以下の電流歪み制限ガイドラインに対応するよう設計：
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010：THiD < 10%；12パルス整流器と同等以上の性能と競争力のあるコスト PHF 005：THiD < 5%；18パルス整流器と同等以上の性能と競争力のあるコスト
