VFDシステム用ブレーキソリューション

回生ブレーキ（電力回生ブレーキ）は、アクティブ反転技術（アクティブ・インバータ技術）を利用し、モーターの減速時や停止時に発生する回生エネルギーを、商用電源の周波数、位相、電圧に同期した交流（AC）電力に変換する技術です。このエネルギーを電源網に直接戻すことでエネルギーのリサイクルを実現し、DCバス（直流中間回路）の電圧上昇（電圧ポンピング）問題を根本から解決すると同時に、顕著な省エネ効果をもたらします。インバータ（VFD）システムにおけるハイエンドの制動ソリューションとして、モーターの4象限運転をサポートし、位置エネルギー負荷や頻繁な制動を伴う産業用途に最適です。

主要構成要素

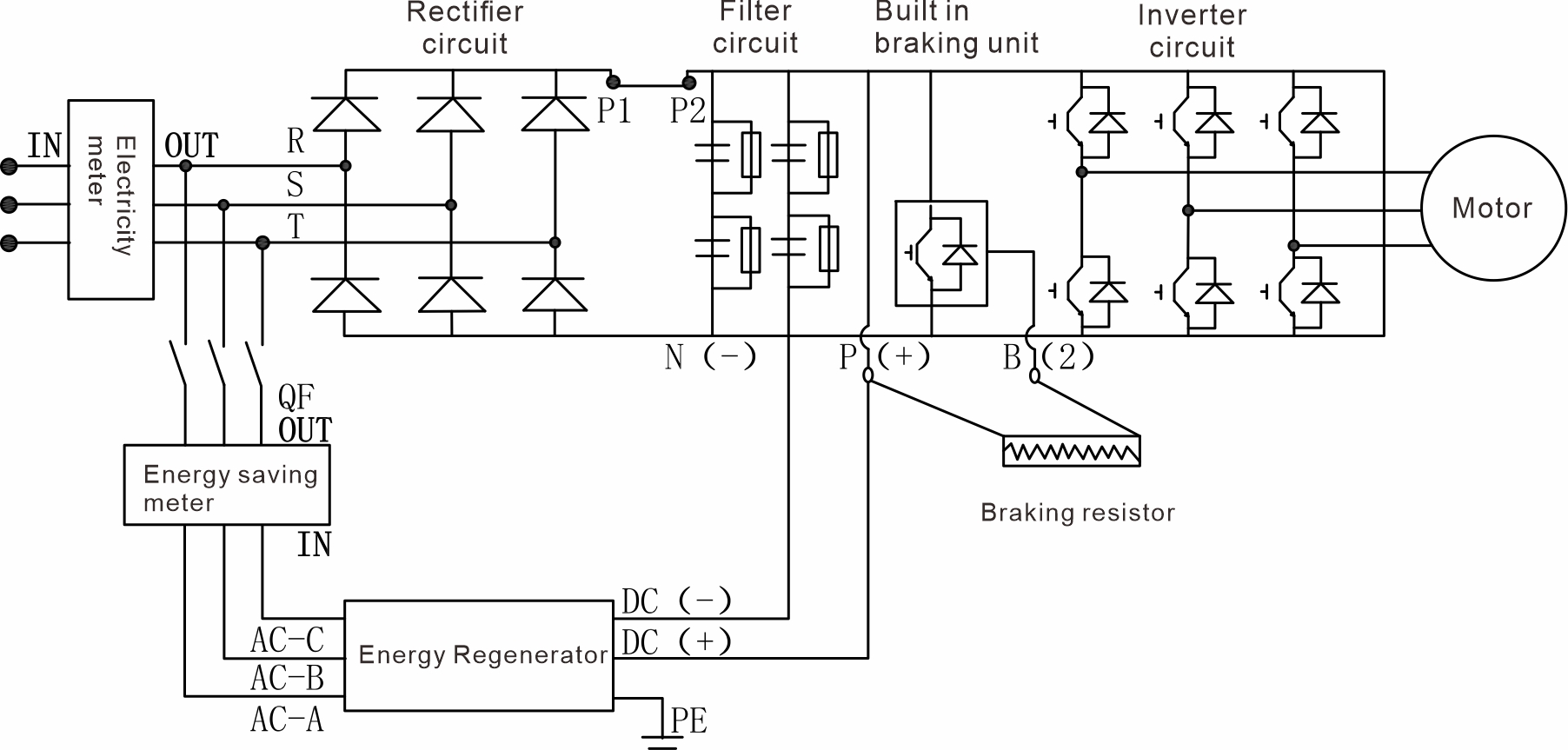

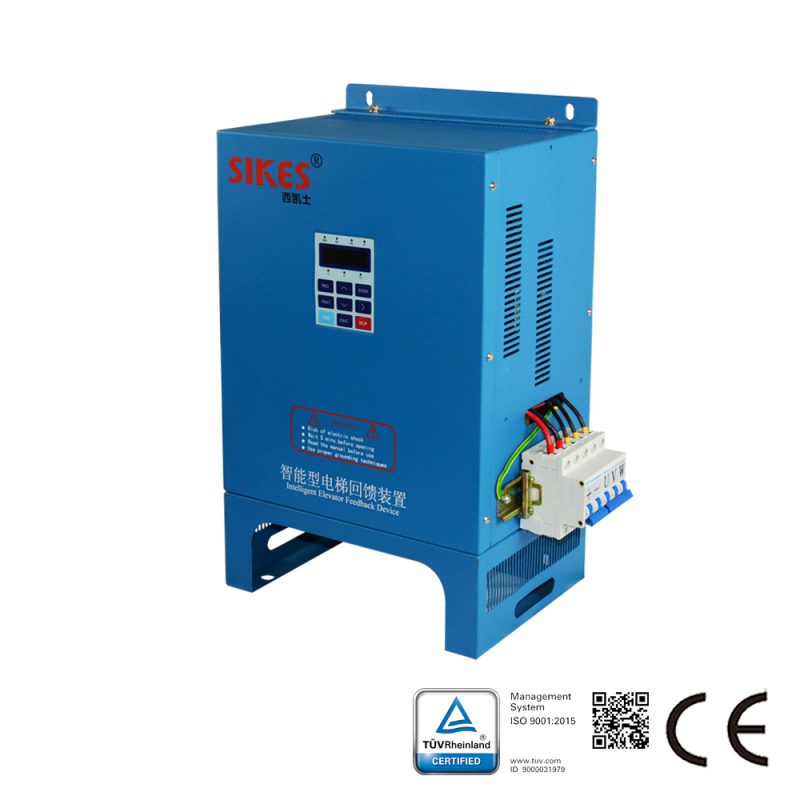

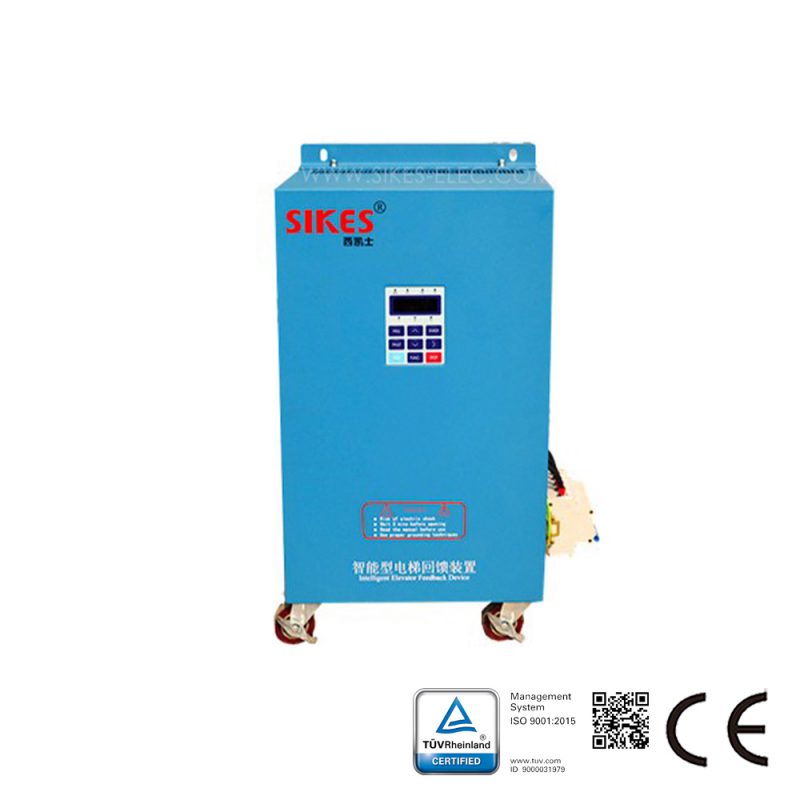

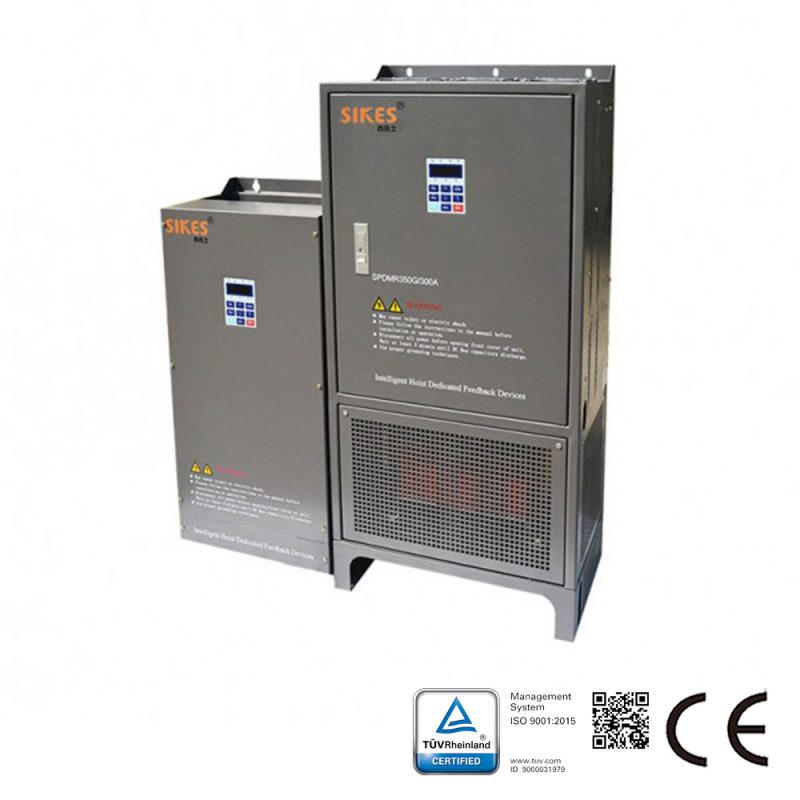

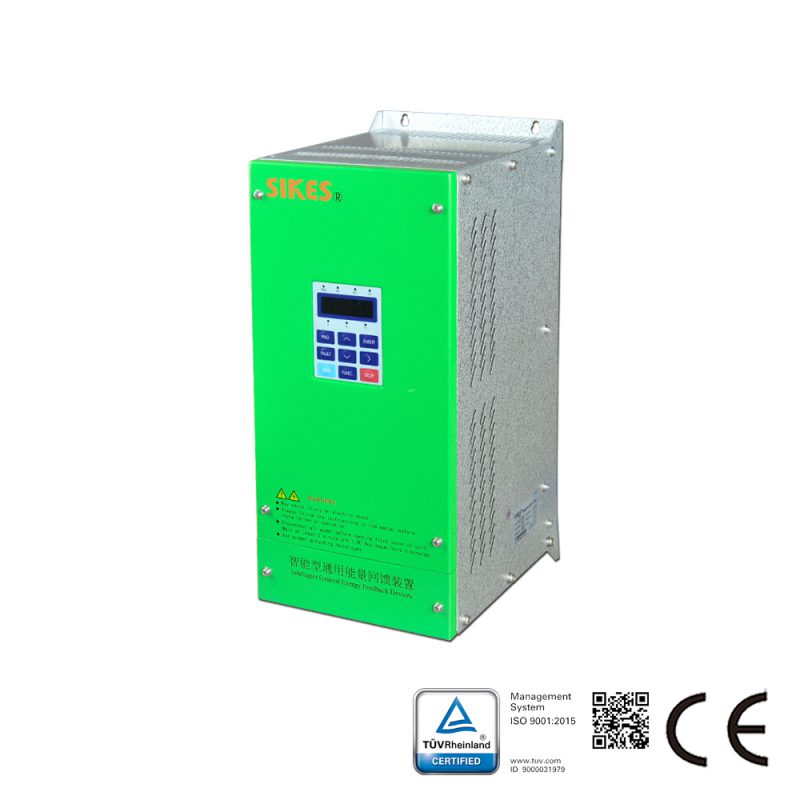

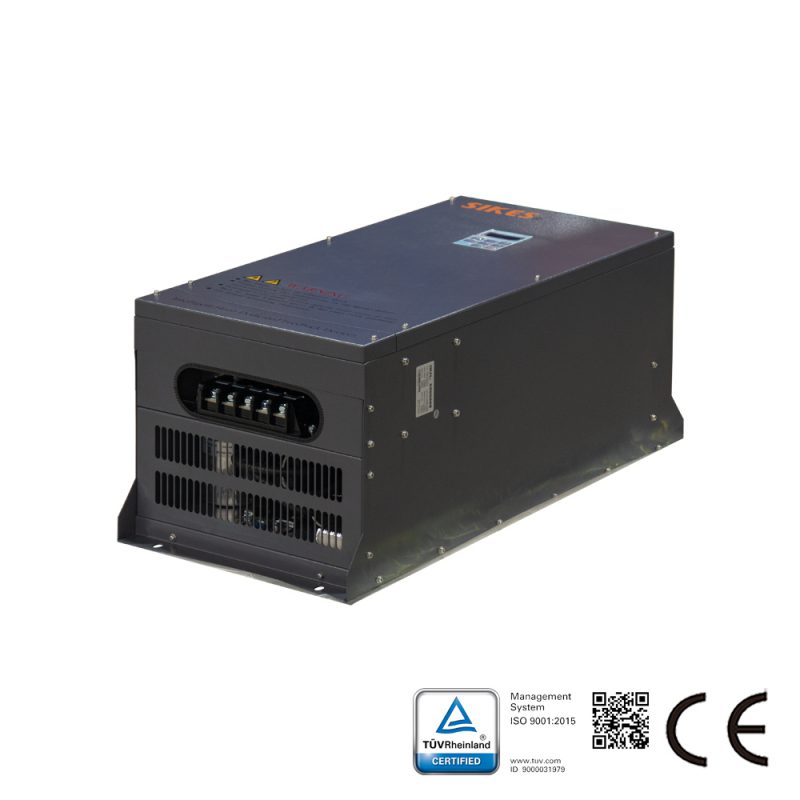

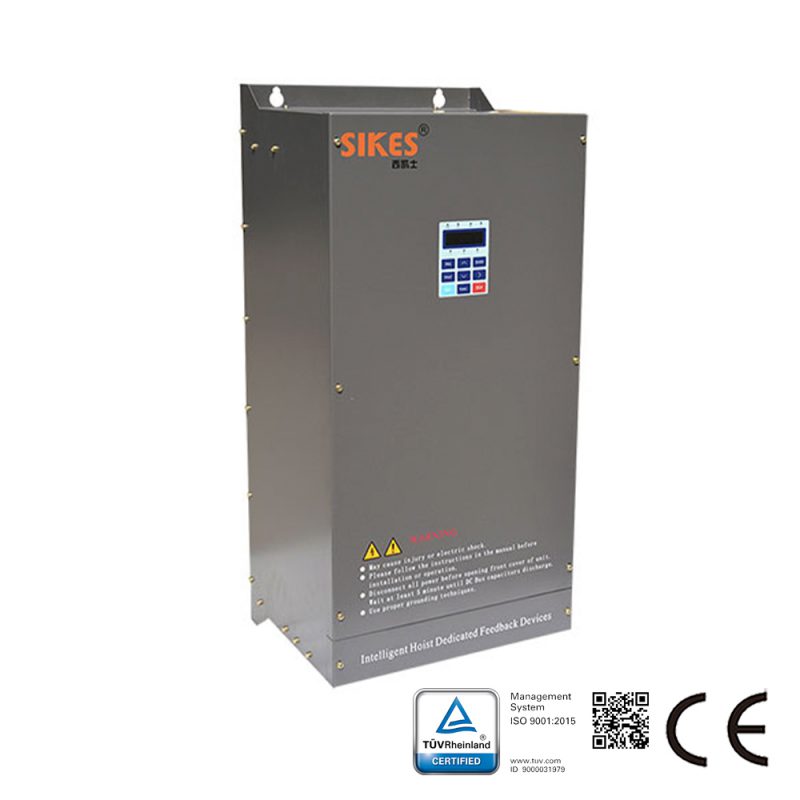

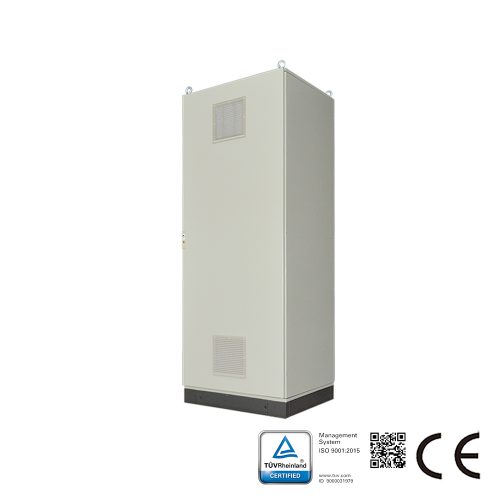

回生ブレーキシステムは、主に回生ユニット（アクティブ・インバータ）、フィルタ回路、検出・制御回路、保護回路の4つの部分で構成されます。高出力インバータ向けには、これらを統合した「電力回生ユニット」として盤内に組み込まれるのが一般的です。

回生ユニット（インバータ部）

システムの心臓部であり、IGBTなどのパワー半導体素子で構成された高出力インバータブリッジです。直流（DC）を交流（AC）に変換する際、反転電圧の周波数、位相、振幅を電源網のパラメータに精密に同期させます。

フィルタ回路

リアクトルやコンデンサで構成されます。反転プロセスで発生する高調波を抑制し、電源網への高調波汚染を低減するとともに、フィードバック電流を安定させる役割を担います。

検出・制御回路

電源網の電圧、周波数、位相、およびインバータのDCバス電圧をリアルタイムで検出します。クローズドループ制御アルゴリズムによりインバータブリッジの動作状態を調整し、エネルギー回収の同期性と安定性を確保します。

保護回路

過電圧、過電流、欠相、相順エラー、電源電圧変動異常などの保護機能を備えています。電源電圧の変動が15%を超えた場合や故障発生時には、即座にフィードバック回路を遮断し、転流失敗やデバイスの損傷、電源網への事故波及を防ぎます。

1. 動作原理

1.1. モーターが減速・停止、あるいは位置エネルギーを放出（例：クレーンの荷降ろしやエレベーターの下降）する際、機械的慣性によりモーターは高速回転を維持します。同期速度がローター速度を下回ると、モーターは発電機として動作します。発生した回生電力はダイオードを介してインバータのDCバスに還流し、バス電圧（Ud）が上昇します。

1.2. DCバス電圧が回生ユニットの起動しきい値に達すると、検出回路が電源網の電圧・周波数・位相信号をリアルタイムでキャプチャし、コントローラが回生ユニットのインバータブリッジを起動します。

1.3. インバータブリッジは、DCバスの回生電力を電源網と同一の周波数・位相・振幅を持つ三相交流に変換します。フィルタ回路で高調波を除去した後、電力は電源網へと戻されます（回生）。

1.4. DCバス電圧が停止しきい値まで低下すると、インバータブリッジは動作を停止します。電圧が再び上昇すればこのプロセスを繰り返し、DCバス電圧を常に安全な範囲内に安定させます。

2. 制動プロセス

2.1. 発電状態：モーターが回生制動状態で運転され、エネルギーがVFDの直流回路に戻ることで、DCバス電圧が上昇し続けます。

2.2. しきい値トリガー：バス電圧がプリセットされた開始電圧に達すると、検出回路が電源パラメータのサンプリングを開始し、制御回路が動作状態に入ります。

2.3. アクティブ反転：サンプリング信号に基づき、インバータブリッジが直流電力を電源規格に適合した交流電力に変換し、フィルタリングを経て電源網へ戻します。

2.4. 電圧の安定化：エネルギーがフィードバックされるにつれ、DCバス電圧は徐々に低下します。停止しきい値に達した時点で、回生ユニットは反転動作を停止します。

2.5. サイクリック監視：システムは常に電圧を監視します。再び開始しきい値に達すると反転・フィードバックを繰り返し、DCバス電圧を動的にバランスさせ、VFDとモーターシステムの安全な動作を保証します。

3. 回生ブレーキの特徴

3.1. エネルギー回収と高効率・省エネ：回生電力を熱として捨てずに電源網に戻して再利用するため、制動頻度が高い場合や大慣性負荷において顕著な節電効果を発揮します。

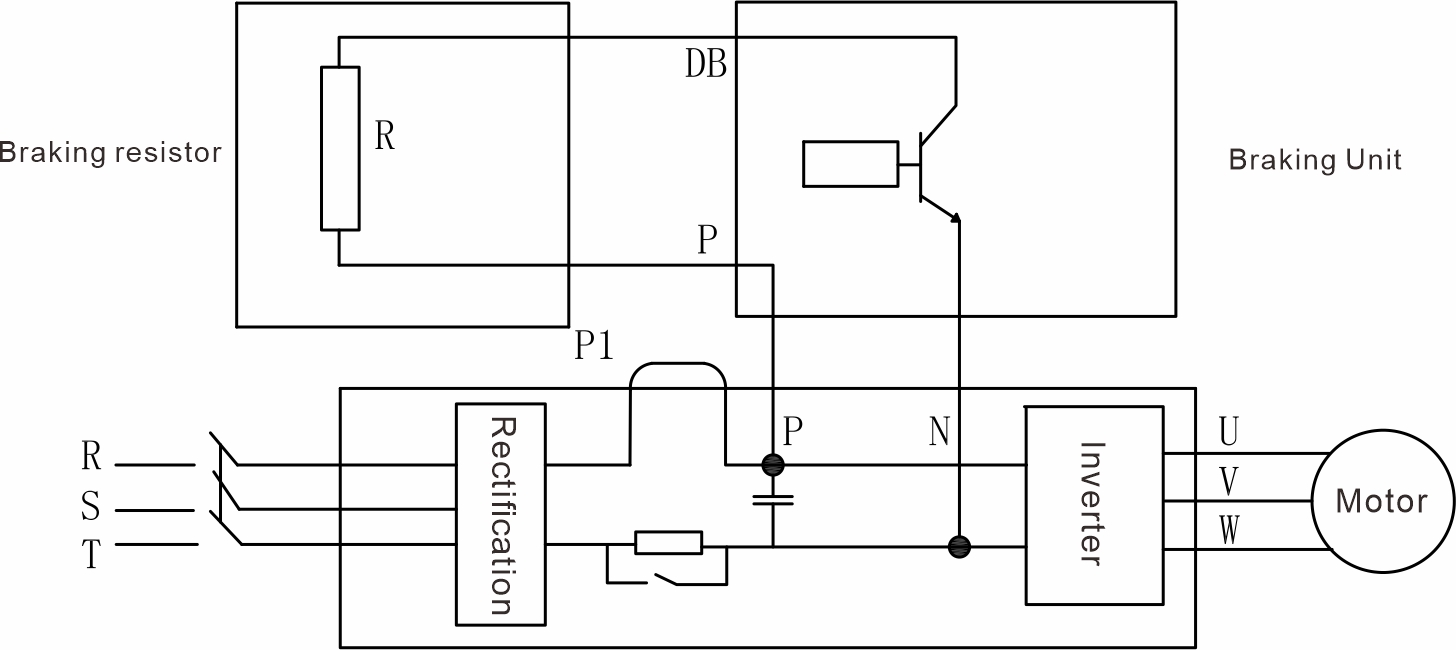

3.2. 熱損失なし・熱負荷低減：制動抵抗器を使用しないため、大量の熱が発生しません。これにより冷却設備の追加が不要になり、設置環境の改善と空調コストの削減につながります。

3.3. 安定した制動トルクと4象限運転：制動中も安定したトルクを出力し、正転・逆転、力行・制動のすべてのモードをサポートします。クレーンやエレベーター、巻上機に最適です。

3.4. 長期的な運用コストの低減：初期投資は高くなりますが、省エネによる電力コスト削減で短期間での投資回収が可能です。また、消耗品である抵抗器の交換が不要なため、メンテナンスコストも抑えられます。

4. 選定と使用上の注意

4.1. 選定の基準

• 電源パラメータ：電源電圧レベル、相数、および電圧変動範囲（±15%以内）を確認してください。
• 回生電力：モーター定格出力、制動頻度、減速時間に基づき、ピーク電力と平均回生電力を算出します。
• 負荷特性：位置エネルギー負荷の場合は、最大下降速度時の回生電力を考慮し、1.2〜1.5倍の電力余裕を持たせてください。
• 高調波対策：電源側の高調波ガイドラインに従い、適切なリアクトルやフィルタを選定してください。

4.2. 使用上の注意

4.2.1. 設置時は、回生ユニットと電源の間に必ず絶縁用ブレーカーを設置してください。また、配線ロスを抑えるため、DCバスへの配線は十分な太さを確保してください。

4.2.2. パワー素子や検出素子を定期的に点検し、経年劣化部品は早めに交換して、故障による電源網への影響を防いでください。

4.2.3. 電源網の電圧が不安定な地域では、システムの適応性を高めるために別途電圧安定化装置の検討が必要な場合があります。

4.2.4. 干渉を防ぐため、回生ブレーキシステムの接地はインバータの接地系統とは独立させて行うことが推奨されます。

5. 適用シーン

回生ブレーキは、電源網が安定しており、頻繁な制動・反転、および高い省エネ性が求められる産業シーンに適しています。主な適用例は以下の通りです。

5.1. 昇降・搬送設備：エレベーター、エスカレーター、クレーン、タワークレーン、鉱山用巻上機、油圧リフト。

5.2. 大慣性回転設備：大型遠心分離機、圧延機、石油掘削機（ポンピングユニット）、港湾用ガントリークレーン。

5.3. 頻繁な正逆転設備：工作機械の主軸、冶金用コンベア、鉱山用スクレーパーコンベア。

不向きなシーン：電源網の電圧変動が極端に激しい場合や高調波汚染が深刻な環境。制動頻度が低く、省エネによるコスト回収が見込めない単純な負荷（小型ファン、標準ポンプなど）。
