| 定格電流範囲 (A) | 5 |
| 定格電圧範囲 (V) | 400 |
| 動作周波数 | 50 Hz |
| 相数 | 3相 |
| 電力範囲 (KW) | 2.2 |
| 全高調波電流歪み率 | <5% |
| 光学方式 | パッシブ |

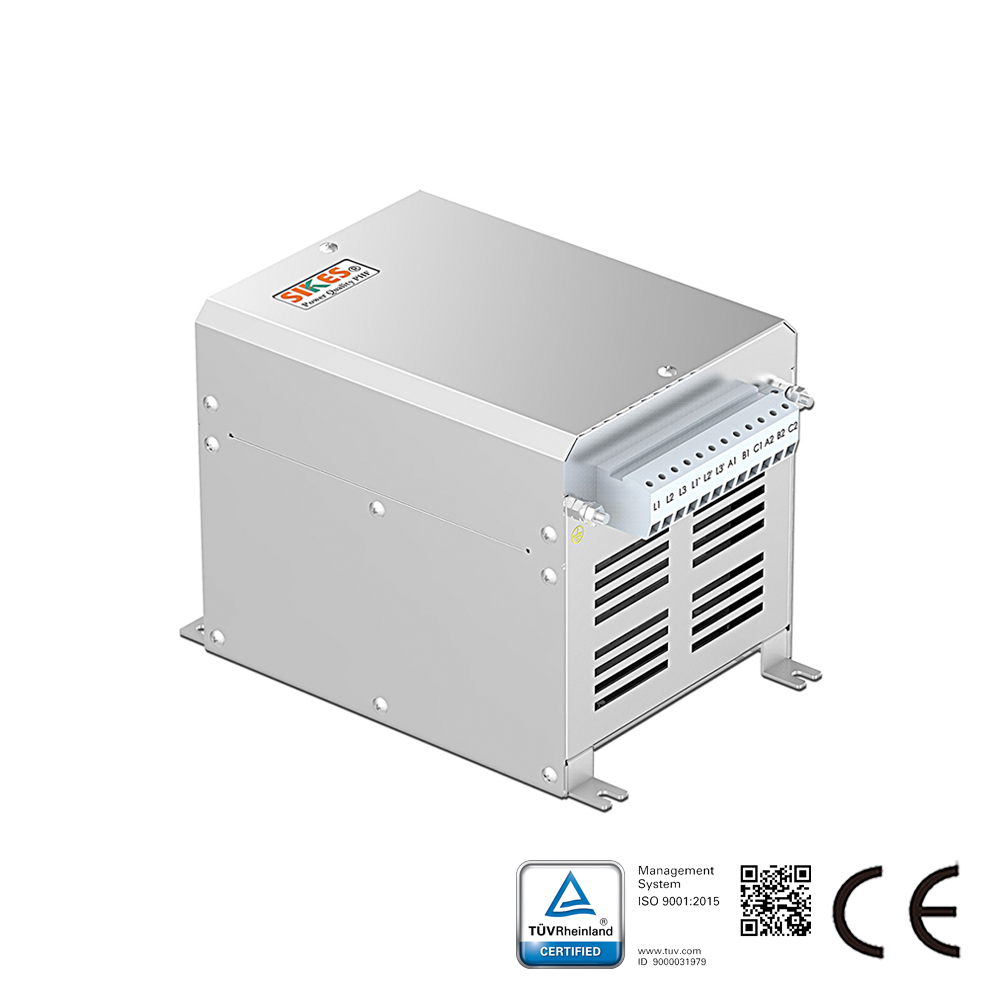

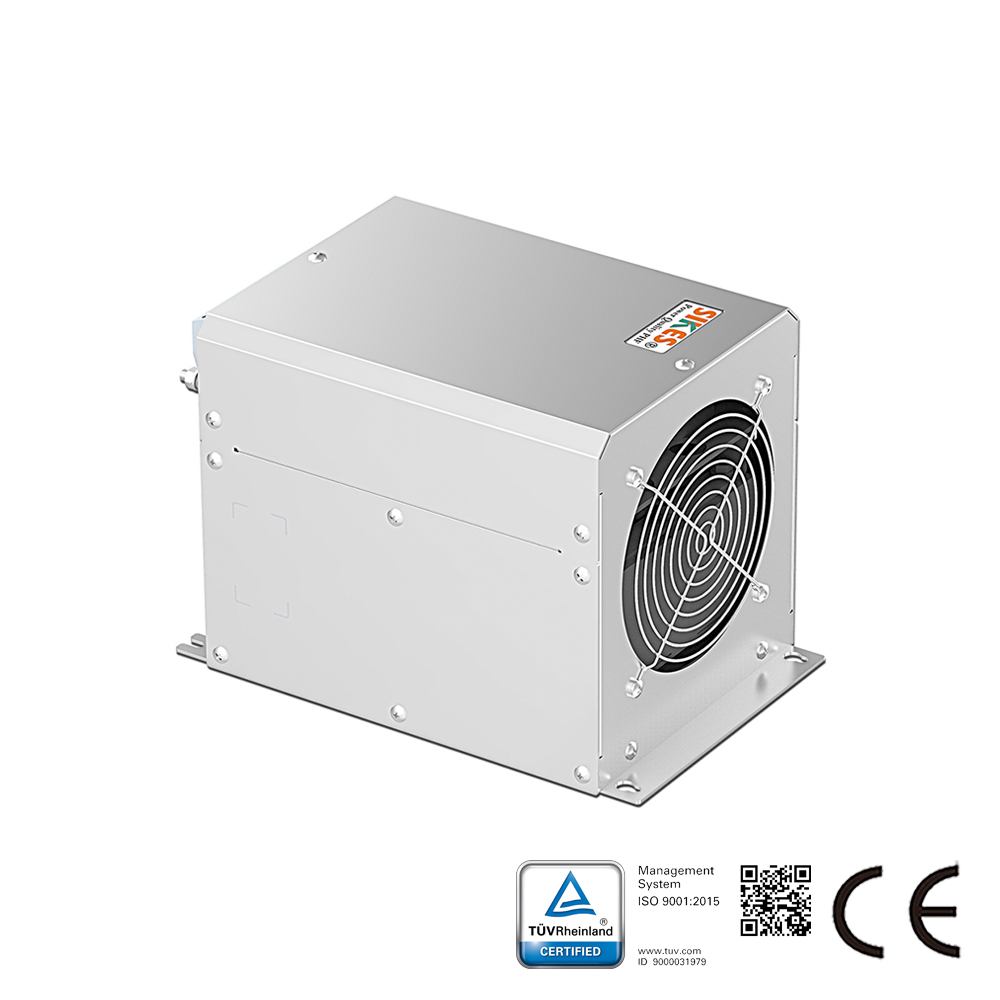

SIKES Advanced Passive Harmonic Filter PHF 005 および PHF 010 は、堅牢で使いやすいパッシブ高調波フィルタであり、システムのエネルギー効率を良好に維持しながら高調波を低減します。
Advanced Harmonic Filter PHF 005/010 は、コスト効率の高いトータルソリューションです。従来の高調波トラップフィルタと比較して、PHF はより小型の設置面積とより高い高調波低減効果を提供します。
本ソリューションは、PHF 005 と PHF 010 の2種類のバリエーションで提供されます。Danfoss ドライブの前に接続すると、電源側に戻る高調波電流歪みは、全負荷時に全高調波電流歪み率5%および10%に低減されます。（システム要件：THVD < 2%、線間電圧不平衡 < 1%）
98%を超える効率により、Advanced Passive Harmonic Filter は、特に最大250 kWまでの Danfoss ドライブ電源向けに、コスト効率が高く非常に堅牢な高調波ソリューションを提供します。
スタンドアロンオプションとして、Advanced Harmonic Filter はコンパクトな筐体を備えており、既存のパネルスペースに容易に統合できます。これにより、周波数変換器の調整が限られるレトロフィット用途に適しています。
PHF 010 は THiD < 10% を実現し、12パルス整流器と同等以上の性能とコスト競争力を備えています。
PHF 005 は THiD < 5% を実現し、18パルス整流器と同等以上の性能とコスト競争力を備えています。
仕様
線間電圧：
380-415 VAC（50 Hz）対応可能；
440-480 VAC（60 Hz）は要相談；
500-525 VAC（50 Hz）は要相談；
690 VAC（50 Hz）は要相談。
筐体保護等級：IP20（IP21は要相談）
過負荷電流：160％（60秒間）
効率＞0.98
真力率
50％負荷時：0.85
100％負荷時：0.99
周囲温度：-25℃～45℃（ディレーティング不要）
特長と利点
Danfoss VLT®シリーズドライブとの整合性能を考慮して設計
ユーザーフレンドリーな起動；調整不要
定期メンテナンス不要
1台のフィルタで複数ドライブを保護
以下の高調波電流歪み限度ガイドラインに対応：
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
