産業部門における最も多く、かつ汚染源となる高調波源の一つとして、中間周波炉の高調波制御の必要性は業界で既にコンセンサスとなっています。しかし、実際には、高調波汚染問題は根本的に解決されるには程遠い状況です。
一方で、高調波抑制技術は成熟しているように見えます—パッシブフィルタ、アクティブフィルタ、多パルス整流など、あらゆるソリューションが工学的に応用されています。
他方で、しかし、ほとんどの企業は実際の抑制中に、ソリューションと運転条件の不一致、適切な測定と診断の欠如、高い保守コストなどの実務上の困難に依然として直面しています。これらの問題はしばしば「不完全な抑制」や「処理後の結果が悪化する」ことにつながります。
構造が簡単で低コスト、無効電力補償機能も備えています。
固定次数のみに対応し、システムとの共振により機器故障を引き起こす可能性があります。フィルタリング効果はシステムインピーダンスの影響を受けやすいです。
負荷が安定し、高調波次数が固定（旧型の6パルス整流器など）で、コスト感度が高い中小容量のアプリケーションに適しています。
すべての高調波（2次〜50次）を動的に追跡・補償し、応答が速く、システムインピーダンスの影響を受けません。
コストが比較的高く、単体の容量が限られ、メンテナンスが比較的複雑です。
高電力品質、複雑で変動する高調波、電圧フリッカの抑制を必要とする精密加工や特殊冶金用途。
選定が容易（電圧・電力パラメータが必要）、試運転や保守が不要（3年以内）、上流の高調波を吸収せず、非特性高調波を効果的に除去します。
本質的にパッシブ技術であり、大規模な負荷変動への適応性はアクティブ高調波フィルタほど優れていない場合があります。
標準的な6パルス/12パルス整流の中周波炉向けで、設置が容易で最小限の保守が求められる場合、THDiを<10%で達成できます。
能動制御により高調波の発生を源で低減し、顕著な効果が得られます。
設備投資が高く、変圧器が大型化し、改造が複雑です。
大容量の新設中周波炉プロジェクトでは、高圧側のフィルタ補償と組み合わせることで、総合的な効果を達成できます。

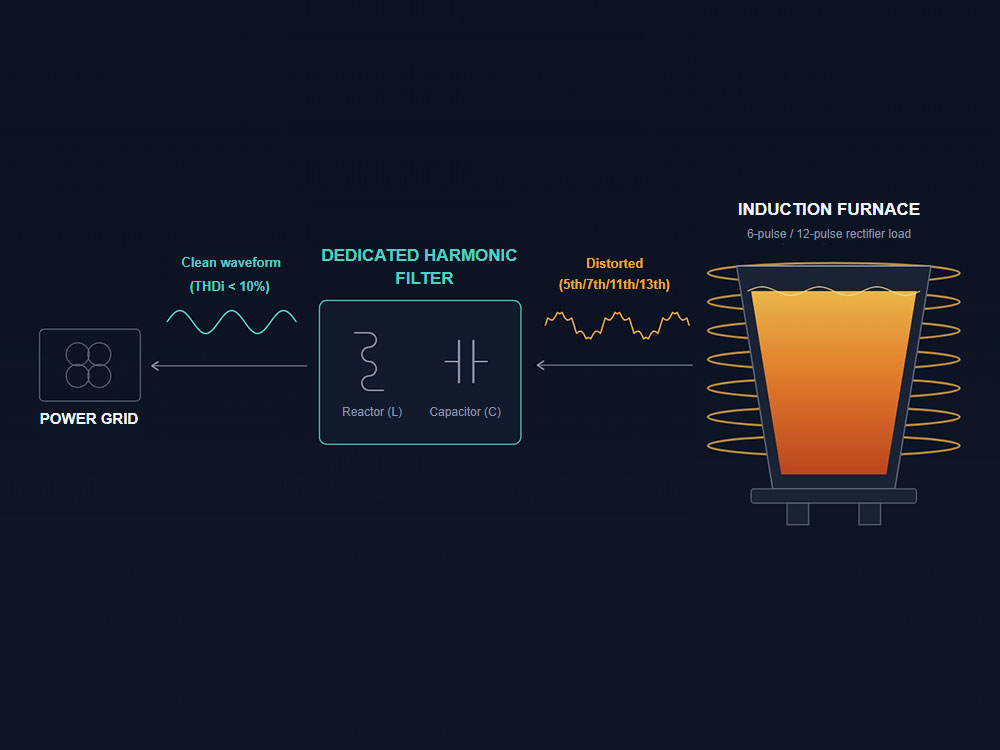

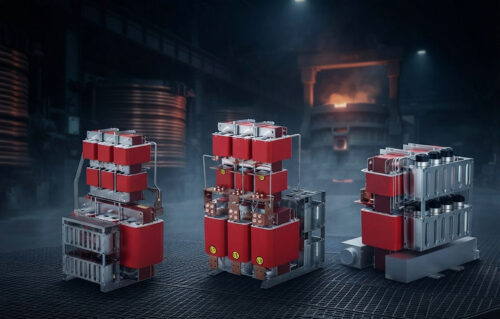

専用の中周波炉用フィルタは、中周波誘導炉の電源システム向けに特別に設計された電力品質管理装置です。主に、炉の運転中に整流器やインバータなどの非線形負荷によって発生する高調波電流を抑制し、グリッドの高調波汚染を低減し、力率を改善し、エネルギー損失と機器の加熱を最小限に抑えるために使用されます。フィルタは、リアクトルとコンデンサを含む受動フィルタ部品で構成されています。特定の周波数での共振特性を活用して、対象の高調波を吸収・減衰させ、電源システムの安定動作を確保します。これにより、中周波炉設備の運転効率が向上し、グリッドとの互換性が改善されます。このようなフィルタは、冶金、鋳造、熱処理など、中周波誘導加熱装置を伴う産業用途で広く使用されています。
対策ソリューションを設計する前に、以下の基本タスクを完了する必要があります。
1.1. 専門の電力品質分析装置を使用して、電力網を継続的に監視します。
1.2. 高調波スペクトル分布（高調波次数とその含有率）や無効電力変動曲線などの主要パラメータを正確に取得します。
上記の測定データはソリューション設計の核心的な根拠であり、経験的な推定や類似プロジェクトとの比較に置き換えてはなりません。
異なる高調波特性は、異なる技術的アプローチに対応します：
2.1. 高調波が主に5次、7次、11次、13次などの固定特性高調波であり、負荷が比較的安定している場合、パッシブフィルタは経済的に大きな利点があり、優先的に採用すべきです。
2.2. 高調波成分が複雑で変動する場合、または電圧フリッカ抑制が必要な場合は、APFまたはSVG+FCのハイブリッドソリューションが好ましく、より優れた動的応答能力を実現できます。
2.3. 新しい大容量プロジェクトでは、12/24パルス整流技術を優先的に採用し、発生源での高調波発生を低減できます。
さまざまな技術的アプローチには、エンジニアリング実装中に異なる重点があります。
3.1. パッシブフィルタの設計には、リアクタンス比（例：5%、7%など）とコンデンサの定格電圧の正確な計算が必要であり、システムとの共振リスクを回避するために合理的なマージンを確保する必要があります。
3.2. アクティブ機器の選定では、主要コンポーネントの冗長構成を考慮し、特にコアデバイス（IGBTモジュールなど）のブランド信頼性と熱設計に注意を払う必要があります。
このケースは、中周波誘導炉専用フィルタが特徴的な高調波の抑制と無効電力の影響の抑制において実用的な効果を発揮することを示しています。
鋳造企業は、6パルス整流方式の5トン中周波誘導炉を運用しています。運転中、5次、7次、11次、13次の大きな高調波が発生し、それに伴い深刻な無効電力の影響（短期的なピークは最大2000 kvar）が発生し、系統電圧のフリッカを引き起こし、電力供給システムの安全かつ安定した運用に一定のリスクをもたらします。
上記の課題に対処するため、当該企業は中周波誘導炉向けに設計された専用フィルタソリューションを採用しました。
試運転後、主要な運用パラメータの改善は以下のとおりです。
1. 高調波抑制：高圧側の5次、7次、11次、13次高調波電流はすべて国家規格で定められた限度内に低減されました。
2. 力率：試運転前の0.89から、0.95を超える安定した値に向上しました。
3. 電圧フリッカ：系統電圧の最大変動は効果的に200 V以内に抑制され、設備の安全な運用が確保されました。
このケースは、中周波誘導炉専用フィルタが特徴的な高調波の抑制と無効電力の影響の抑制において優れた工学的適応性を備えており、高調波特性が比較的固定されており、負荷変動が制御可能な範囲内にある用途に特に適していることを示しています。

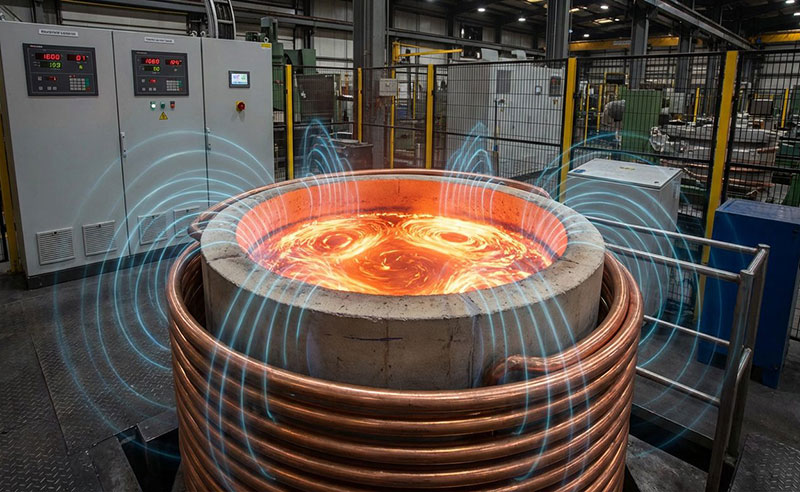

中周波誘導炉は、産業用配電系統において最大かつ最も深刻な高調波源の一つである。これらが発生する特性高調波（第5次、第7次、第11次、第13次など）および強烈な無効電力インパクトは、長年にわたり系統設備の安全性、計量精度、および供給安定性を脅かしてきた。
実務上の対策において、業界では一般的に以下の一連の実践的課題に直面している：適切な測定および診断の欠如、実稼働条件と対策方案の不整合、パッシブフィルタにおける共振リスク、ならびにコストと性能のバランス確保の困難さ。その結果、多くの企業における高調波対策は「対症療法的な事後対応であり、根本原因への対処には至らない」段階に留まっている。
これらの業界横断的課題に対処するため、当社は中周波誘導炉専用フィルタを開発した。6パルスおよび12パルス整流特性に特化して設計されており、選定が容易で、現地試運転や保守が不要であり、非特性高調波を効果的に除去するとともに無効電力インパクトを抑制する。中周波炉ユーザーにおける高調波対策の参考オプションとして提供される。
