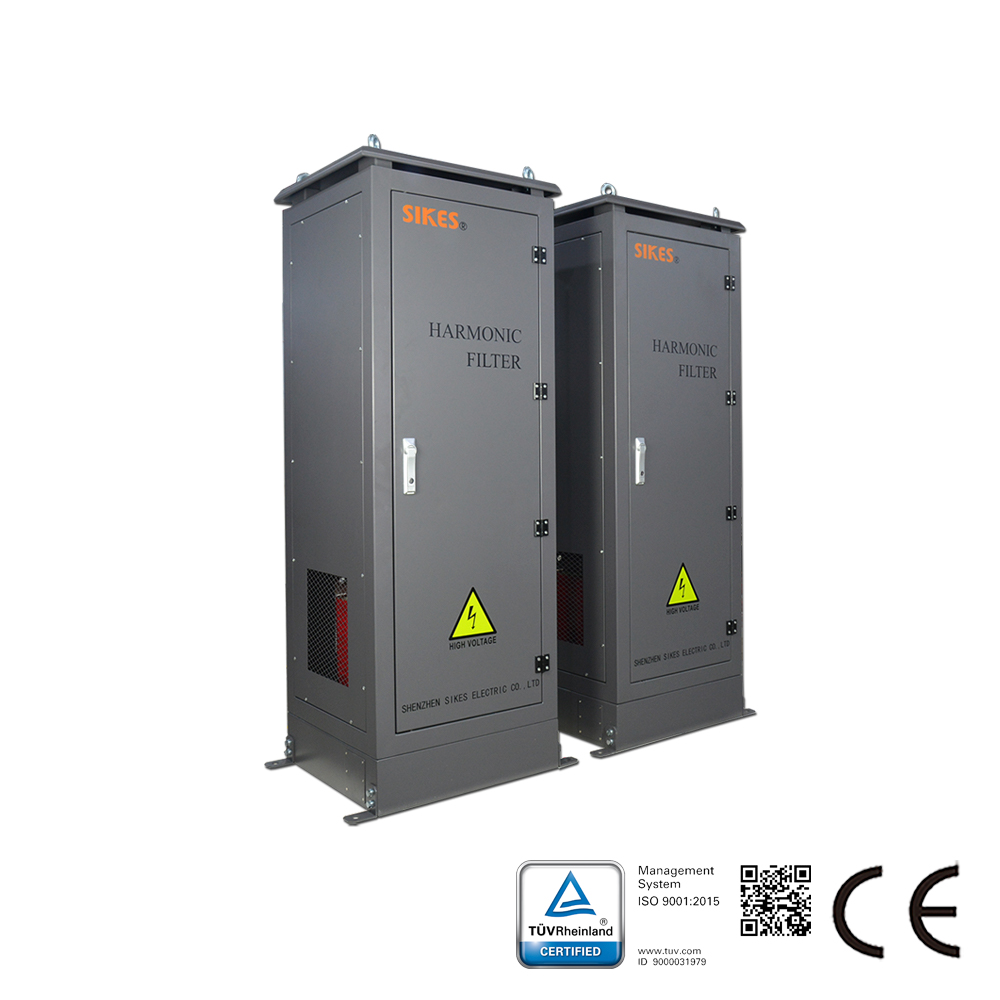

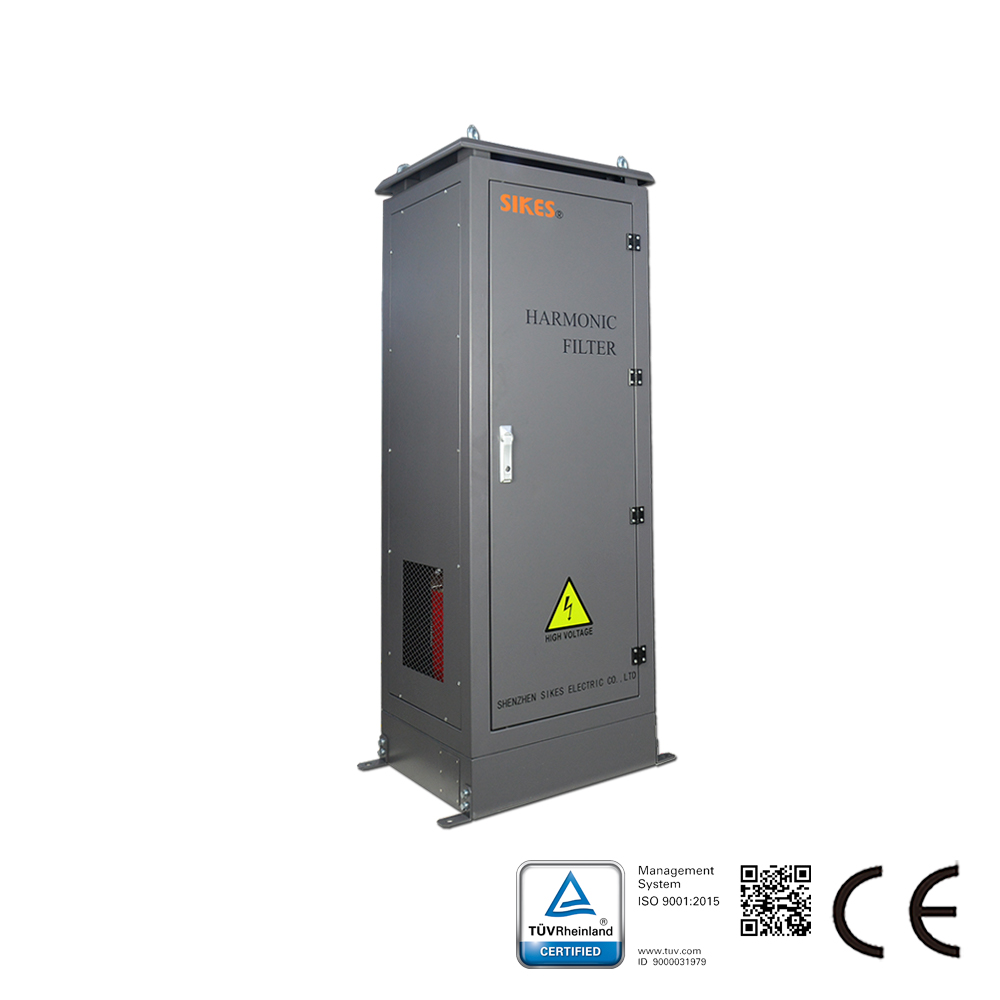

Sikesパッシブ高調波フィルターは、6パルス入力整流器を備えたほぼすべての種類の電子アプリケーション向けに設計されています。このフィルターは、高調波電流歪みを必要なレベルまで効率的に低減できます。
全負荷試験レポート：
負荷：110kW（全負荷）
パッシブ高調波フィルターの製品特長：
迅速な設置と簡単な試運転設計;
費用対効果の高いパッシブ高調波フィルター;
国際的な電力品質基準への準拠を支援。
技術基準：
IEC61000、GB/T14549-93、IEEE 519
パッシブ高調波フィルターの技術特性：
定格動作電圧：3*380～500VAC±10%;
動作周波数：50Hz（要望に応じて60Hz）;
THDi << 5%（システム要件：TDHv < 2%、線間電圧不平衡 < 1%）;
定格電力：110kW;
効率：定格線間電圧で98%～99%;
過負荷：定格電流の1.6倍で1分間、1時間に1回;
周囲温度：-25～+40℃;
保護等級：IP20;
正味重量：350kg;
サイズ：800*720*1750mm;
冷却：内部強制空冷;
Sikesのパッシブ高調波フィルターは、SchaffnerおよびMTEフィルターに加えて理想的な選択肢です。
典型的な用途：高調波電流による熱的・電気的過負荷により潜在的なリスクが高い非線形三相電源。
受動高調波フィルタの用途：
DC急速充電器；
HVAC設備；
ファンおよびポンプ用途；
産業用オートメーションおよびロボット機器；
AC/DCモータドライブおよび周波数インバータ；
6パルスフロントエンド整流器を備えた機器。
| IP保護等級 | IP20 |
| 定格電流範囲 (A) | 188 |
| 定格電圧範囲 (V) | 400 |
| 動作周波数 | 50 Hz |
| 相 | 3相 |
| 電力範囲 (kW) | 110 |
| THDi | <5% |
