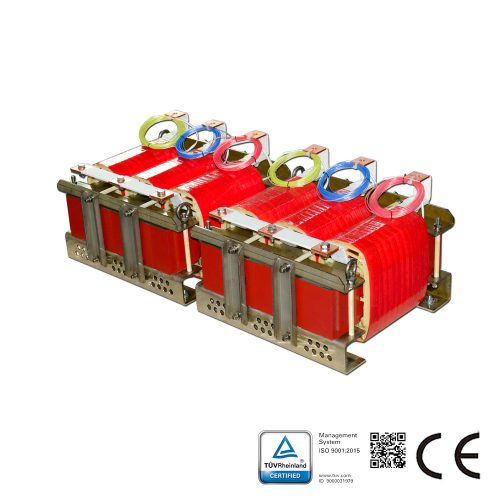

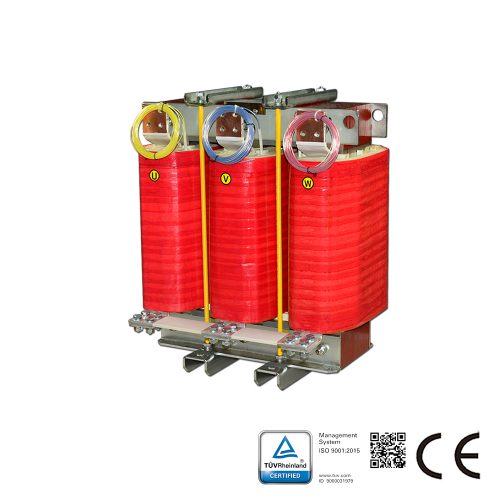

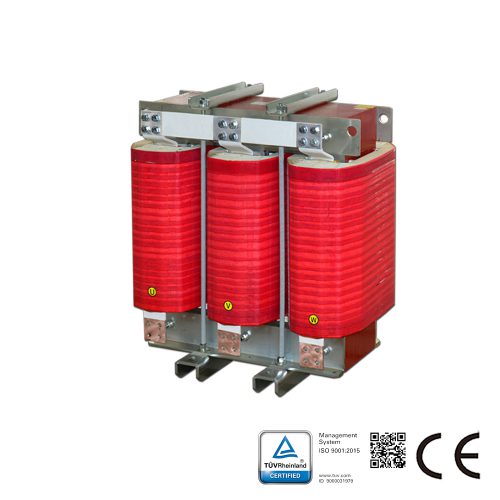

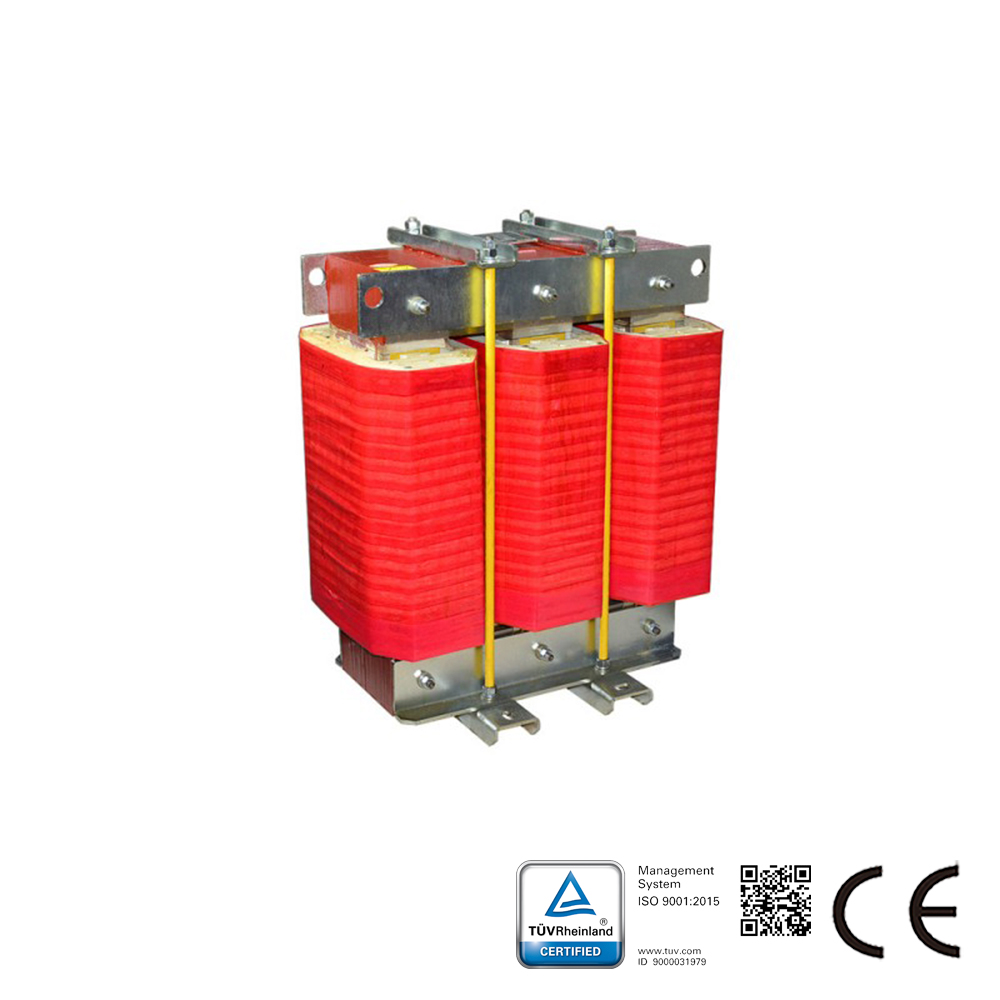

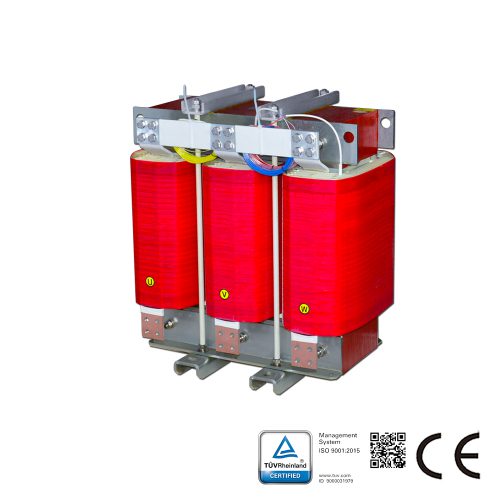

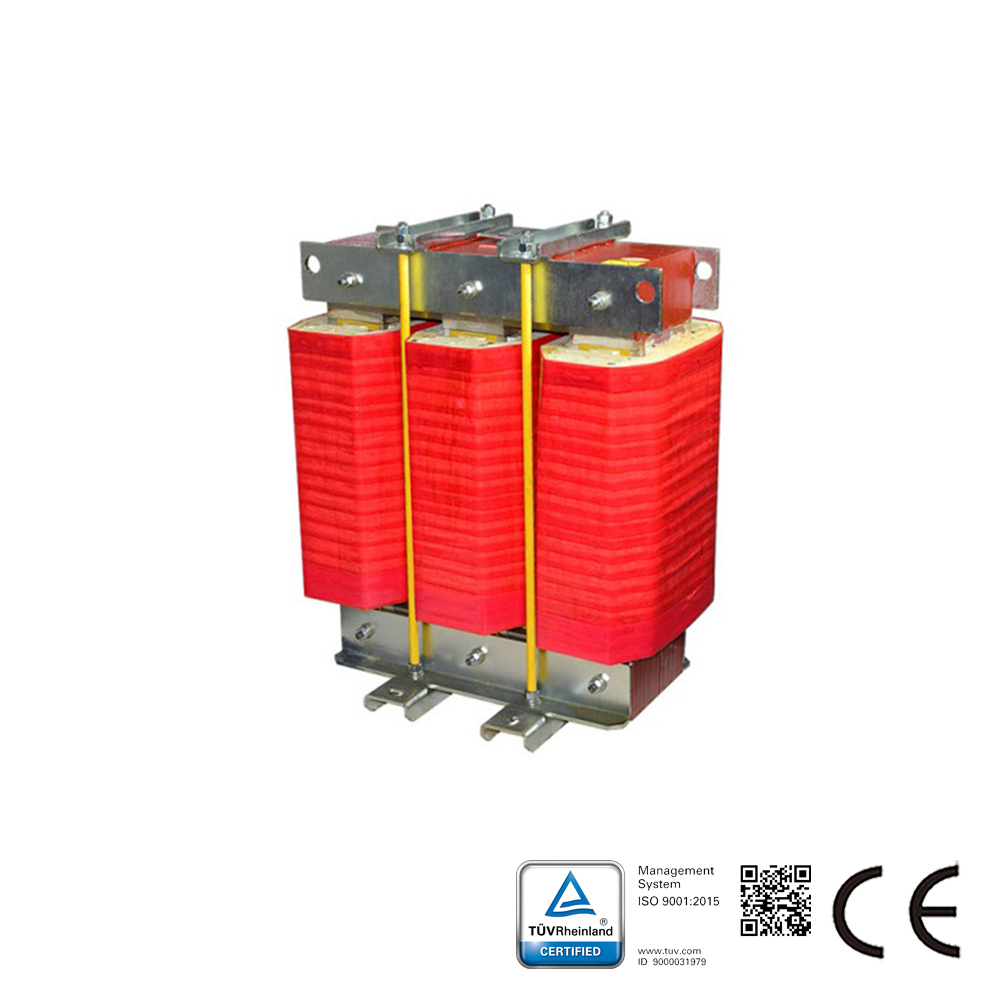

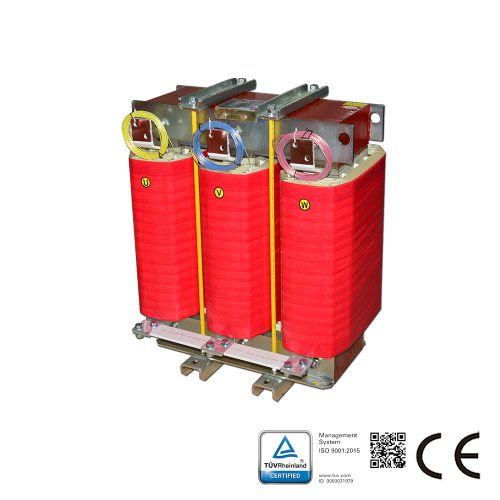

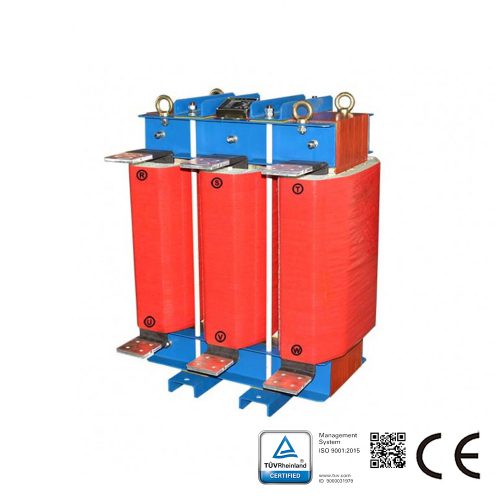

負荷リアクトルは、周波数インバータを試験するために設計されています。
-
お探しの製品が見つかりませんか？
負荷リアクトルは、周波数インバータを試験するために設計されています。

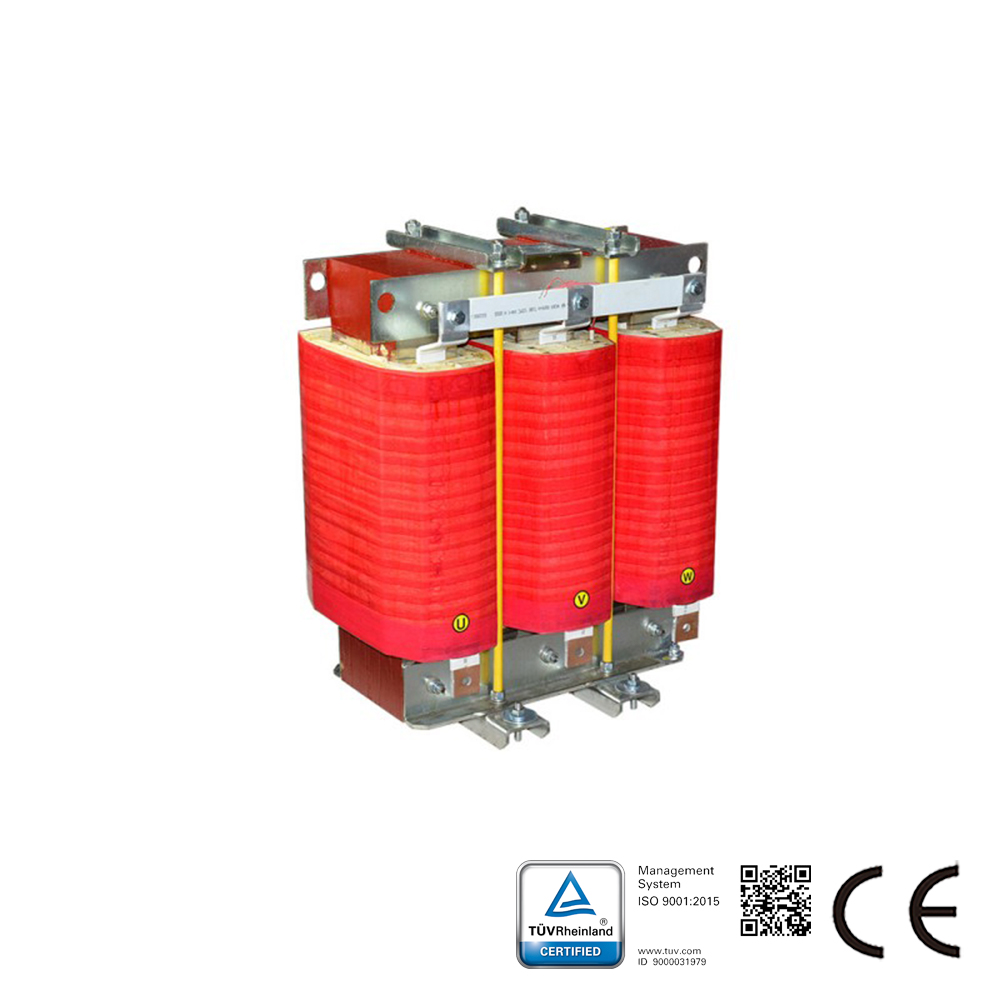

三相負荷リアクトルの特長:
巻線は箔巻構造を採用し、直流抵抗が小さく、短絡耐量と短時間過負荷耐量に優れています。
絶縁クラスFまたはHの複合絶縁材料を使用することで、過酷な動作条件下でも製品の信頼性の高い性能を維持します。
リアクトルは磁束密度が低く、直線性が良く、過負荷耐量が強く、騒音が低い。
鉄心には低損失の冷間圧延方向性ケイ素鋼板を使用しており、リアクトルは低損失、高効率、低温度上昇を実現しています。
負荷リアクトルのパラメータ:
定格電力:0.55kvar～1000kvar
電圧範囲:380～460V
インダクタンス値:0.49～20.0mH
動作モード:短時間動作または長時間動作(定格電流で2時間以上)
インダクタンス値誤差:±10%、短絡時UVW、RST入力電流。
相数:三相
周波数:50～60Hz
冷却方式:AN/AF
絶縁クラス:F/H
標高:1000m、1000mを超えると動作周波数値はそれに応じて低下します。
温度範囲:-25℃～45℃。
保管温度:-40℃～70℃
動作湿度:相対10%～90%
耐汚染性:クラス3
耐塩霧度:塩分濃度0.1mg/m³
規格:IEC289:1987チョーク、GB10229-88チョーク(IEC289:1987と同等)、JB9644-1999半導体電力変換装置用チョーク
| AC/DC | AC |
| インダクタンス値 (mH) | 1.16 mH |
| 定格電圧範囲 (V) | 380 |
| 相 | 3相 |
| 動作周波数 | 100 Hz |
| 定格電流範囲 (A) | 300 |
