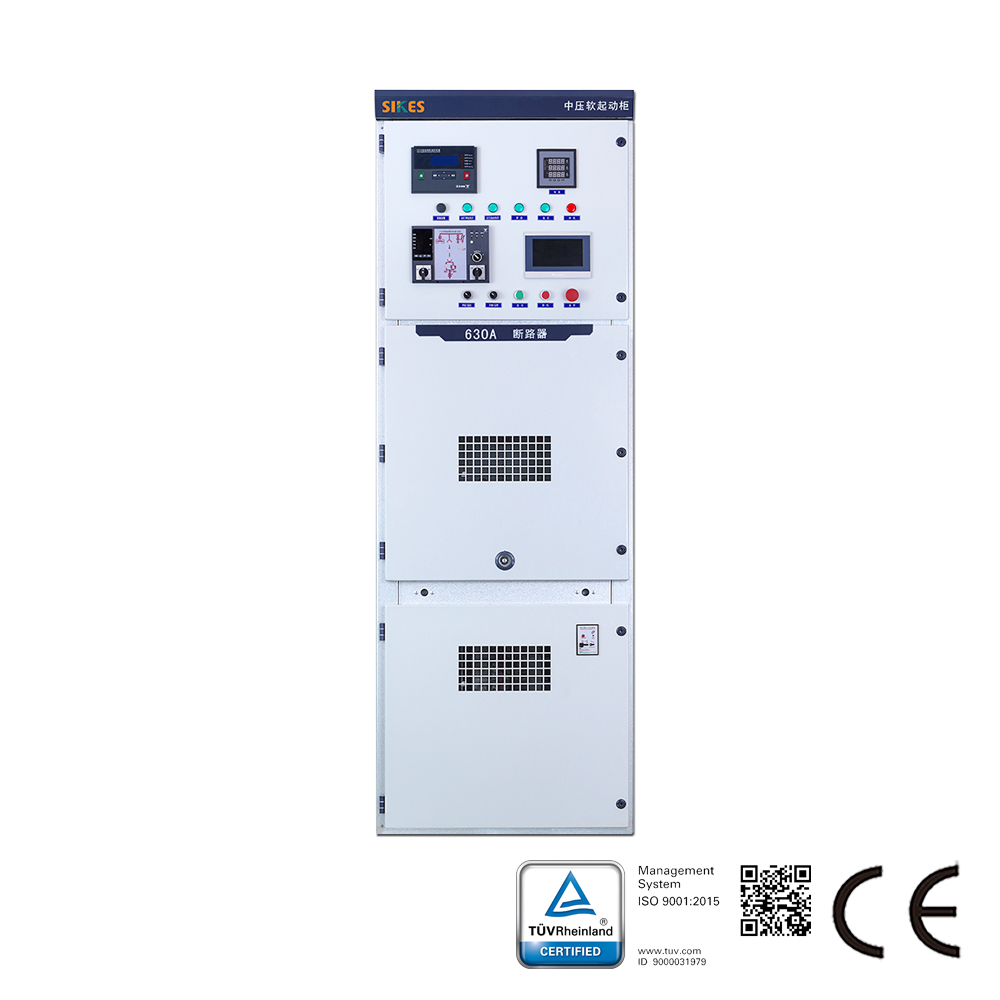

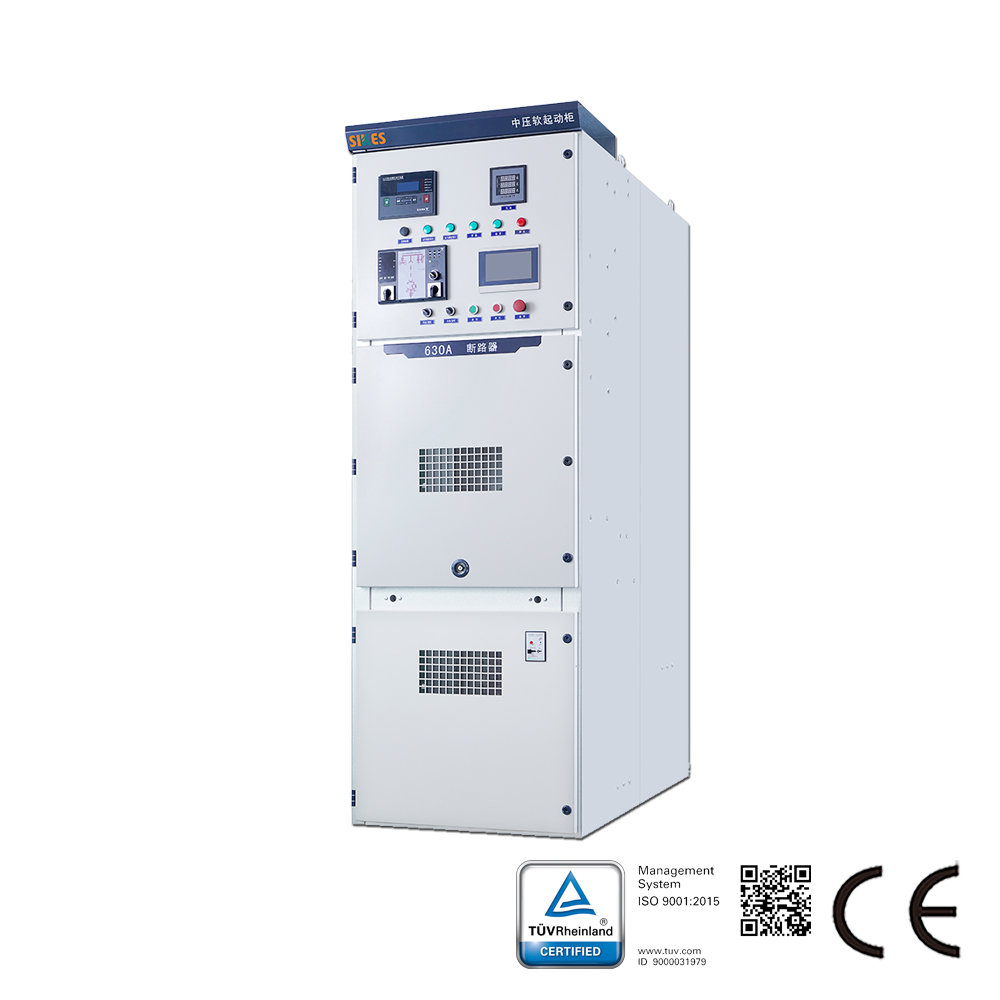

HVTシリーズ統合型ソフトスタートキャビネットは、スイッチギア、ソフトスタートユニット、バイパスキャビネットを一体型に統合した三合一設計を採用し、コンパクトな設置面積と容易な設置を実現しています。標準構成では、電源側真空遮断器とバイパス真空接触器を装備し、別途のバイパスキャビネットやスイッチギアが不要なため、コストと設計の複雑さを低減します。コンパクト設計により、同一定格出力における他機種ソフトスタート装置の50％～60％の容積を実現し、貴重なスペースを節約します。キャビネットはアルミ亜鉛メッキ鋼板を採用し、CNC加工、完全金属閉鎖構造、モジュラー構造で組立られています。高度な多段曲げ加工技術を施し、接続部はロックボルトとナットで固定され、高精度、耐食性、軽量、高強度、優れた部品互換性を備えています。国産ZN63A-12（VSI）シリーズまたは輸入VD4シリーズ真空遮断器のいずれかを装備可能で、幅広い適用性、高い信頼性、長期間のメンテナンスフリー運転を提供します。高信頼性インターロックシステムは「五防」要件に完全準拠し、各高圧区画には圧力解放チャネルを設け、作業員の安全を確保します。

HVTシリーズ統合型ソフトスタートキャビネットは、サイクス電気が開発した新型ソフト起動装置です。本装置は先進的な制御理論を応用し、高性能、多機能、高安全性を備えたインテリジェント機器として設計・開発されました。主に高圧電動機の起動、運転、停止時の制御と保護に用いられます。HVTシリーズは高速デジタルシグナルプロセッサを中核とし、現代の先進制御方式と各種動的・静的保護対策を統合して高性能を実現しています。本装置は電動機の起動電流を設定値内で動的・リアルタイムに効果的に制限し、過大な起動電流による電力系統の電圧降下を防止します。これにより滑らかな起動を保証し、変配電設備の必要容量を低減、プロジェクト投資コストを節約します。装置は過電流、過負荷、電流不平衡、欠相、サイリスタ故障を含む、包括的・信頼性の高い正確な電動機保護機能を提供します。

HVTシリーズ統合型ソフトスタートキャビネットは、電動機の直接起動による電力系統の電圧降下を低減します。本製品の使用は同一系統に接続された他の設備の正常運転に影響を与えません。電動機の突入電流を抑制し、局所的な過度の温度上昇による電動機寿命の短縮を防止します。突入電流は電磁干渉を引き起こし、電気計器の正常動作を妨げる可能性もあります。さらに、HVTシリーズは直接起動に伴う機械的衝撃を最小化し、駆動機械の磨耗進行を加速する衝撃を低減します。電磁干渉も抑制し、総合的な運転効率を向上させます。

1. コンポーネントベース設計によるモジュラー構造で、保守性に優れる。
2. 32ビットデジタルシグナルプロセッサ（DSP）及び高性能プログラマブルロジックコントローラ（PLC）を採用し、デバイスのリアルタイム、高効率、高信頼、安定した制御を実現。
3. 電圧リンプ始動、キックスタート＋電圧リンプ、電流制限、電圧リンプ＋電流制限、インチングを含む複数の始動モードを提供し、始動時間間隔は設定可能。
4. 自由停止及びソフト停止オプション：ソフト停止は、ウォーターハンマー現象の解消等の特殊な用途に適する。
5. 耐干渉性：高電圧部と制御部の完全な電気的絶縁により、安全で信頼性の高い動作と強力なノイズ耐性を確保。
6. 計測機能：三相電流の個別計測、電圧計測、零相電流計測。
7. 電圧保護：雷サージ過電圧保護、開閉サージ過電圧保護、各種静電・動電圧均等化方式、及び複数の過電圧吸収保護技術を包含。
8. 保護機能：欠相、過電流、過電圧、低電圧、過負荷、低負荷、過温度、電流不平衡、サイリスタ故障検出、零相保護を含む総合的な保護。
9. 表示機能：ユーザーフレンドリーで直感的な操作を実現する大画面タッチスクリーンHMI（ヒューマンマシンインターフェース）。
10. 通信機能：MODBUS RTUプロトコルによるRS485通信。上位コンピュータによる集中制御をサポート。

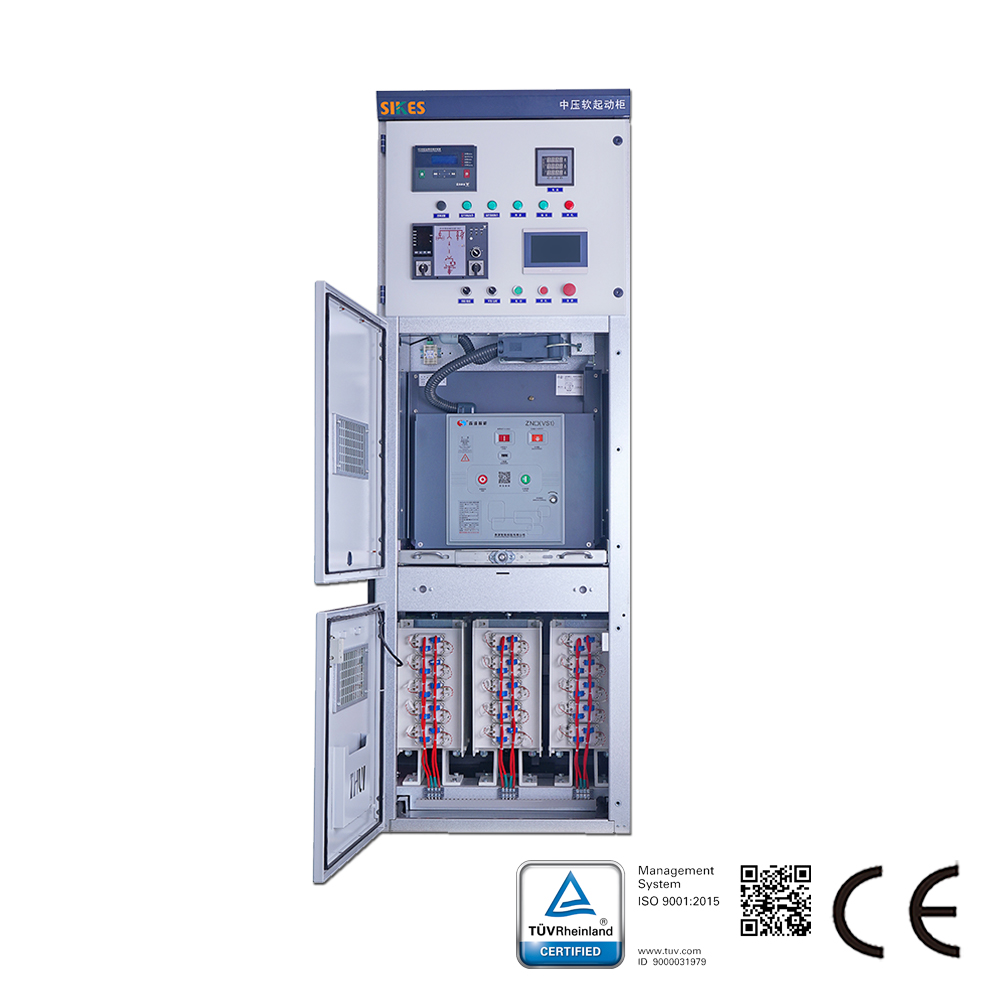

11. 全ての制御操作はキャビネット扉閉状態で実行。高低圧部は分離され、キャビネットは低圧区画、高圧区画、バルブユニット区画の三区画構成。五防連鎖システムを装備。

1. セメント製造：キルン誘引通風機、圧力送風機、クーラー集塵機、原料ミル、キルン供給ファン、クーラー排気ファン、セパレーターファン、主集塵装置等。
2. 石油・ガス：循環水ポンプ、主管道ポンプ、電動水中ポンプ、注水ポンプ、ボイラ給水ポンプ、ブラインポンプ、誘引通風機、スケール除去ポンプ、圧縮機等。
3. 冶金：換気ファン、スラリーポンプ、排塵ファン、誘引通風機、スケール除去ポンプ等。
4. 電力：復水ポンプ、集塵装置、押込通風機、誘引通風機、汚水ポンプ、ボイラ給水ポンプ等。
5. 上水道：送水ポンプ；下水処理：汚水ポンプ、浄化ポンプ、清水ポンプ等。
6. 鉱業：坑内排水ポンプ、メディアポンプ、排気ファン、ボールミル、粉砕機、コンベア等。
7. 製薬：洗浄ポンプ、冷凍圧縮機等。
8. 製紙：ビーター等。
