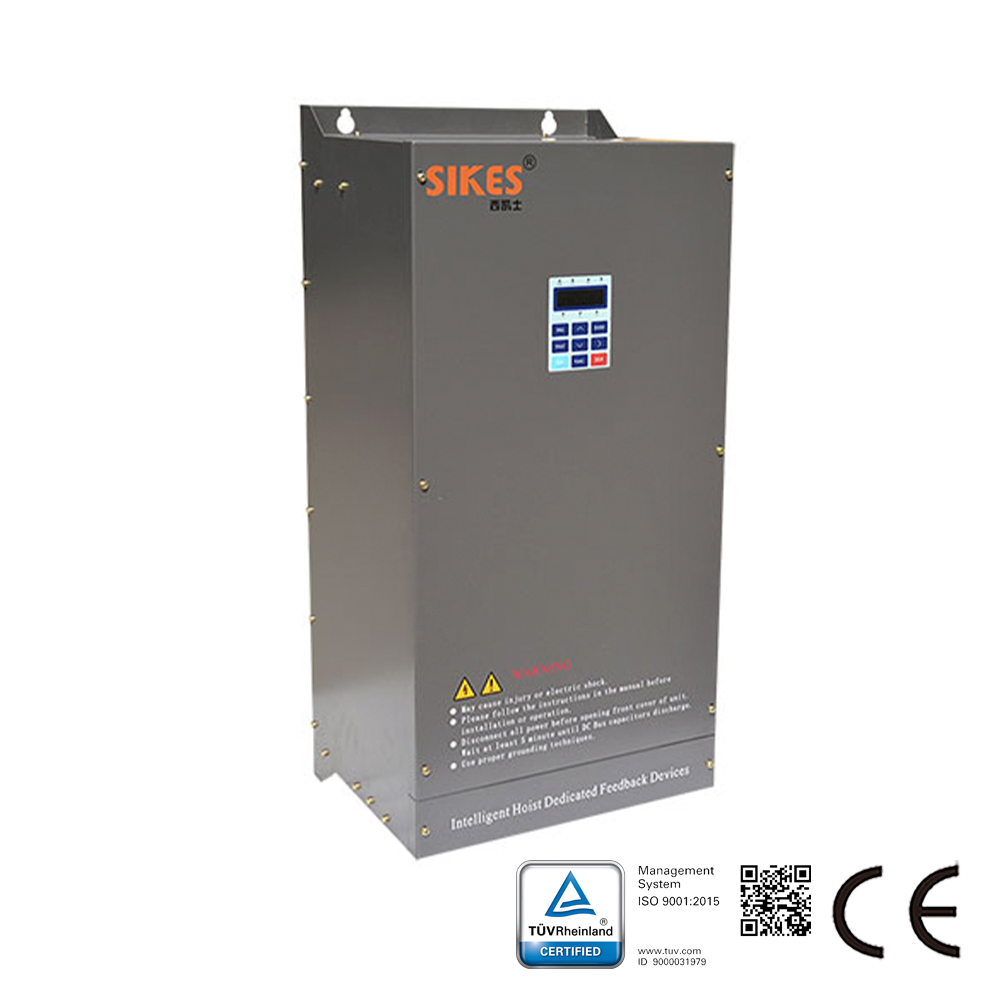

回生駆動エコノミー100A、75KW

モデル：SKS-IF-E4075

回生ユニットの説明：本シリーズは、高速応答・高精度プロセス制御を実現するマイクロプロセッサチップを採用し、インバータを四象限で動作させ、連続回生および40%以下の回生制動周波数を可能とします。電気的回生効率は最大97%に達します。SPWM変調を用いることで、電流の特異ピークを大幅に低減し、理想的な正弦波電流を形成し、入力側電流THDは5%未満、力率は最大99%となります。系統への逆潮流、過熱、過電流、欠相、不足電圧、短絡を防止することができます。

製品・ソリューションに関する相談

ライブチャット

共有：

製品詳細

回生ユニットの説明：
本シリーズは、高速応答・高精度プロセス制御を実現するマイクロプロセッサチップを採用し、インバータを四象限で動作させ、連続回生および40%以下の回生制動周波数を可能とします。電気的回生効率は最大97%に達します。SPWM変調を用いることで、電流の特異ピークを大幅に低減し、理想的な正弦波電流を形成し、入力側電流THDは5%未満、力率は最大99%となります。系統への逆潮流、過熱、過電流、欠相、不足電圧、短絡を防止することができます。

特徴

本シリーズの特徴：
電力範囲：7.5KVA～90KVA
出力交流電源電圧：三相交流400V
チョッパ電圧：DC620V±5V
動作周波数：46～60Hz
精度指標：設定誤差0.5%未満
過負荷能力：110%連続、150%1分間、180%2秒間
動作条件：内蔵インテリジェントファン、高次・低次高調波フィルタ、外部短絡保護機能付き
保護等級：IP20
保護機能：OCP、OVP、UVP、過熱保護、極性保護
EMC：GB/T 17626.4（IEC61000-4-4）クラス4 EFT妨害試験、GB/T 17626.3（IEC61000-4-4）クラス4 放射EMF試験、GB/T 17626.2（IEC61000-4-4）クラス4 ESD試験に適合
環境周囲温度：-10℃～+60℃（非凍結）
周囲湿度：90%以下（非結露）
標高：1km未満
冷却方式：強制空冷
設置方法：壁掛け式
