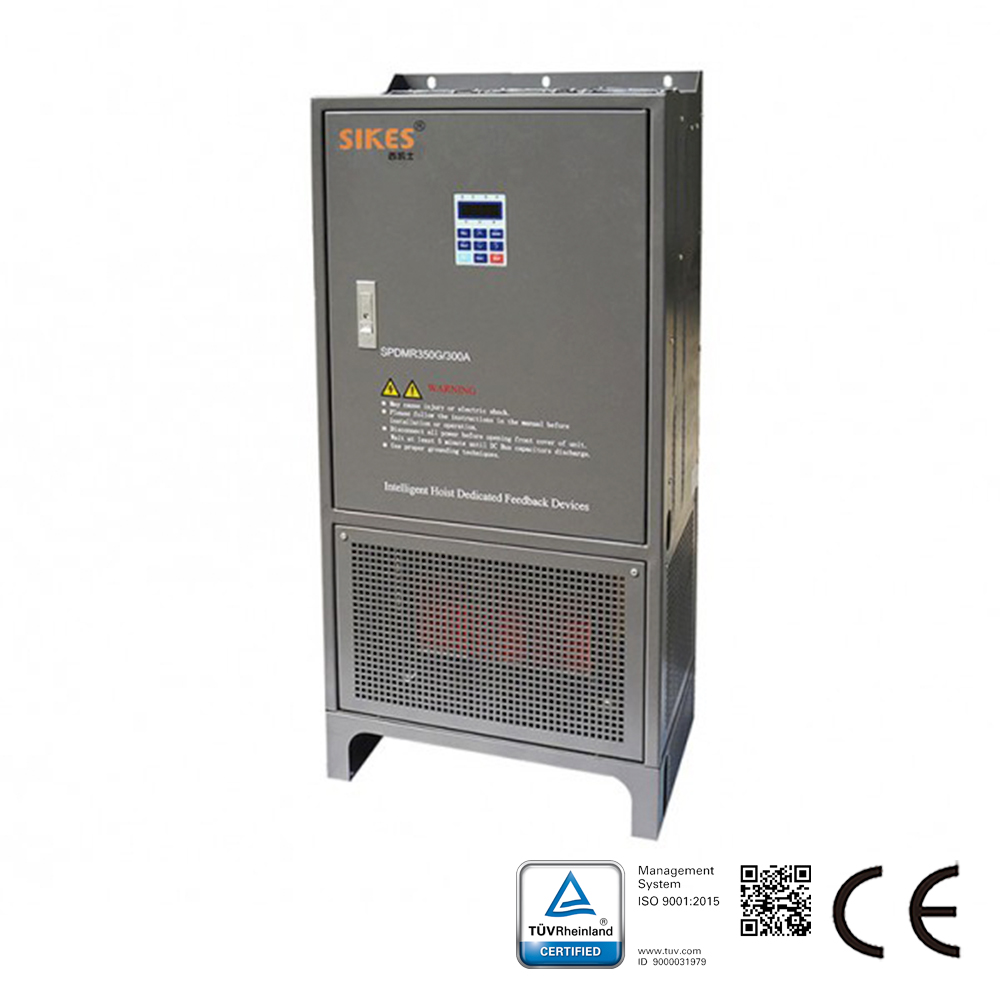

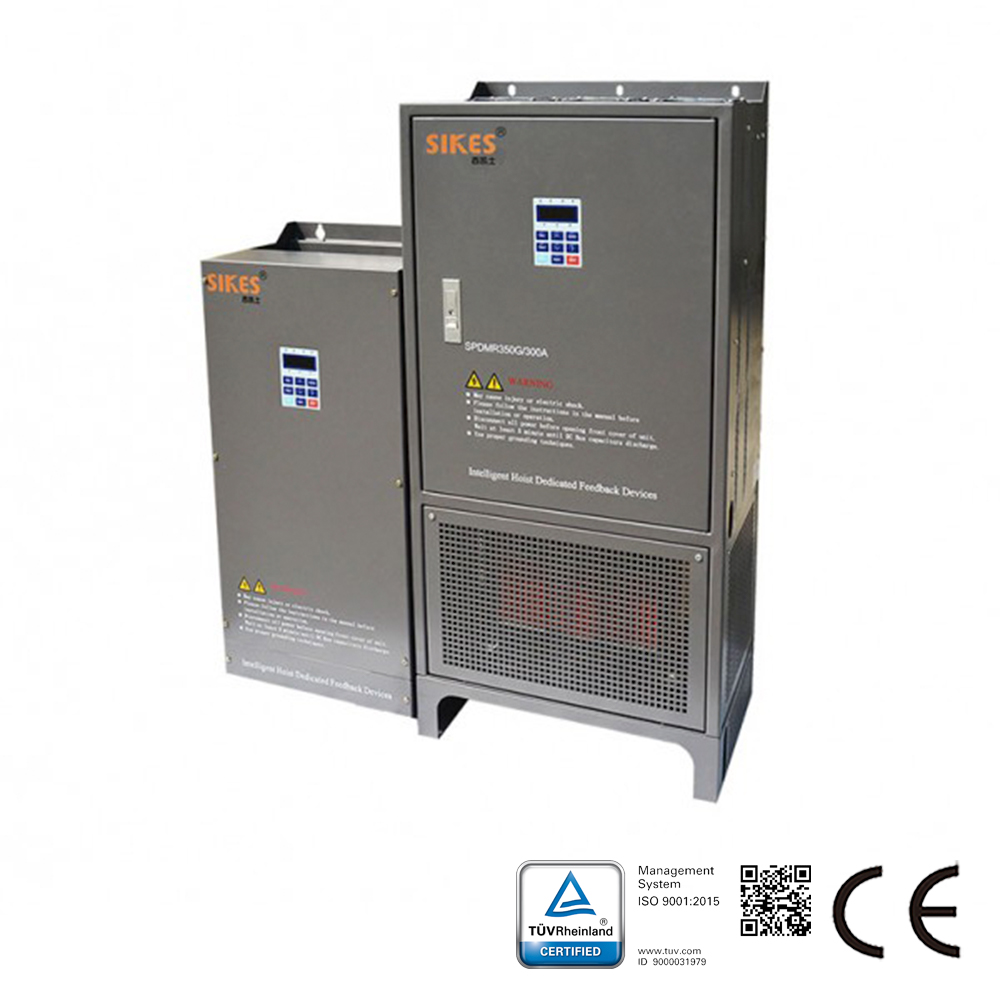

回生駆動装置 185-200kW、チョッパ電圧 1150V

モデル：SKS-IF-S6200

回生ユニットの説明：本シリーズは、応答性に優れたマイクロプロセッサチップを採用し、高精度なプロセス制御を実現します。これにより、インバータを四象限で動作させ、連続的な回生を行い、回生ブレーキの周波数を40%未満に抑えます。電気回生効率は最大97%に達します。SPWM変調方式を採用することで、電流の特異なピークを大幅に低減し、理想的な正弦波電流を形成します。入力側の電流THDは5%未満、力率は99%以上です。また、系統への逆流、過熱、過電流、欠相、低電圧、短絡を防止することが可能です。

製品・ソリューションに関する相談

ライブチャット

共有：

製品詳細

回生ユニットの説明：
本シリーズは、応答性に優れたマイクロプロセッサチップを採用し、高精度なプロセス制御を実現します。これにより、インバータを四象限で動作させ、連続的な回生を行い、回生ブレーキの周波数を40%未満に抑えます。電気回生効率は最大97%に達します。SPWM変調方式を採用することで、電流の特異なピークを大幅に低減し、理想的な正弦波電流を形成します。入力側の電流THDは5%未満、力率は99%以上です。また、系統への逆流、過熱、過電流、欠相、低電圧、短絡を防止することが可能です。

特徴

本シリーズの特長：
電力範囲：55KVA～400KVA
出力交流電源電圧：三相交流660V
チョッパ電圧：DC1150V±5V
動作周波数：46～60Hz
精度指標：設定誤差0.5%未満
過負荷能力：110%連続、150%1分間、180%2秒間
動作条件：内蔵インテリジェントファン、高次・低次高調波フィルタ、外部短絡保護機能付き
保護等級：IP20
保護機能：OCP、OVP、UVP、過熱保護、極性保護
EMC：GB/T 17626.4（IEC61000-4-4）クラス4 EFT妨害試験、GB/T 17626.3（IEC61000-4-4）クラス4放射EMF試験、GB/T 17626.2（IEC61000-4-4）クラス4 ESD試験に準拠
環境周囲温度：-10℃～+60℃（凍結なし）
周囲湿度：90%以下（結露なし）
標高：1km未満
冷却方式：強制空冷
設置方法：壁掛け式、床置き式
規格：ISO、FCC、CE
