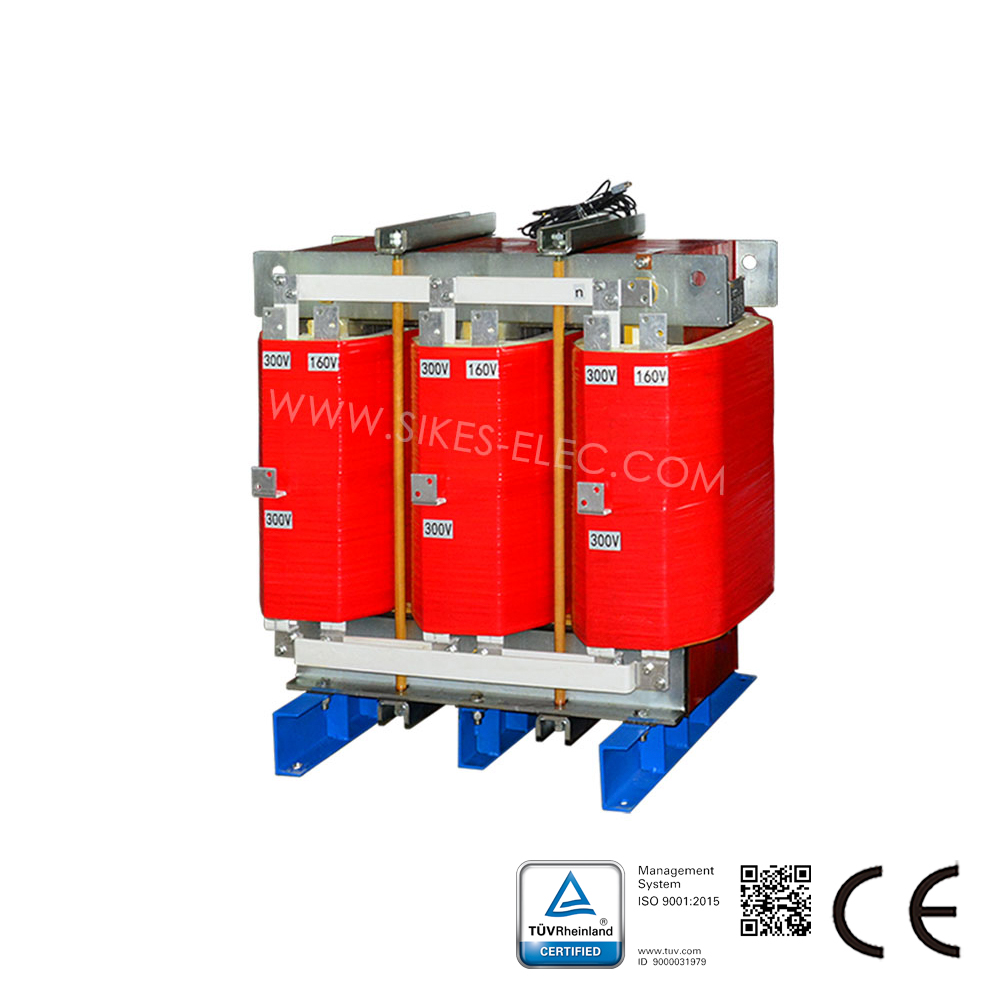

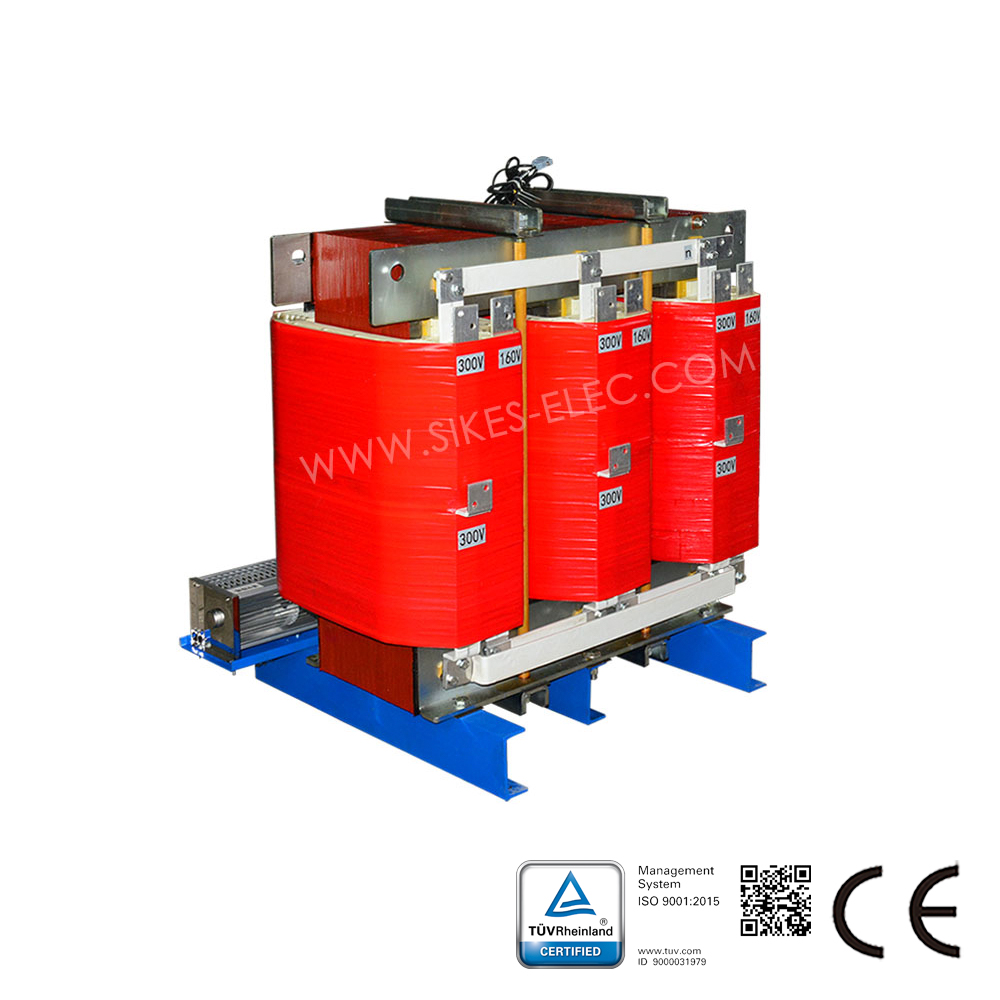

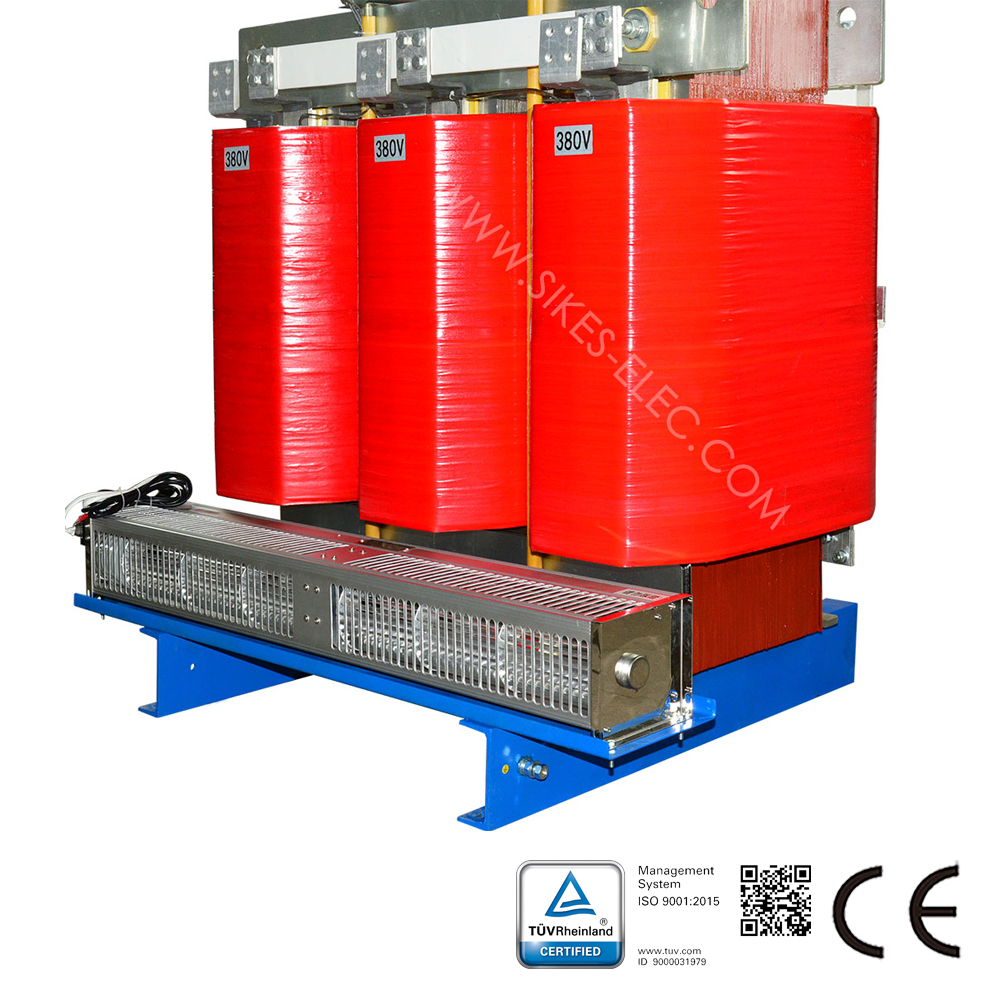

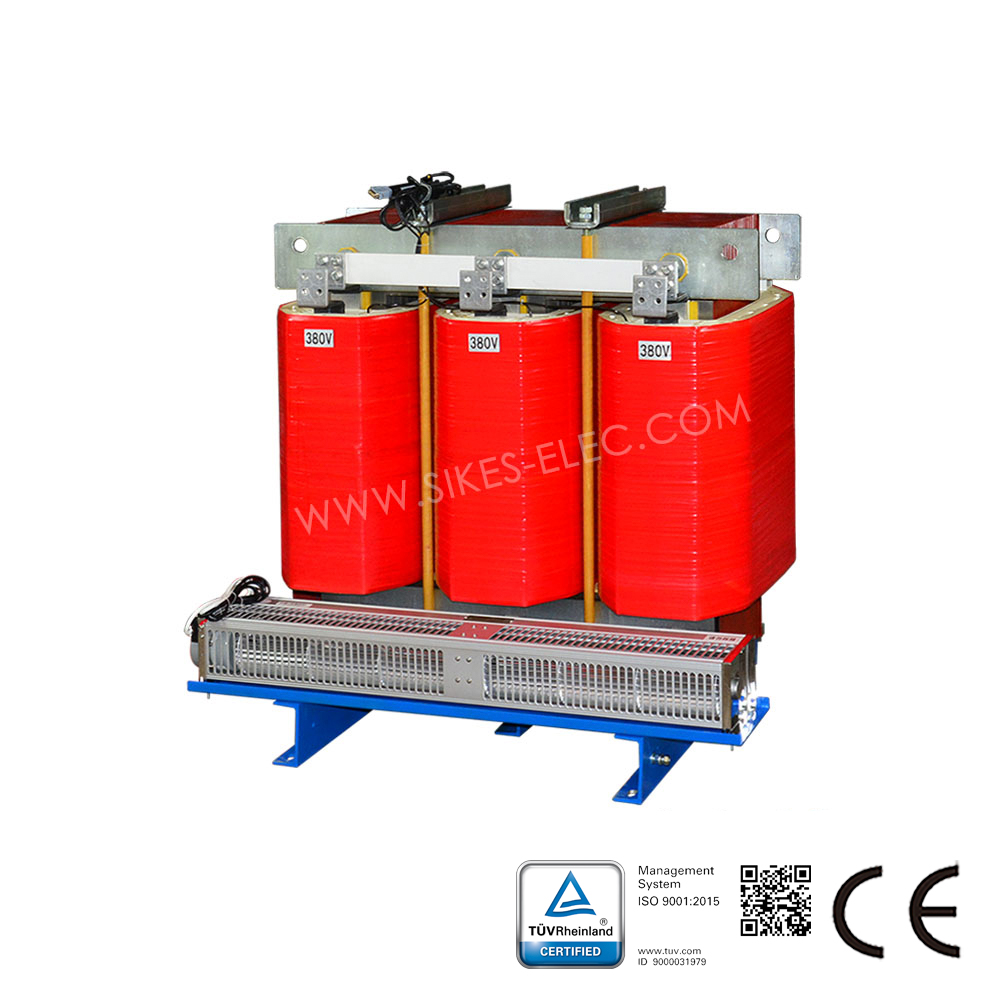

12パルス整流器変圧器 500KVA

モデル：SKS-ZSG-500kva/0.38

三相12パルス整流変圧器製品説明：用途： 12パルス整流変圧器は、バッテリーグループ、充電スタンド、電気自動車のモーター、トランスミッションシステム、およびパワートレインの試験用に直流電力を供給します。整流器ネットワークの主変圧器として機能します。試験基準： 1. 定格動作電圧：AC400V 2. 絶縁耐力：鉄心－巻線間 3000VAC/50Hz/5mA、10秒間無損傷 3. 絶縁抵抗：鉄心－巻線間 1000VDC、絶縁抵抗≥100MΩ 4. 騒音：<75dB（1m離れた距離） 5. 製品はIECおよびGB規格に厳格に準拠

製品・ソリューションに関する相談

ライブチャット

共有：

製品詳細

三相12パルス整流変圧器製品説明：
用途：

12パルス整流変圧器は、バッテリーグループ、充電スタンド、電気自動車のモーター、トランスミッションシステム、およびパワートレインの試験用に直流電力を供給します。整流器ネットワークの主変圧器として機能します。

試験基準：

1. 定格動作電圧：AC400V
2. 絶縁耐力：鉄心－巻線間 3000VAC/50Hz/5mA、10秒間無損傷
3. 絶縁抵抗：鉄心－巻線間 1000VDC、絶縁抵抗≥100MΩ
4. 騒音：<75dB（1m離れた距離）
5. 製品はIECおよびGB規格に厳格に準拠

特徴

構造特性
変圧器は高品質の方向性冷間圧延ケイ素鋼板を使用し、鉄心及び継鉄は多段階段状の矩形断面を有する。上下の継鉄の両側には箱形鉄心をクランプとして取り付け、ねじで固定する。
巻線材料はアルミコイルまたは銅コイルとする。電力、電圧、電流の違いに応じて、一次巻線は円筒形または回転形、二次巻線はパイ形または連続形とすることができる。一次巻線及び二次巻線の出線端は固定板または銅バーに接続する。
絶縁クラス：B/F/H
開放型及び密閉型の両方が利用可能。

使用条件
1. 標高 < 4000m、周囲温度：-30℃～40℃。上記条件を超える場合は、GB6450-86に従い調整する。
2. 湿度 ≤ 85%（温度：20℃±5℃）
3. 有毒ガス、可燃性・爆発性物品、導電性粉塵または蒸気がないこと。
4. 激しい振動は不可、垂直傾斜 ≤ 5度。
