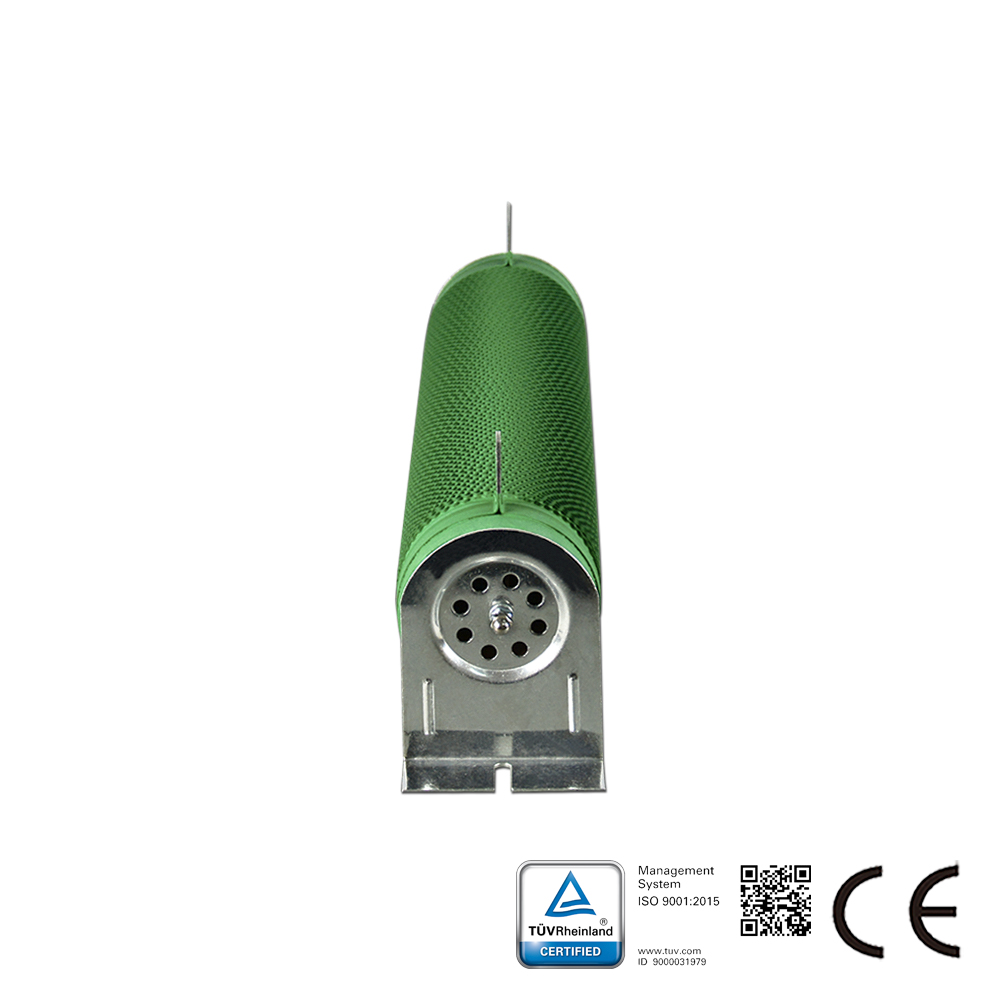

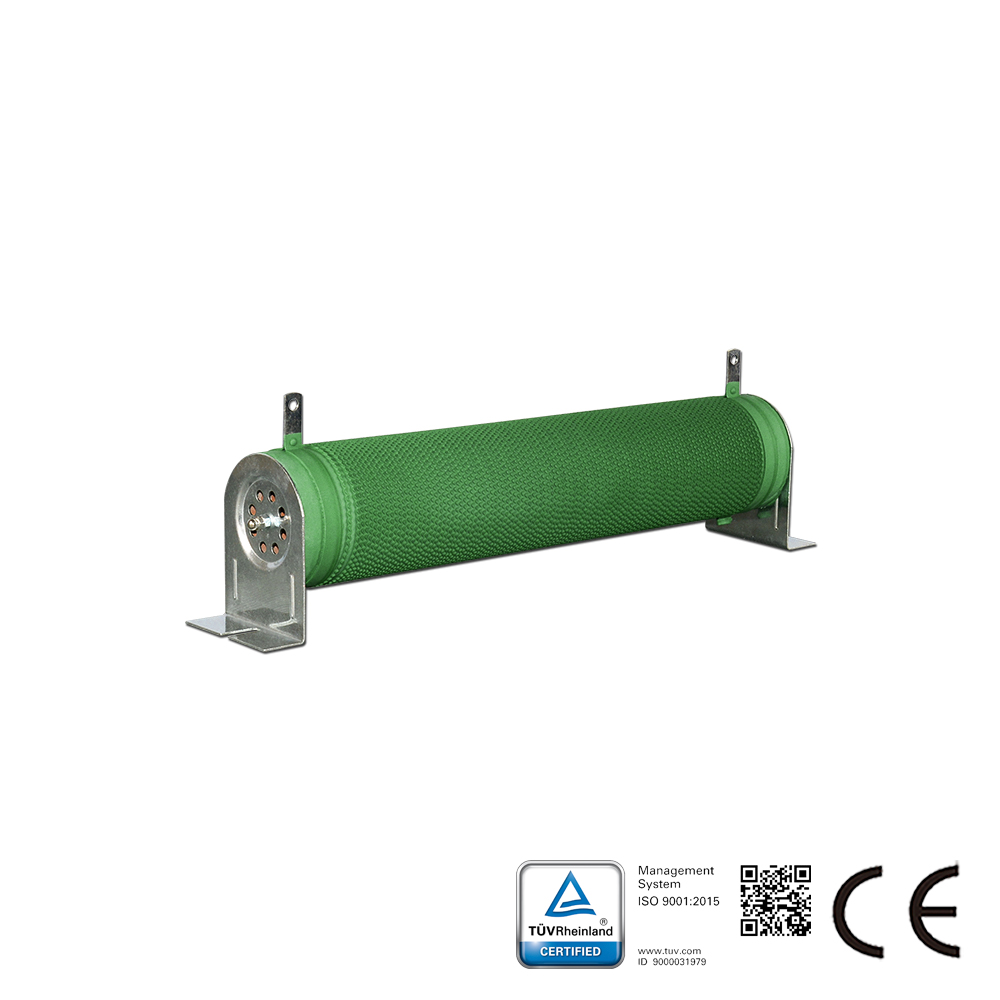

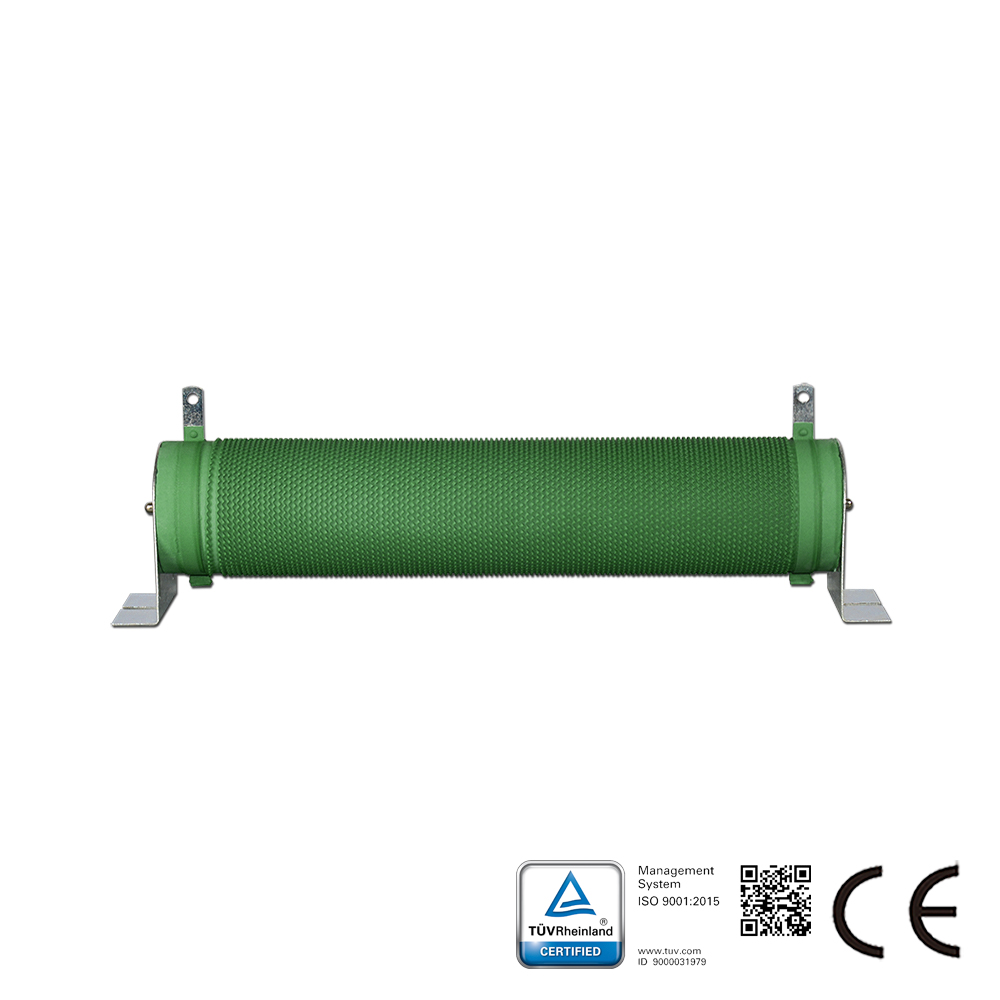

巻線型制動抵抗器は、過酷な用途に適しています。セラミック管の両端に2つの端子延長部が固定されており、その表面には波状の合金抵抗線が巻かれ、耐高温性および耐火性の被覆が施されています。セラミック管は、抵抗線の骨格として機能するとともに、放熱器としても機能します。
巻線型制動抵抗器の主要特長：
1. 長期的な高安定性
2. 無誘導型または誘導型の選択肢
3. 高動作電圧（最大1.2KV）および高定格電力（最大15KW）
4. はんだ付けまたはボルト接続に対応する端子
本シリーズの特性：
1. 定格電力：50W～15KW（25℃自然放熱時）
2. 抵抗値：1Ω～10KΩ（要望により100KΩまで対応可能）
3. 温度係数：25、50、100ppm/℃、または要求に応じて調整
4. 動作温度範囲：-55℃～+225℃
5. 絶縁抵抗：>1000MΩ（500V、25℃、相対湿度75%時）
6. 絶縁耐電圧：>3.0KV、50Hz、1分間（25℃、相対湿度75%時）
7. IP保護等級：IP00、IP20、または要求に応じて対応
8. 素子材料：OCR25AL5/CrAlFe/CrNi/CuNi
9. リード材料：真鍮キャップ（ラグ端子対応可能）
10. 封止材：シリコーンコンフォーマルコーティング
巻線型制動抵抗器の適用：
1. 模擬負荷試験、コンデンサの充放電；
2. 自動化制御、インバータのエネルギーロス制動；
3. クレーンシステム、各種製鉄所用途及び交通用途、中性点接地；
4. フィルタ、電気機械一般用途、流通経路での入手可能。
| IPクラス | IP00 |
| 定格電圧範囲 (V) | 12-1200 |
| 電力範囲 (W) | 4000 |
| 抵抗範囲 (Ω) | 5-1000 |
| 寸法 (mm) | 直径:80(±2) 長さ:570(±3) |
