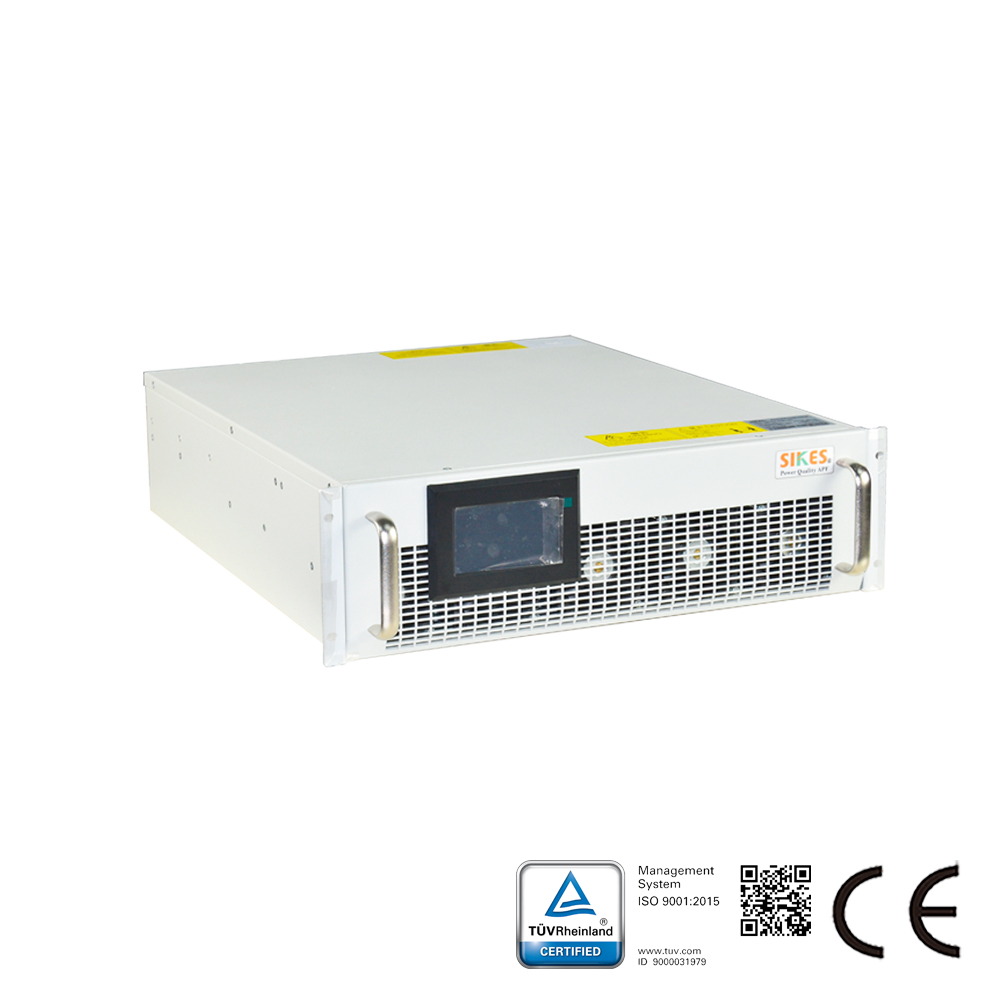

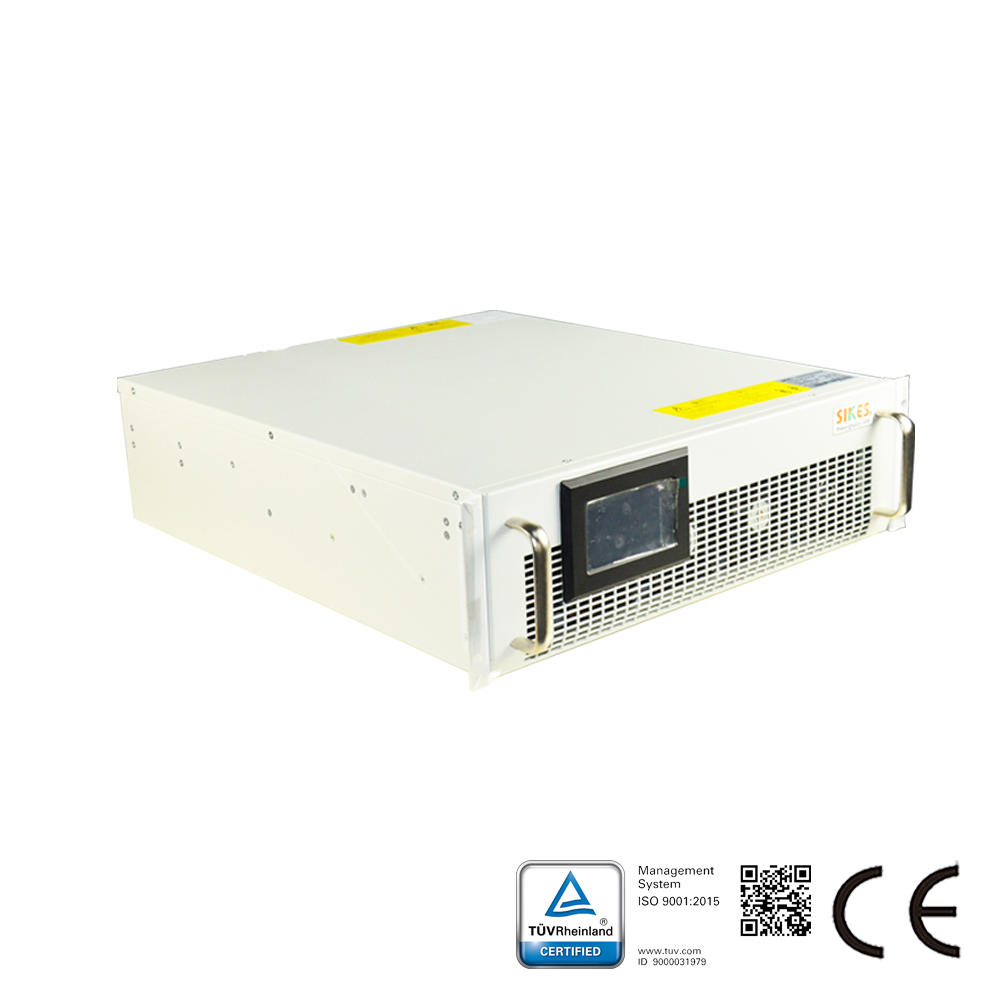

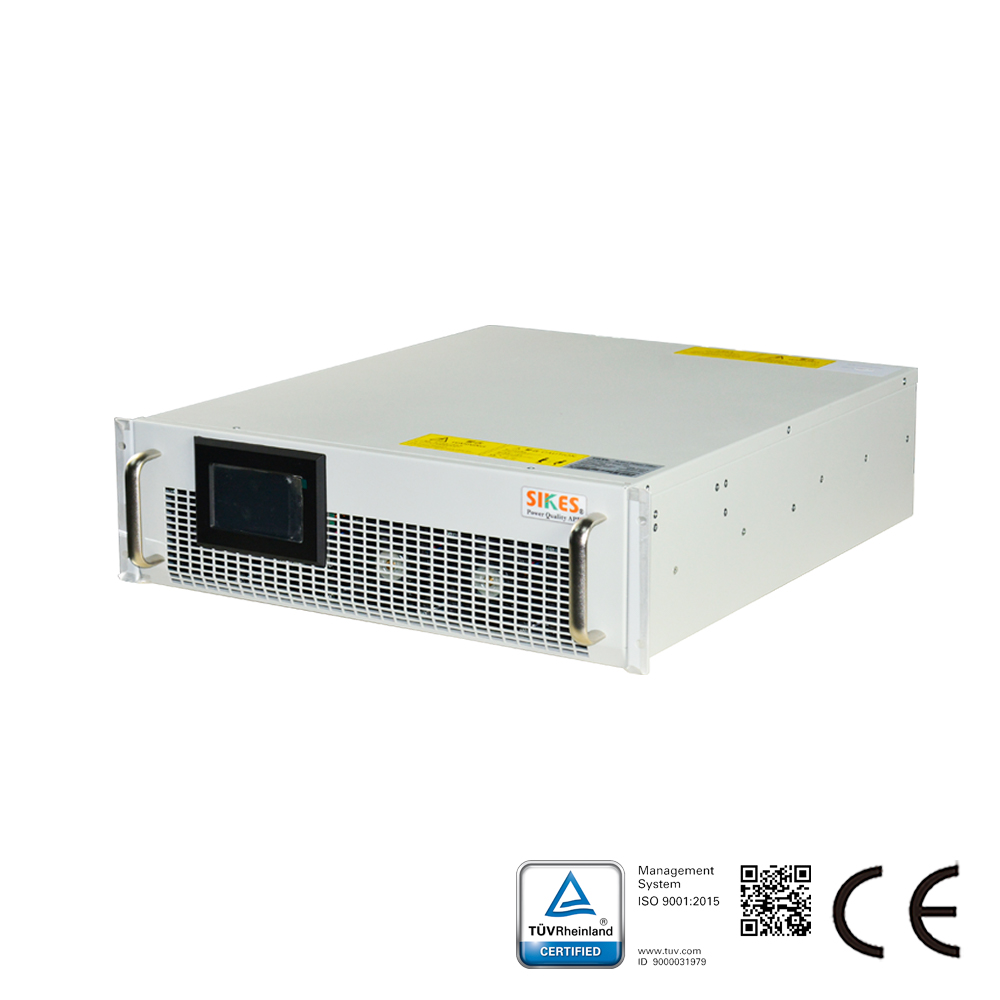

無効電力補償SVGの概要説明：

静止型無効電力補償装置（SVG）は、新たにアップグレードされた第三世代の数値制御技術と業界をリードするT型三レベルトポロジー技術を採用し、電力系統内の無効電力を動的かつ高精度に補償します。瞬時応答時間は50μS未満、全応答時間は10ms未満に抑えられ、過補償および不足補償の発生を防止します。これは、無効電力調整分野における最適なソリューションです。

SVGの基本原理

SVGを電力系統に並列接続し、外部CTを接続して系統の負荷電流を検出するとともに、DSP/FPGA/CPLDチップおよび最新の高速高調波抽出技術を活用することで、負荷電流の無効分を迅速に分析することが可能です。その後、設定値に基づきPWMパルスを生成し、T型三レベルIGBTモジュールで構成された双方向コンバータを駆動し、無効電力補償電流を生成して電力系統の要求を満たします。これにより、系統の力率を0.99に高め、無効電流の動的かつ高精度な補償を最終的に実現します。

スタティックバージェネレータの特徴：
1.産業用モデルはタワー構造を採用し、環境適応性が高く、動作環境が厳しい産業現場に適しています。
2.産業用モデル内部には独立した空気ダクトと単一ボード倉庫を備え、機器の安定した動作を保証します。
3.コンパクトなモジュラー製品は、設置面積に制約のあるデータセンターやその他の機械室に適しています。
4.モジュラー製品は産業用機器と同じ設計コンセプトを採用し、より優れた環境適応性を有します。
5.誘導性無効電力と容量性無効電力を全範囲で瞬時に補償でき、三相不平衡の問題も同時に解決可能です。
6.ミリ秒単位の負荷動的応答、高精度な無効電力補償機能を実現。
7.多様な機能オプションを提供し、産業用モデルはIP43保護等級まで対応可能。
