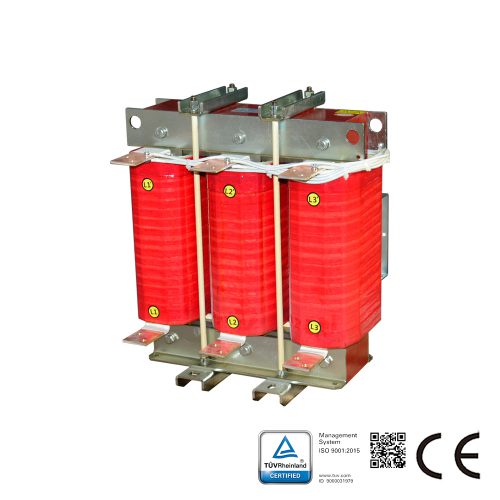

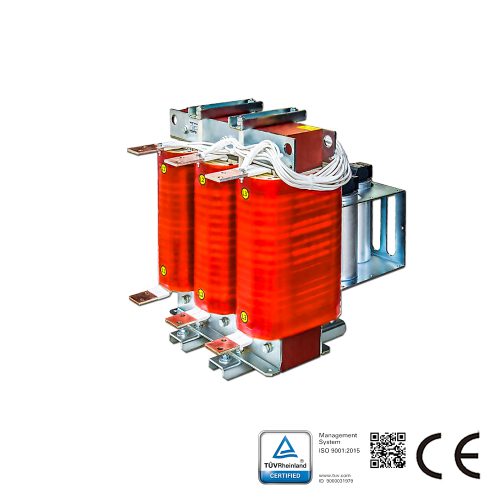

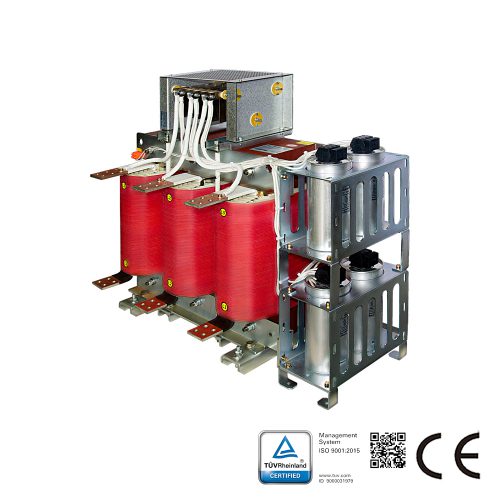

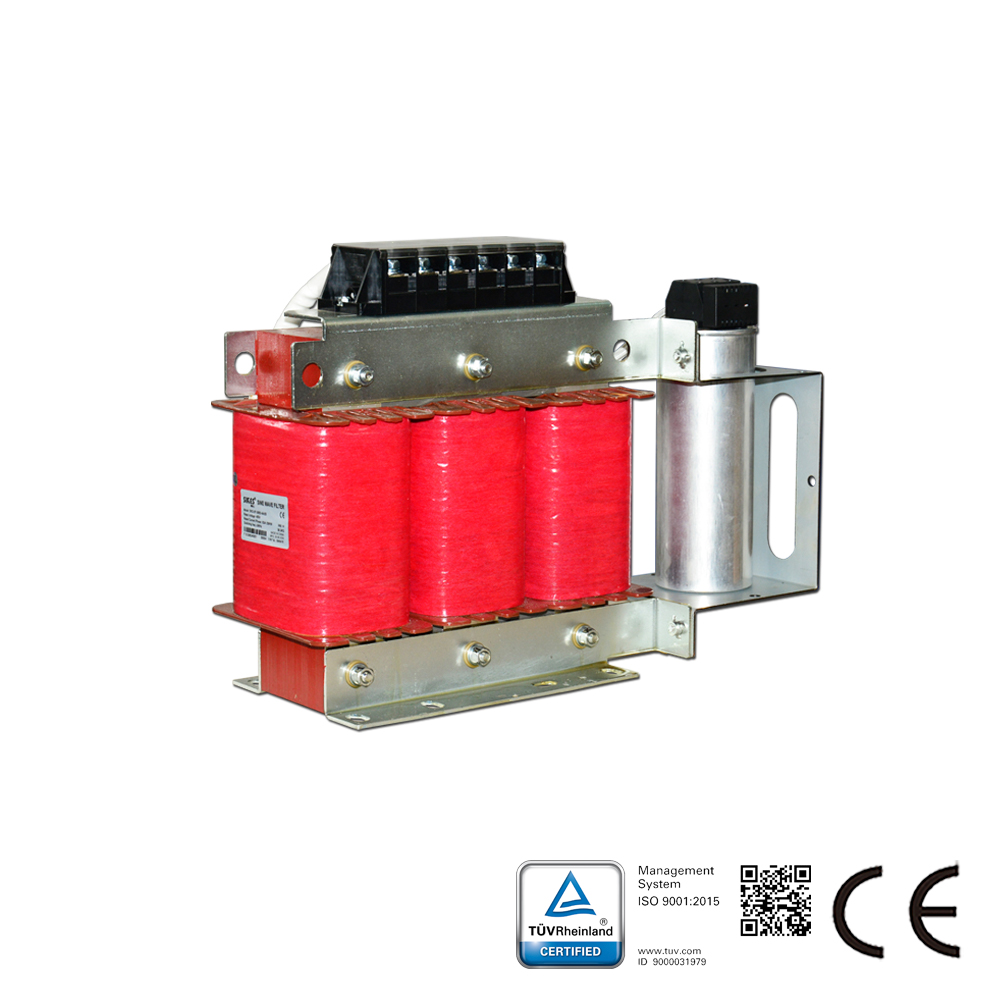

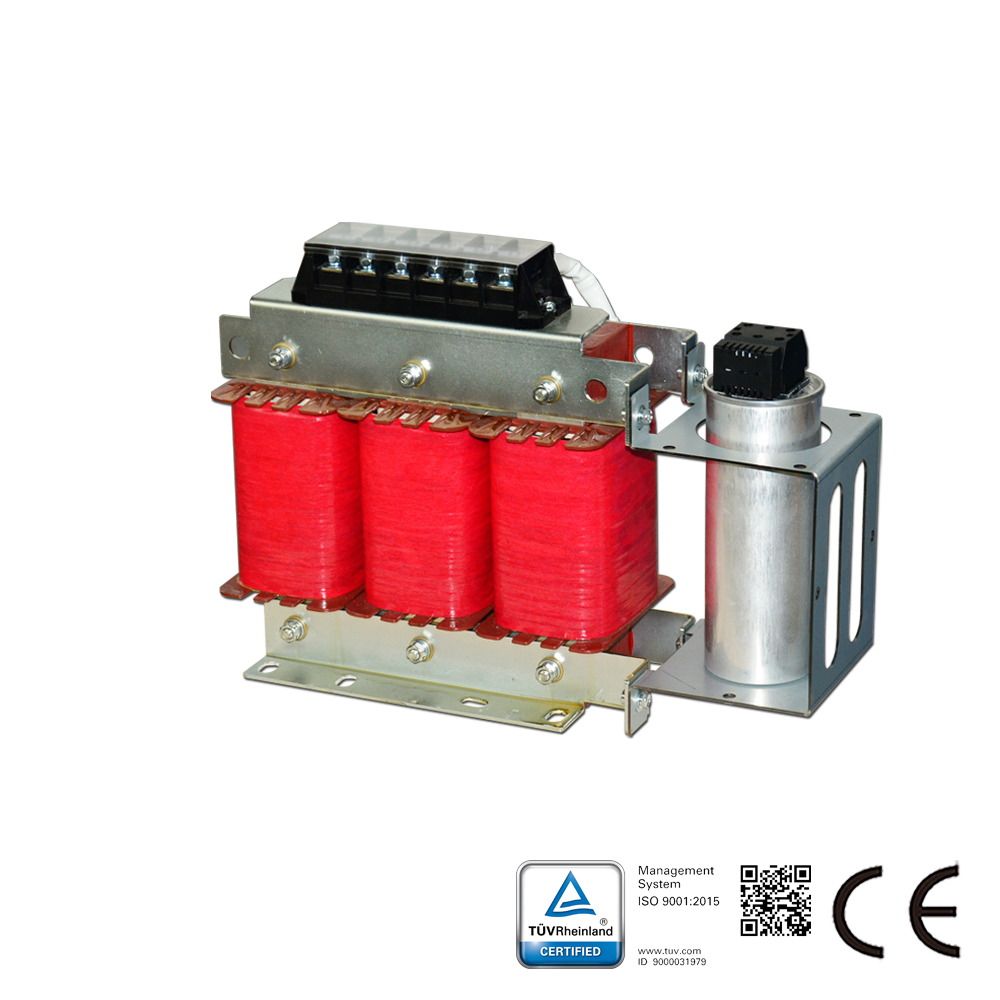

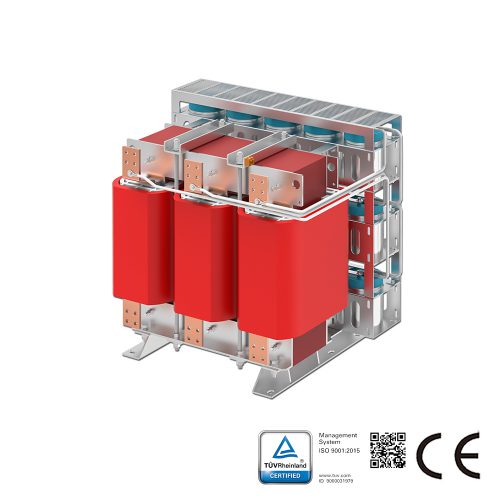

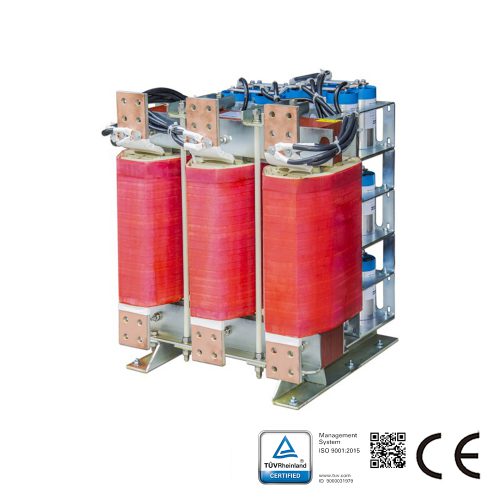

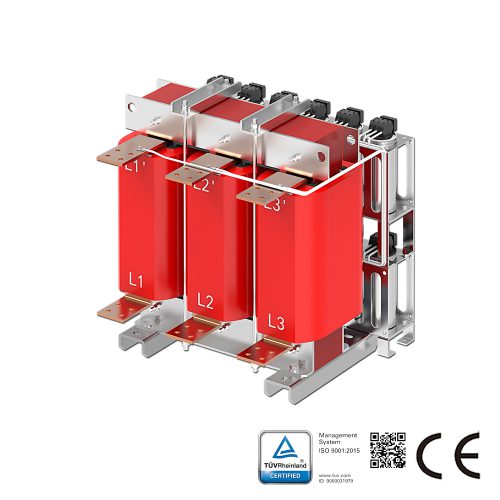

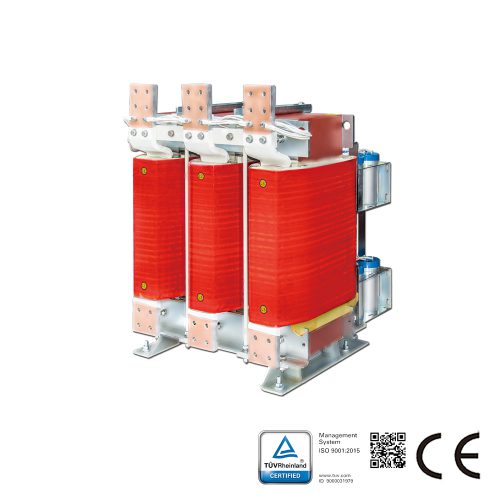

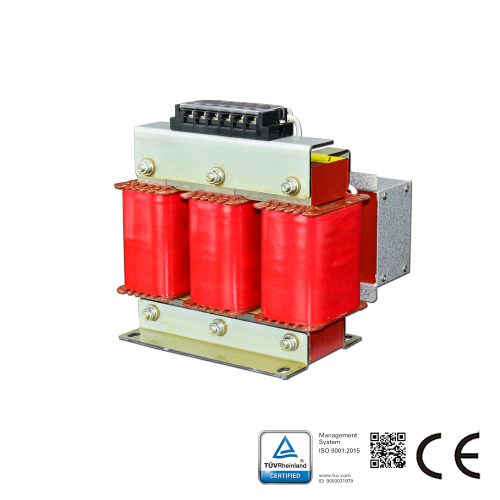

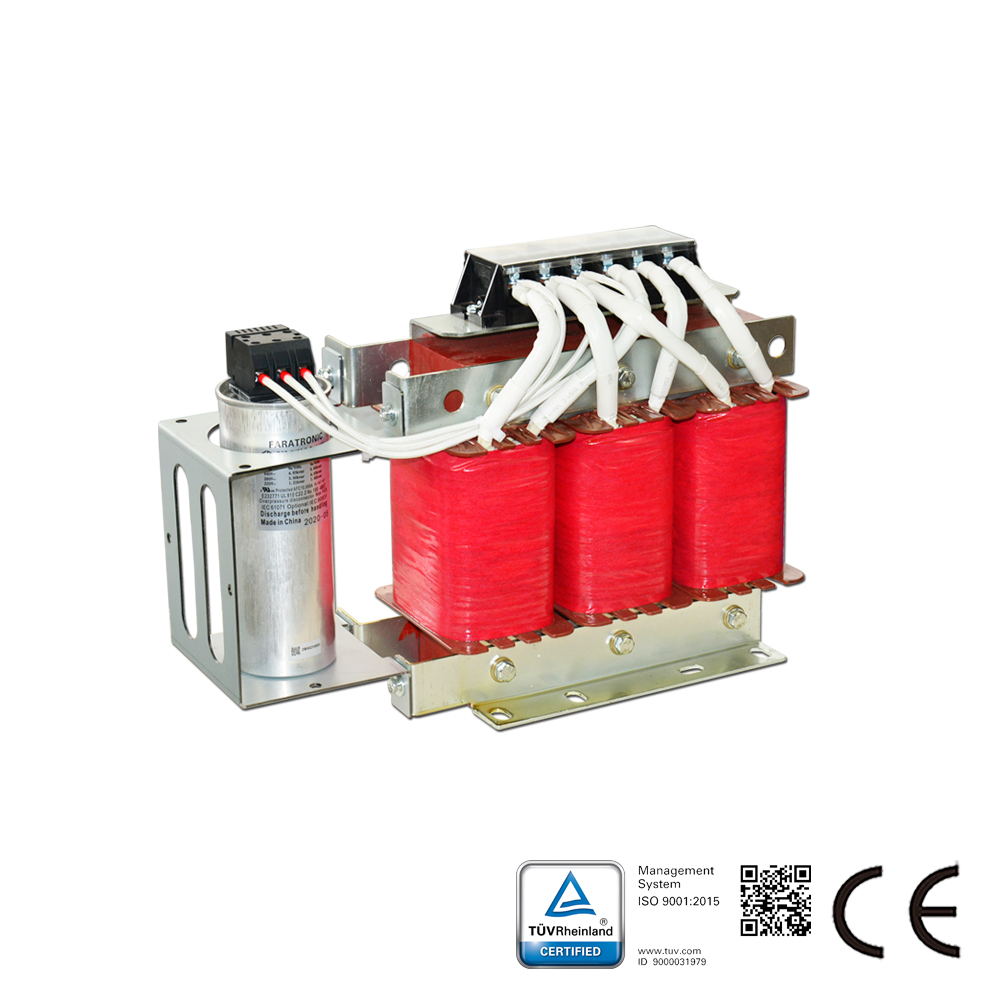

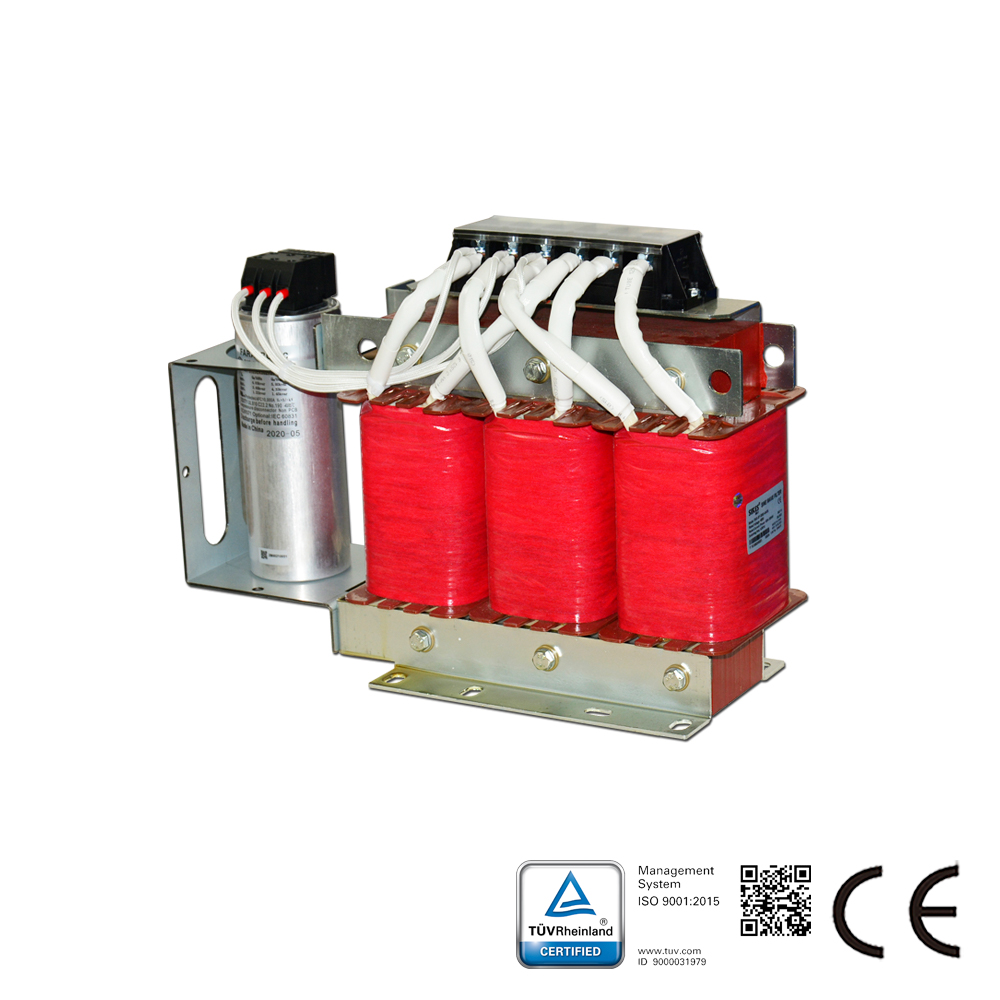

正弦波フィルタの説明：

SWFシリーズ正弦波フィルタは、モータドライブのPWM出力信号を低残留の滑らかな正弦波に変換します。
長いケーブル（50メートル以上）の分布容量とインダクタンスによって引き起こされる共振現象を低減します。
高いdv/dtによって引き起こされる過剰なモータ電圧を除去します。
フィルタ適用によりモータの騒音を低減します。
モータの寿命を延ばします。
モータの絶縁を保護します。
伝送距離を延長します。
このフィルタを適用することで、通常のモータが可変周波数モータの代わりになります。

正弦波フィルタの特性：

VSDシステム（特にインバータまたはスイッチング電源）の各種サーボモータ用Sikes正弦波フィルタは、インバータのPWM出力電圧を変換し、ほぼ正弦波の電圧を生成するように設計されています。

正弦波フィルタ 技術データ:
公称電圧範囲: 3*250±10%
モーター周波数: 0-120Hz;
スイッチング周波数: ≧ 4kHz;
残留リップル電圧: THDv < 5% 定格電流時の電圧降下: ≦10%（50Hz）; モーターケーブル長: 最大2000m; 動作モード: 屋内連続運転用 モータードライブ定格入力電力: 3.7kW～630kW; 効率: 公称電圧および電力時98～99% 過負荷容量: 150% 60秒、120% 60分 試験電圧: 2240VDC、2秒（線間） 2720VDC、2秒（線-筐体間） 絶縁耐力: AC4000V/5mA/60秒 絶縁抵抗: 芯線-巻線間、≧100MΩ（DC1000V）; 気候カテゴリ（IEC60068-1）: 25/100/21 保護等級: IP30（要望によりIP40/IP54）、屋内: IP20 冷却: 内部強制空冷 負荷タイプ: 標準モーター負荷; 標準昇圧トランス; その他の線形負荷; 正弦波フィルタ 技術規格: コンデンサ: CEI EN 60831-1/2、IEC 831-1/2 機器: CEI EN60439-1、IEC 439-1、IEC 60939

正弦波フィルタの用途：
ファン、コンベヤ、ポンプ
HVAC設備、コンプレッサ
エレベータ、クレーン、風力発電、UPS、EPS
長ケーブルモータ駆動
複数モータ並列駆動
中圧用途（昇圧トランスの前に設置）
