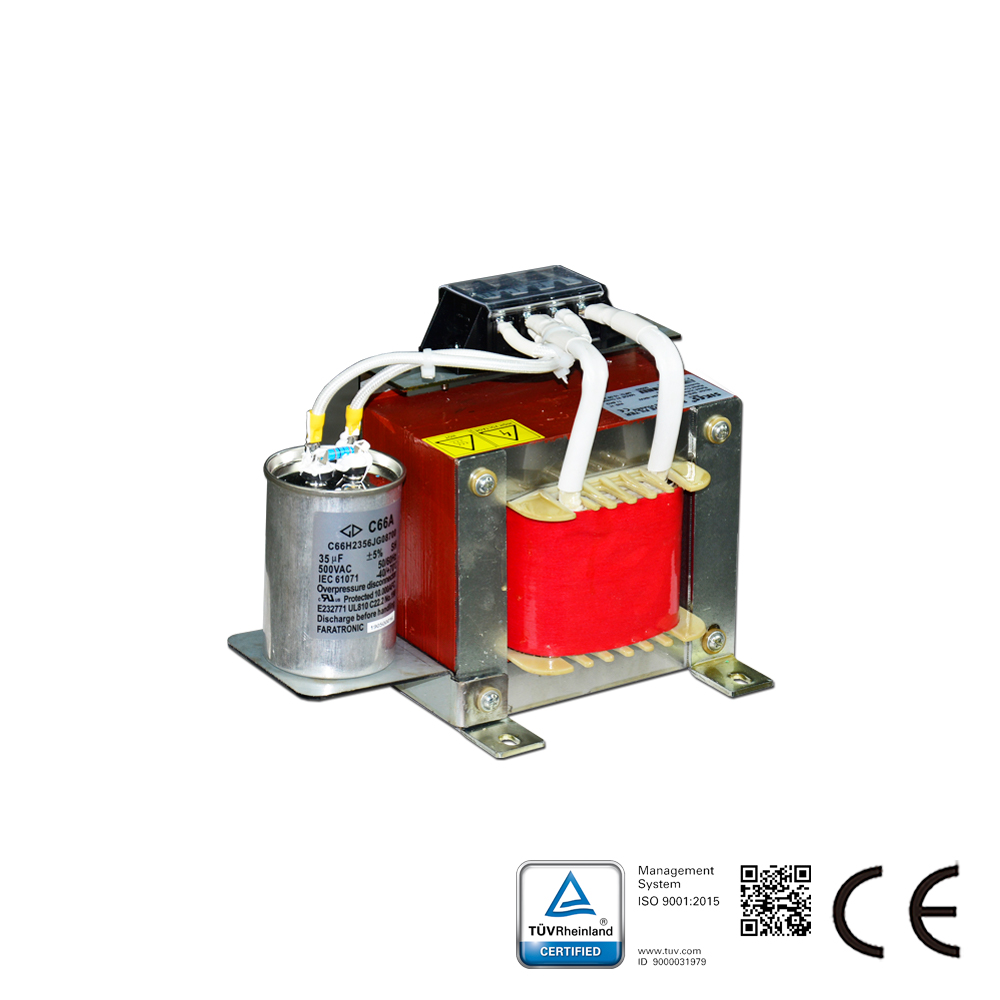

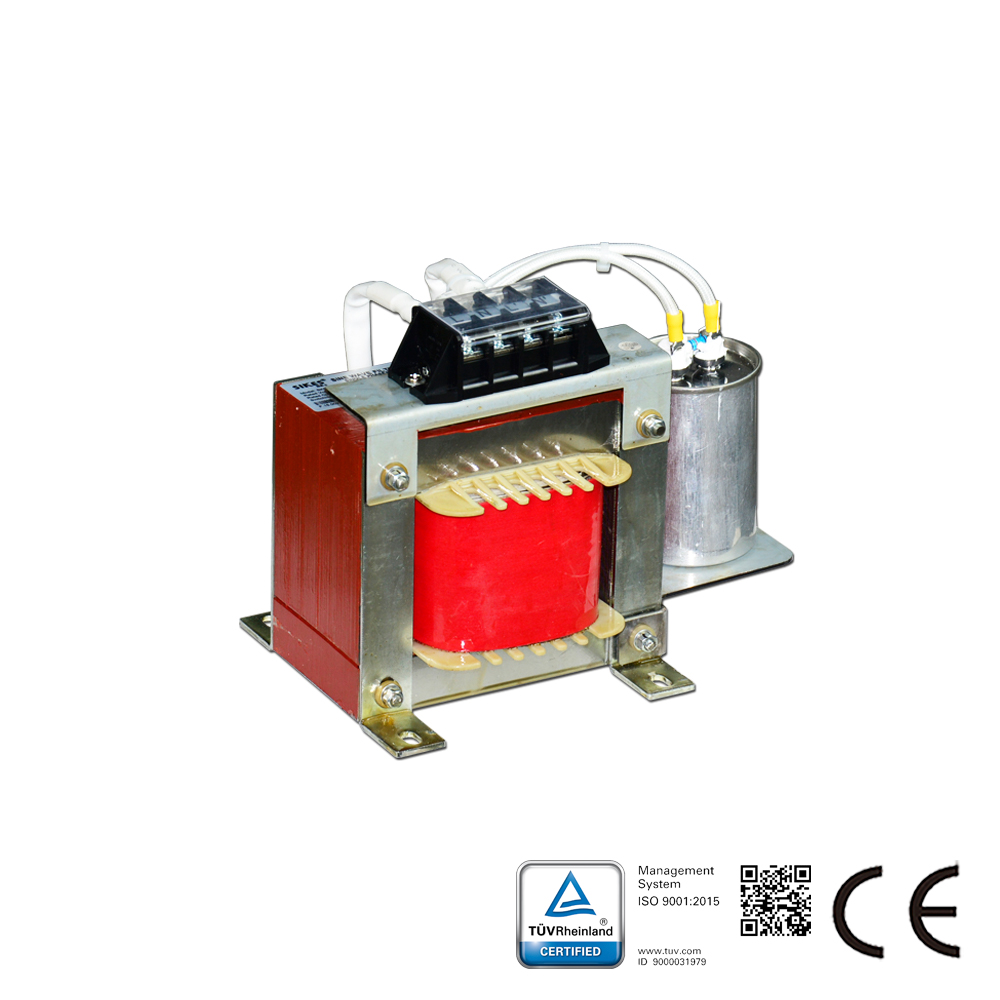

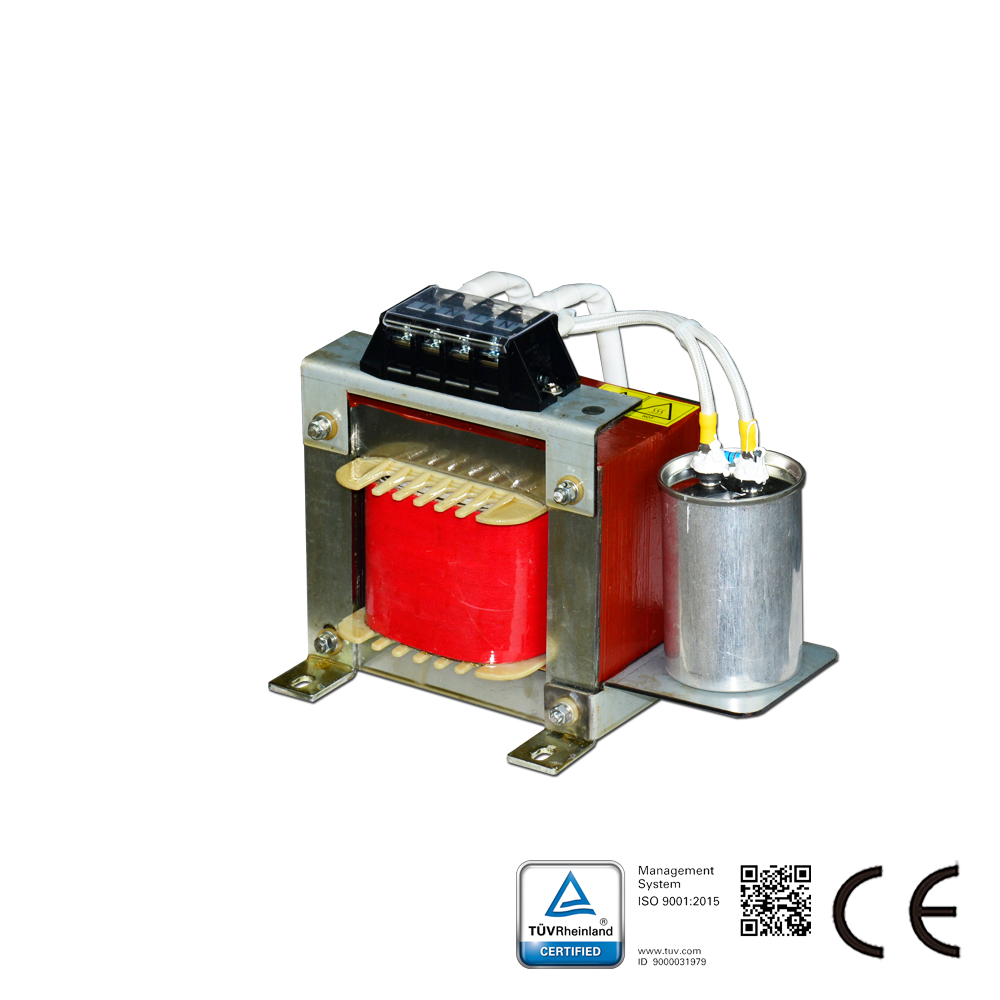

正弦波フィルタの説明：

SWFシリーズ正弦波フィルタは、モータドライブのPWM出力信号を低残留の滑らかな正弦波に変換します。
長いケーブル（50メートル以上）の分布容量とインダクタンスによって引き起こされる共振現象を低減します。
高いdv/dtによって引き起こされる過剰なモータ電圧を除去します。
フィルタ適用によりモータの騒音を低減します。
モータの寿命を延ばします。
モータの絶縁を保護します。
伝送距離を延長します。
このフィルタを適用することで、通常のモータが可変周波数モータの代わりになります。

正弦波フィルタの特性：

VSDシステム（特にインバータまたはスイッチング電源）の各種サーボモータ用Sikes正弦波フィルタは、インバータのPWM出力電圧を変換し、ほぼ正弦波の電圧を生成するように設計されています。

正弦波フィルタ 技術データ
公称電圧範囲：3×380～500VAC±10%
モータ周波数：0～120Hz
スイッチング周波数：≧6kHz
残留リップル電圧：THDv＜5%
定格電流時の電圧降下：≦10%（50Hz）
モータケーブル長：最大2000m
動作モード：屋内連続運転用
モータ駆動用定格入力電力：3.7kW～630kW
効率：公称線間電圧および電力時98～99%
過負荷耐量：150% 60秒、120% 60分
試験電圧：2240VDC、2秒（線間／線間）、2720VDC、2秒（線間／筐体）
絶縁耐力：AC4000V／5mA／60秒
絶縁抵抗：コア巻線間、≧100MΩ（DC1000V）
気候区分（IEC60068-1）：25／100／21
保護等級：IP30（要望によりIP40／IP54）、屋内：IP20
冷却方式：内部強制空冷
負荷種別：標準モータ負荷、標準昇圧変圧器、その他線形負荷

正弦波フィルタ 技術基準
コンデンサ：CEI EN 60831-1/2、IEC 831-1/2
機器：CEI EN60439-1、IEC 439-1、IEC 60939
