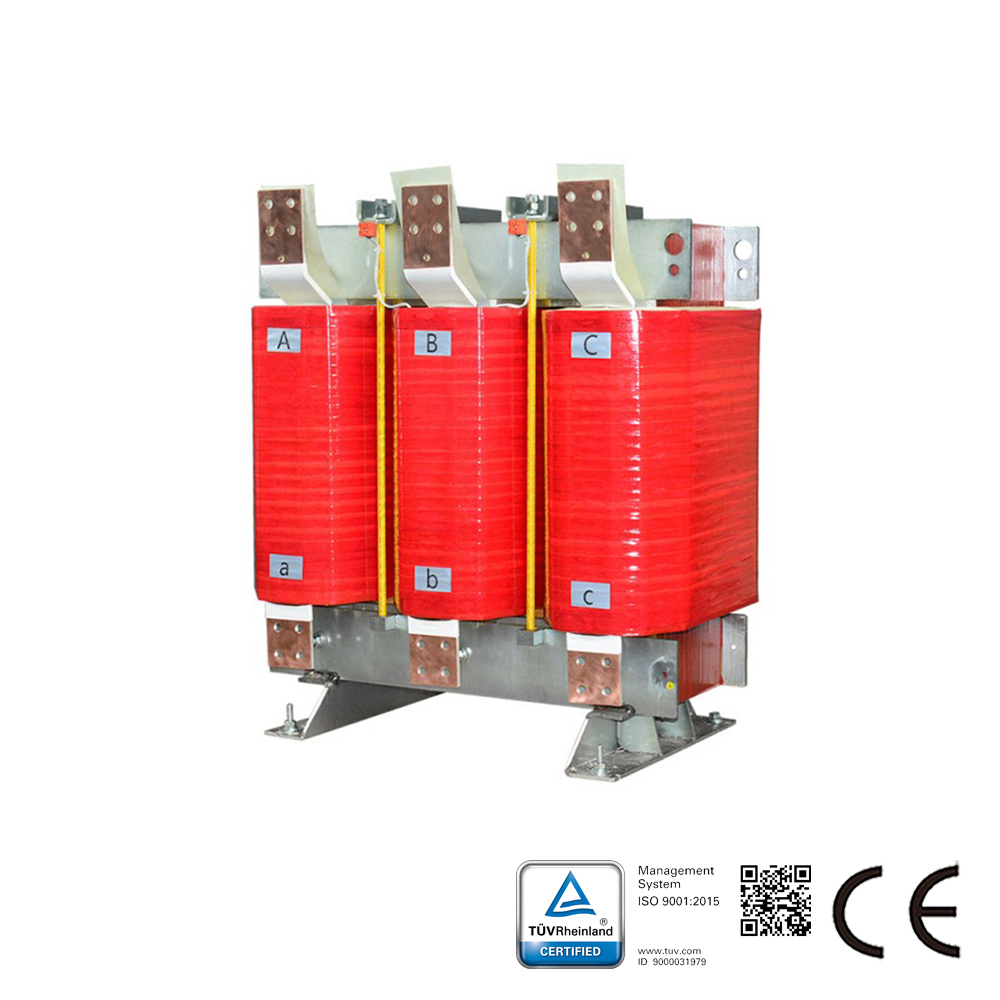

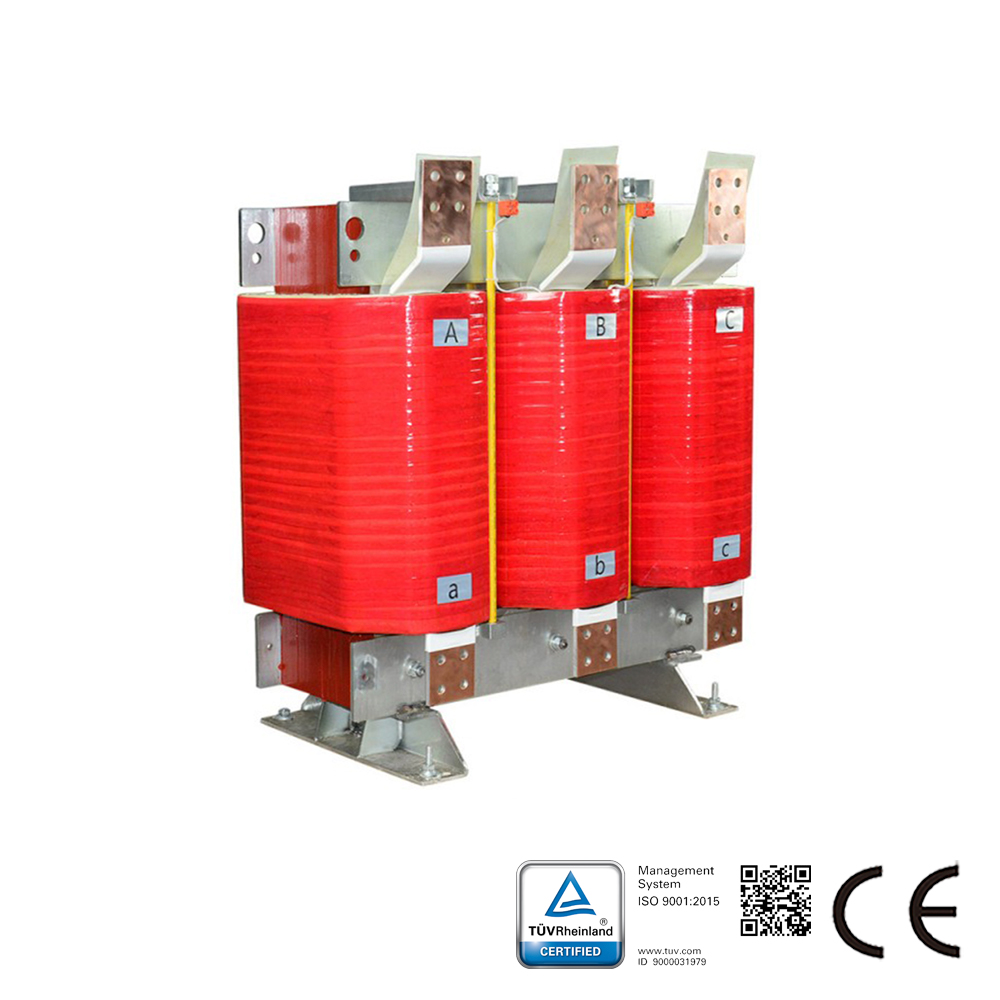

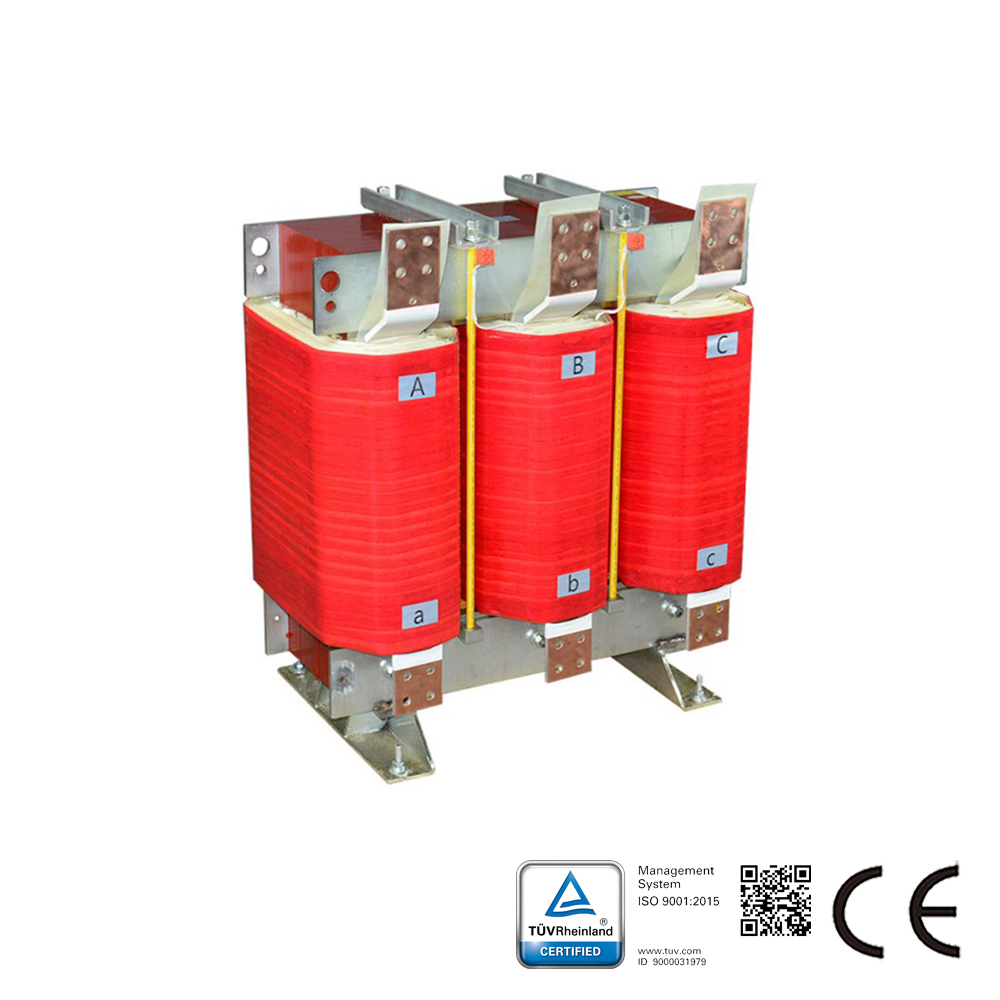

負荷リアクトル AC 3相 400V、1%(uK)、定格電流 1102A、691kW

モデル：SKS-HOCL-1102-4A5/0.32

負荷リアクトルの説明： SKS-HOCLシリーズの負荷リアクトルは、電気機器と直列に配置され、AC回路に特定の制御されたインピーダンスを導入します。このシリーズは、ACドライブの出力側に適用され、突入電圧を抑制し、突入電流とピーク電流を低減し、実力率を改善し、グリッド高調波を抑制し、出力電流波形を改善します。ラインリアクトルは出力リアクトルとも呼ばれます。

製品・ソリューションに関する相談

ライブチャット

共有：

製品詳細

負荷リアクトルの説明：

SKS-HOCLシリーズの負荷リアクトルは、電気機器と直列に配置され、AC回路に特定の制御されたインピーダンスを導入します。このシリーズは、ACドライブの出力側に適用され、突入電圧を抑制し、突入電流とピーク電流を低減し、実力率を改善し、グリッド高調波を抑制し、出力電流波形を改善します。ラインリアクトルは出力リアクトルとも呼ばれます。

特徴

負荷リアクトルの材料特性：
柔軟な材料選択：アプリケーションの周波数に応じて、ケイ素鋼、アモルファスコアのフェライト磁性材料を選択;
優れた特性：フォイル巻線構造により、小さな直流抵抗、電磁力に対する強い耐性、短時間での優れた過負荷能力;
信頼性の高い性能：F級絶縁材料が使用されており、過酷な動作条件下でも製品が信頼性の高い性能を維持することを保証;
低騒音：低磁束密度で設計され、高い直線性のリアクトル。強力な過負荷シートにより、リアクトルの騒音は低い。

このシリーズの特性：
定格動作電力：380V/690V/1140V
動作周波数：50/60Hz
電流範囲：5-1600A
動作周囲温度：-25℃-50℃
絶縁耐力：コア-巻線、AC 3000V/50Hz/5mA/60秒間損傷なし（工場試験）
絶縁抵抗：コア-巻線、DC 1000V、抵抗 >100 MΩ
騒音：65dB未満（リアクトルから水平方向に10メートル離れた地点で測定）
保護等級：IP00
絶縁クラス：F/H
規格：GB 19212.1-2008、GB/T1094.6-2011
