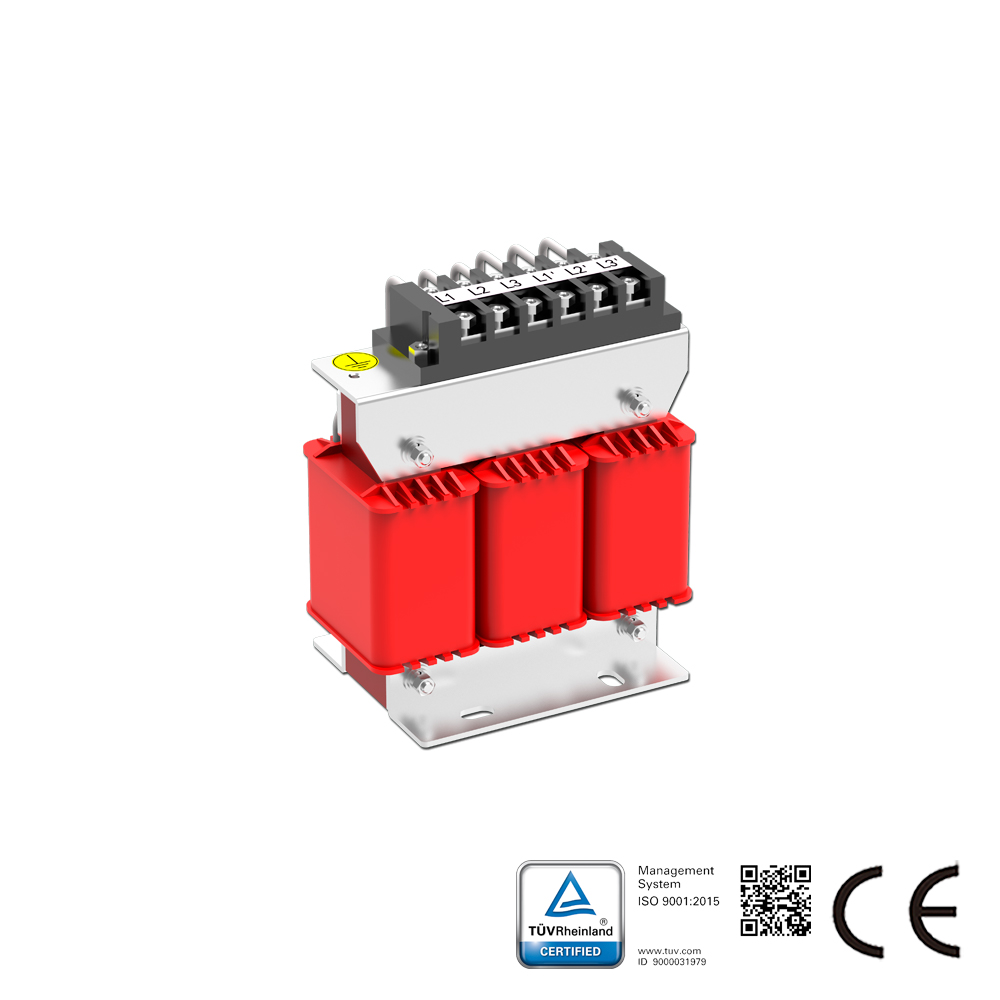

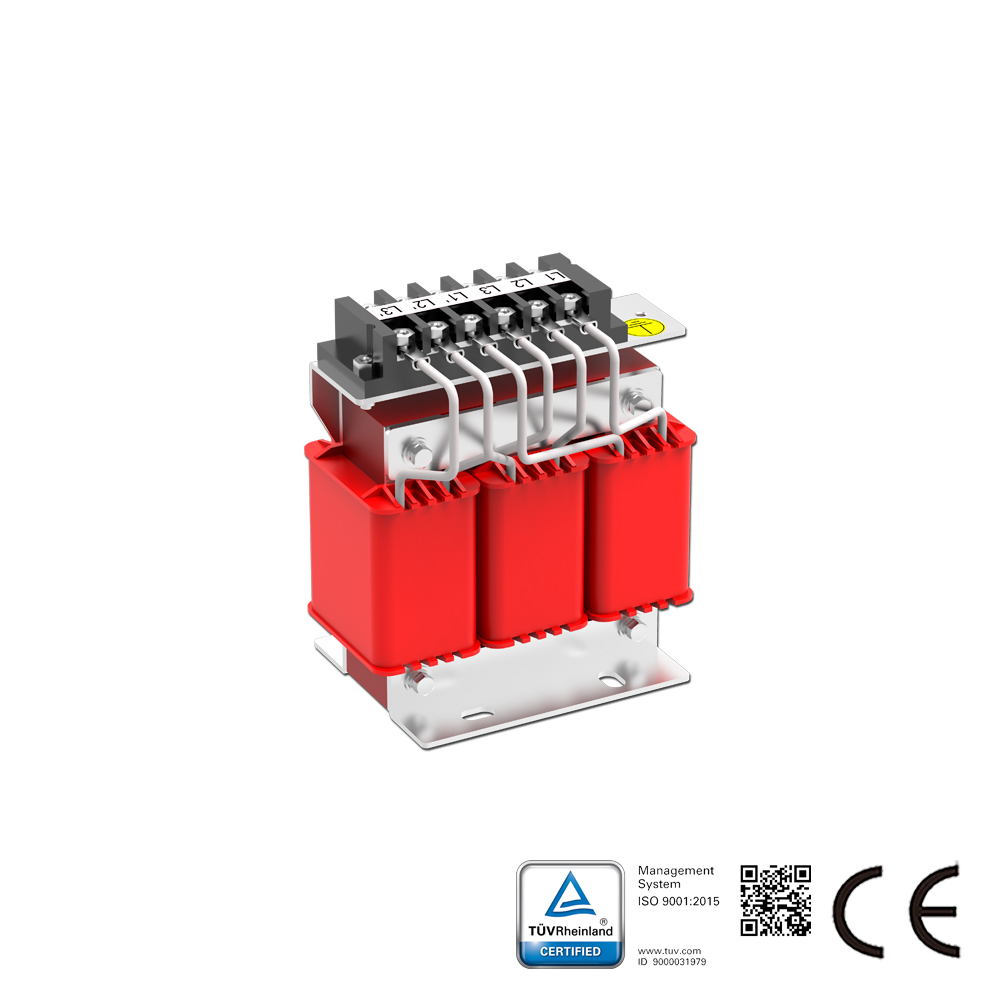

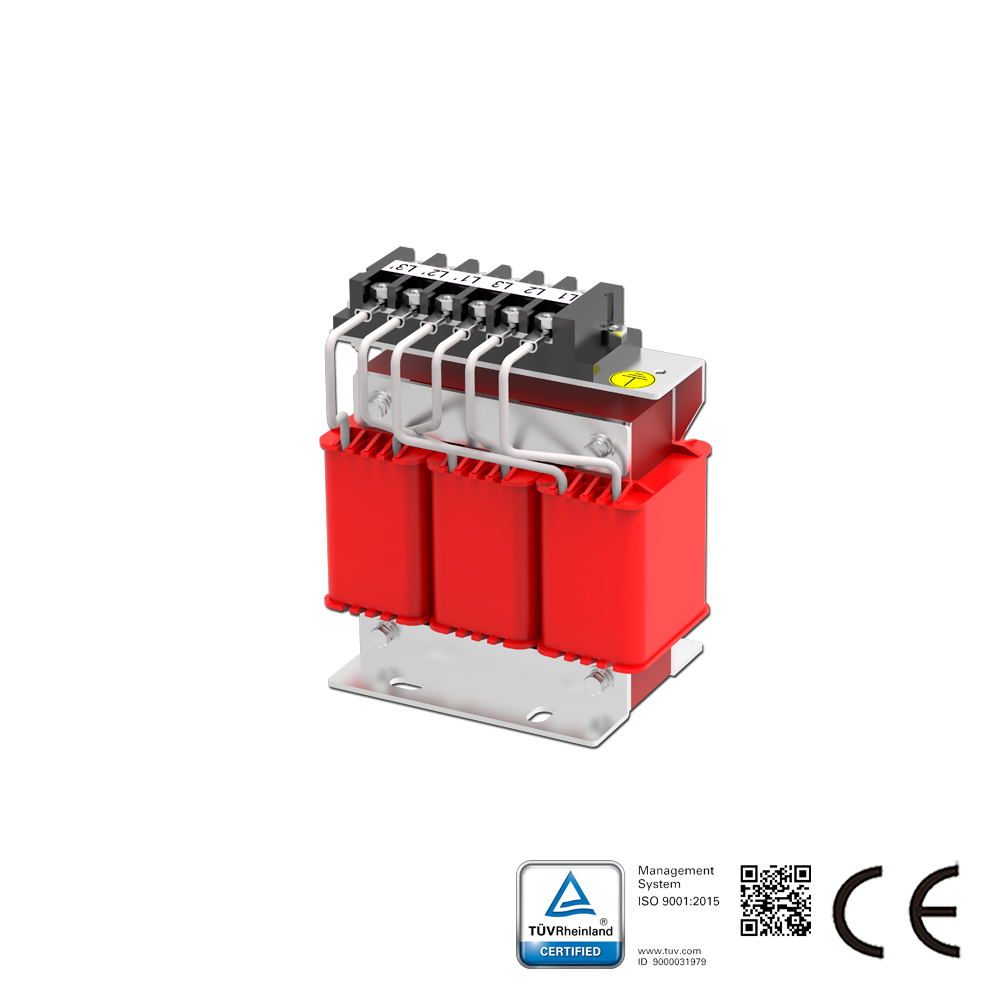

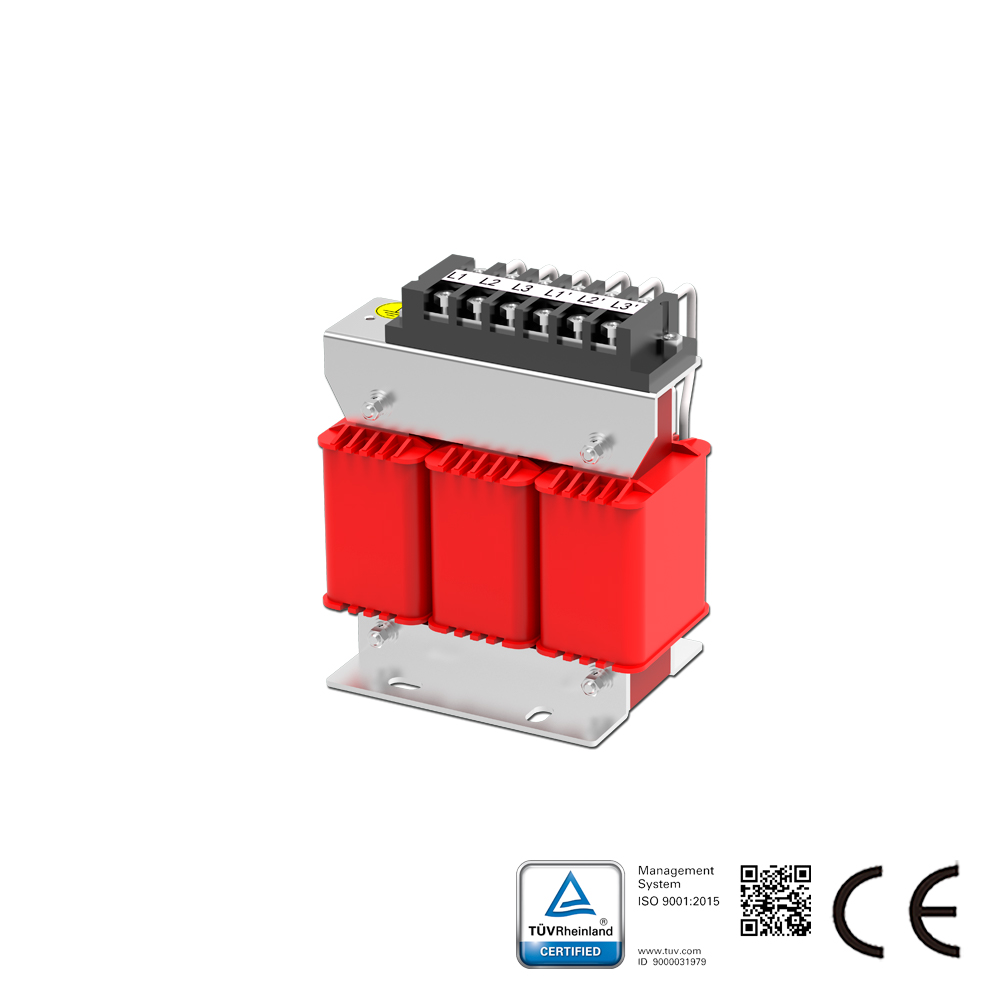

負荷リアクトルの説明：

SKS-OCLシリーズ負荷リアクトルは、電気設備と直列に接続され、交流回路に特定の制御されたインピーダンスを導入します。本シリーズは、AC駆動装置の出力側に適用され、突入電圧を抑制し、突入電流およびピーク電流を低減し、有効力率を改善し、系統高調波を抑制し、出力電流波形を改善します。ラインリアクトルは、出力リアクトルとも呼ばれます。

負荷リアクトルの材料特性：
柔軟な材料選択：適用周波数に応じて珪素鋼板、フェライト磁性材料、アモルファスコアを選択可能。
優れた特性：箔巻き構造により、直流抵抗が小さく、電磁力に対する耐性が強く、短時間の過負荷能力に優れる。
信頼性の高い性能：Fクラス絶縁材料を採用し、過酷な作動条件下でも製品の信頼性を確保。
低騒音：低磁束密度設計により高直線性を実現。強力な過負荷シートを備え、リアクトル騒音を低減。

本シリーズの特性：
定格作動電圧：380V/690V/1140V
作動周波数：50/60Hz
電流範囲：5-1600A
作動環境温度：-25℃～50℃
絶縁耐力：コア－巻線間、AC 3000V/50Hz/5mA、60秒間無破壊（工場試験）
絶縁抵抗：コア－巻線間、DC 1000V、抵抗値＞100MΩ
騒音：65dB以下（リアクトルから水平方向10m離れた地点で測定）
保護等級：IP00
絶縁クラス：F/H
規格：GB 19212.1-2008／GB/T 1094.6-2011

負荷リアクトルの適用：
インバータおよびモーター向け
