| 定格電流範囲 (A) | 124 |
| 定格電圧範囲 (V) | 400 |
| 相 | 3相 |
| 電力範囲 (kW) | 110 |
| スイッチング周波数 | ≥2.5kHz |
| THDi | <5% |
| THDv | <5% |

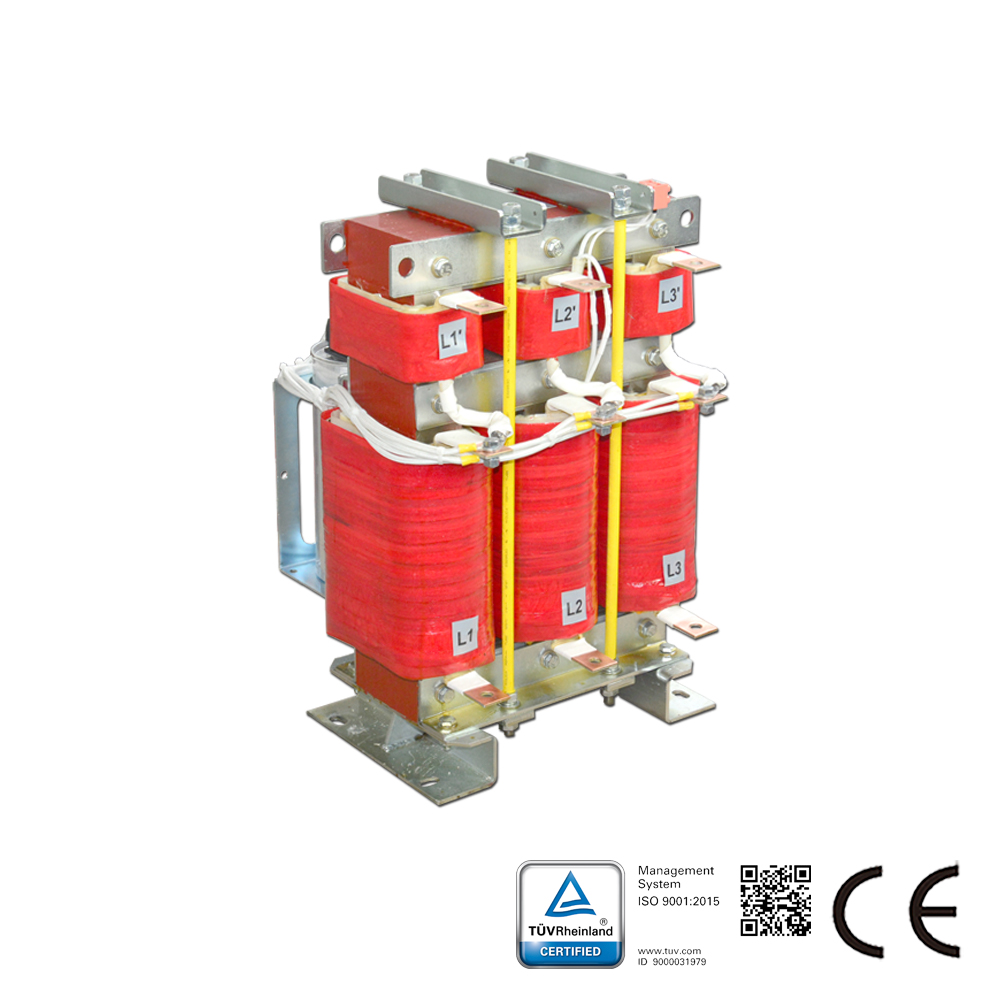

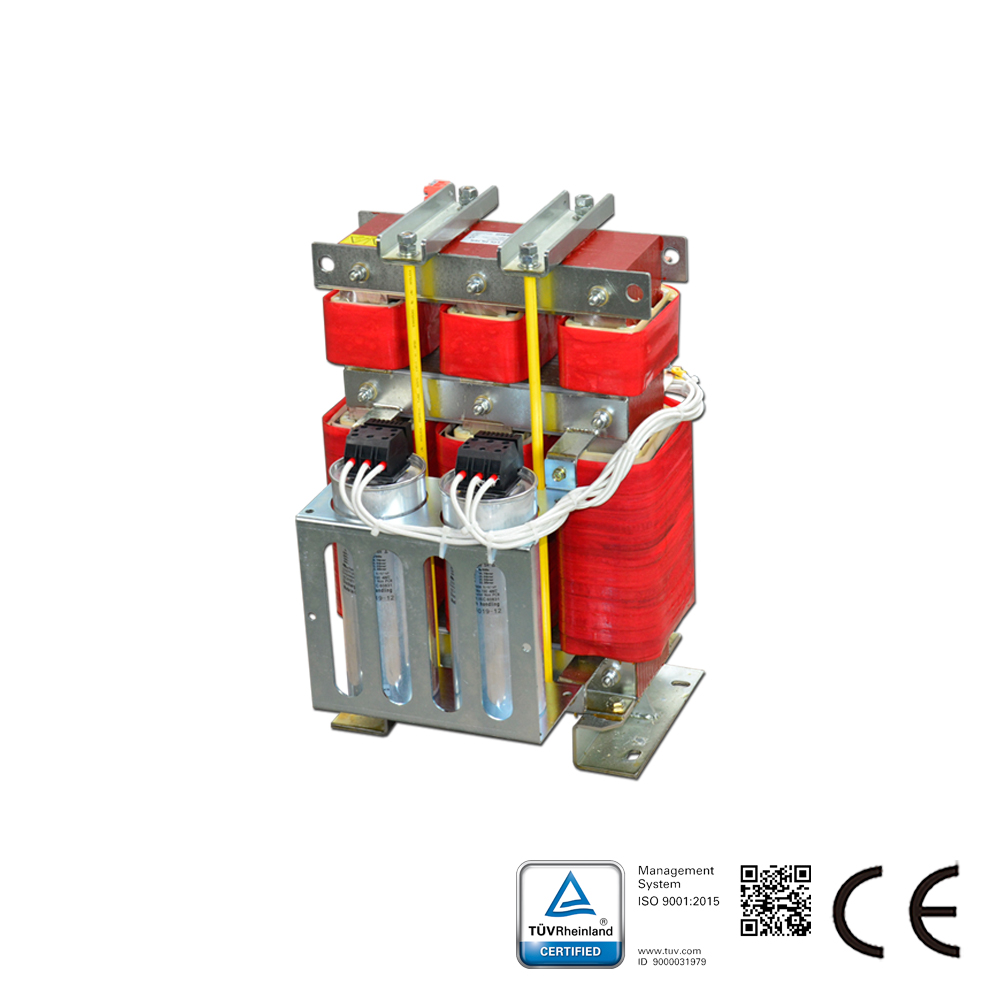

LCLフィルタは、系統連系時の高調波電圧問題を解決し、PWM電圧波形を純粋な正弦波に変換して電力系統への歪みを低減し、システム全体の正常な動作を確保するために設計されています。LCLフィルタは電流高調波も制限します。
LCLフィルタの特長：
アクティブインフィードコンバータ（AIC）の電力品質向上
グリッド側へのパルス周波数の高い減衰
電流発振を抑制する内蔵ダンピング抵抗
保護等級：IP00
顧客固有の要件に応じた変更が可能
CE認証に準拠した設計
LCLフィルタの技術データおよび測定条件：
定格電圧：400 V AC（50/60 Hz）
定格電流：50 °Cの定格温度に基づく1)
試験電圧：2240 V DC、2秒（ライン間）、2720 V DC、2秒（ライン－ケース間）
過負荷能力：定格電流の1.5倍、1時間あたり3分間
アクティブインフィードコンバータ（AIC）/周波数インバータのキャリア周波数：2 kHz～8 kHz
モータ周波数：0 Hz～100 Hz
モータケーブル長：150 m未満
騒音：約72 dB
気候区分（IEC 60068-1）：25/100/21
端子：
フィンガーセーフ端子台（16 A～66 A）
AICリアクトルおよびラインリアクトル用バスバー（100 A～400 A）
LCLフィルタの適用例：
アクティブインフィードコンバータ（AIC）、四象限周波数インバータ、太陽光発電（PV）その他の系統連系形コンバータを必要とする新エネルギー用途。
