製品説明：

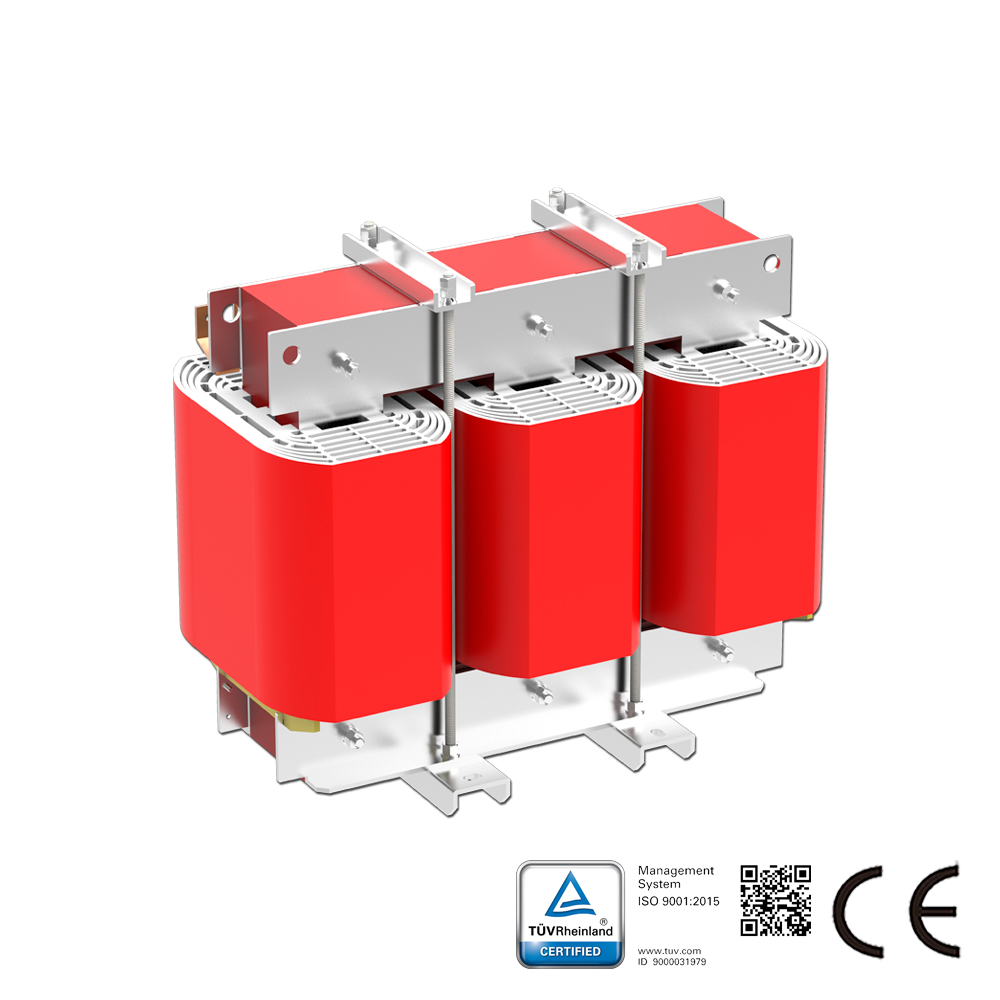

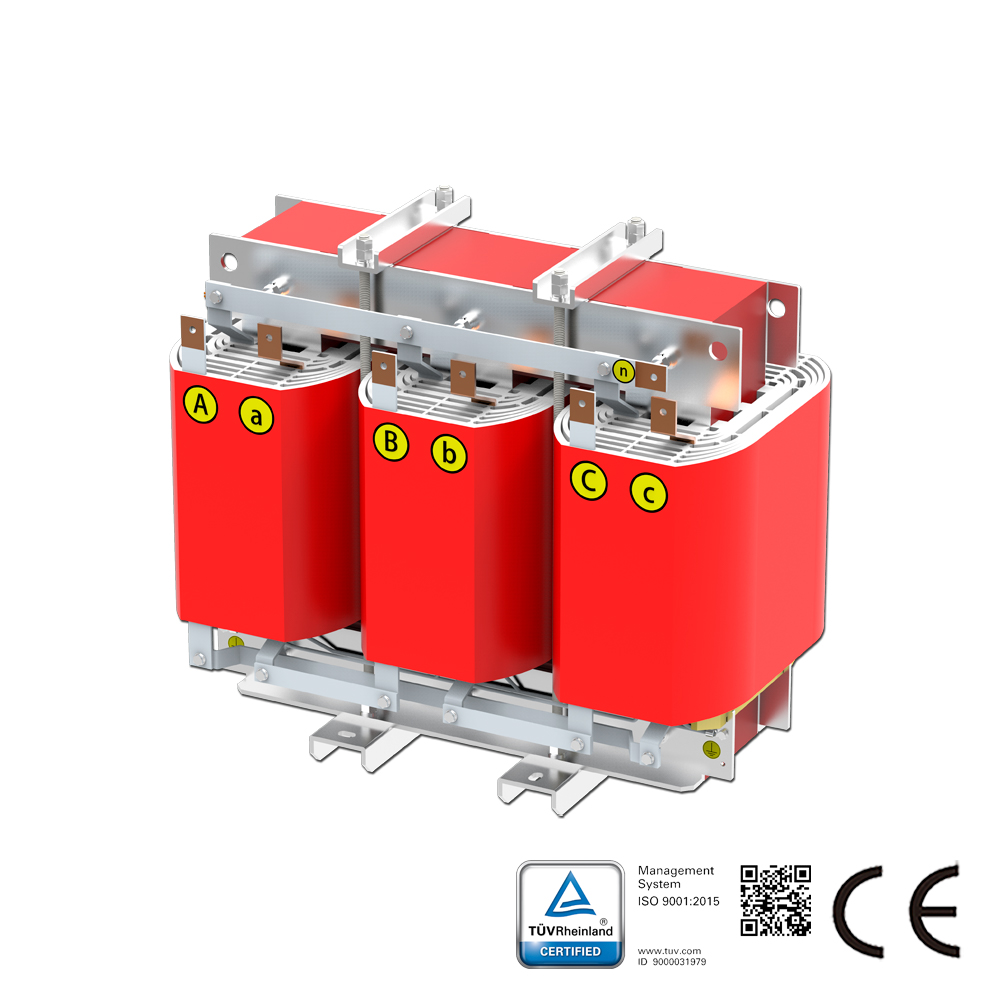

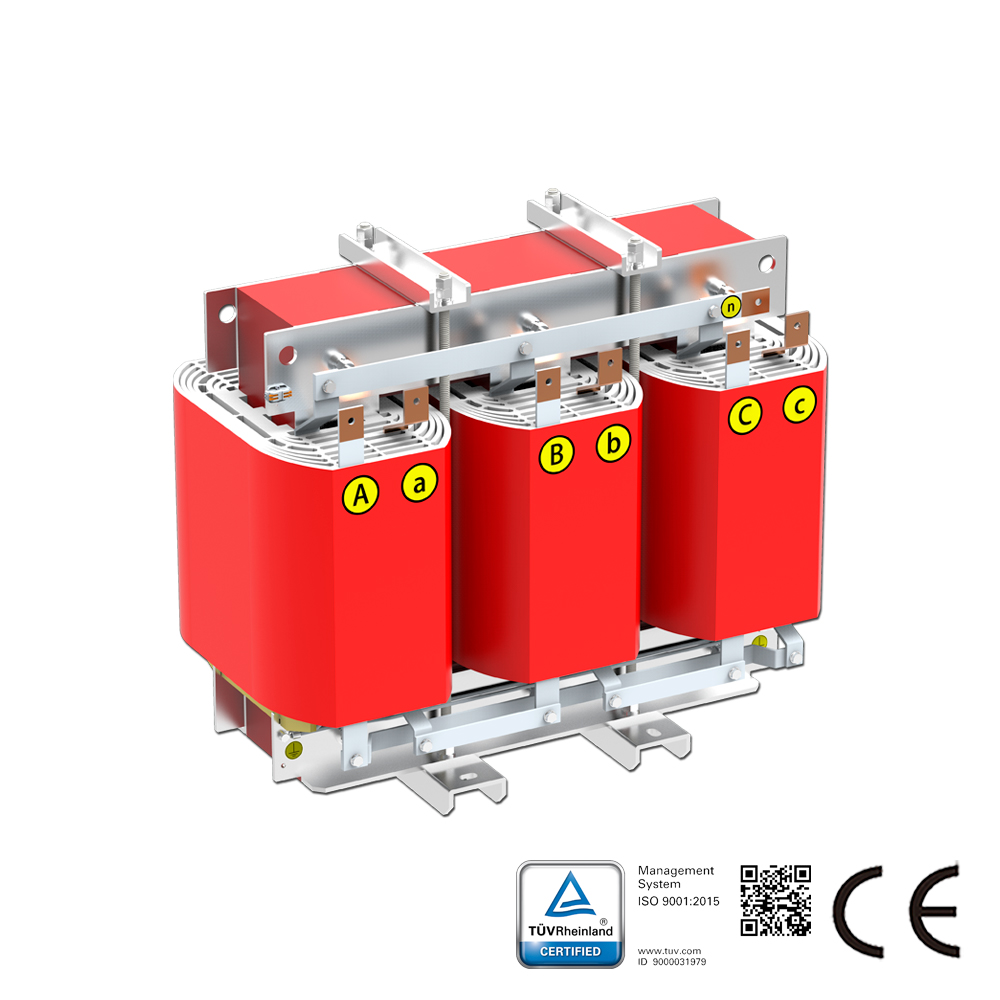

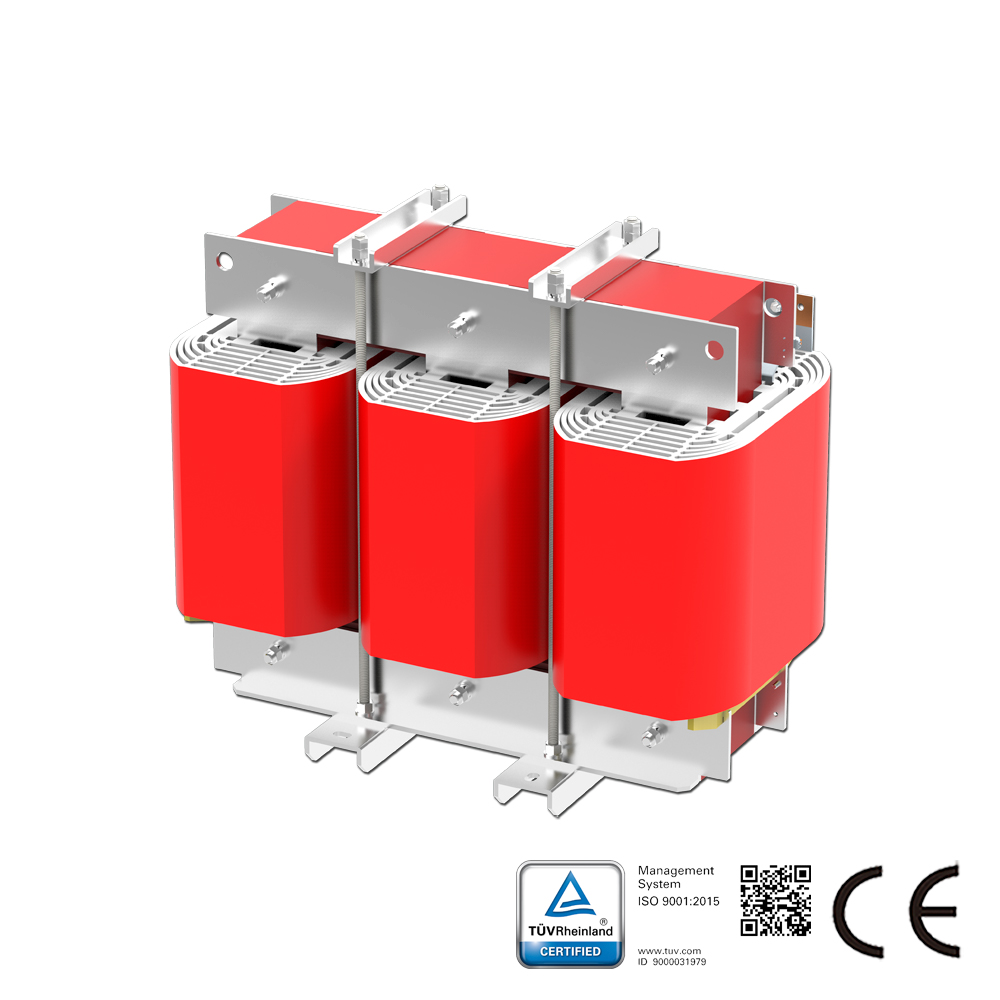

K13係数三相絶縁変圧器は、高調波非線形負荷向けに特別に設計された三相乾式絶縁変圧器です。その鉄心はK=13定格であり、高調波電流による追加発熱に耐え、高調波環境下での安定動作を保証します。中～高調波シナリオ（THDi ≤ 約60%）に適し、70%～90%の非線形負荷（例：データセンター、UPS、可変周波数駆動装置）に対応します。

核心機能：高調波を除去するものではなく、特殊設計により高調波発熱を抑制し、巻線の過熱を防止し、使用寿命を延長します。

基本パラメータ：

定格容量：10kVA～1000kVA
入力電圧：三相380V-690V（±10%）
出力電圧：三相380V-690V（±10%）
周波数：50/60Hz
結線方式：Dyn11
冷却方式：AN（自然空冷）/ AF（強制空冷）
絶縁クラス：F種（155°C）、H種（180°C）
保護等級：IP00 / IP20 / IP54
規格：IEC 60076-11、UL 5085、GB 6450

主要設計特長（標準変圧器との差別化）

巻線設計：
180°C以上の耐熱定格電線を使用し、表皮効果及び高調波加熱に耐性を確保
導体断面積を拡大し、巻線工程を最適化することで高調波損失を低減
中性線導体容量を拡大（三相不平衡及び零相高調波に対応）

鉄心：低損失ケイ素鋼板を採用し、鉄損を低減し温度上昇を抑制
絶縁・シールド：一次二次間電気絶縁＋静電シールドによりコモンモード干渉を抑制し、中性点対地電圧を低減
温度上昇制御：K13高調波負荷条件下において、巻線温度上昇は絶縁種別限界値を超えない
製品特長：
高調波対応性：K13定格、70%～90%の非線形負荷（UPS、サーバー、VFD、整流器）に最適
乾式安全性：無油、難燃、防爆、メンテナンスフリー — 屋内、データセンター、病院に最適
高効率・低騒音：効率≧98%、騒音＜55dB（AN冷却）
長寿命・高信頼性：H種絶縁、最適化された放熱設計、24時間連続高負荷（負荷率95%超）に対応
柔軟な設置：コンパクト設計、床置き又はキャビネット設置対応、産業用及び建築用配電に適合
規格準拠：IEC/UL/GB規格に準拠、データセンター、産業施設、医療現場などの要求環境に適合

典型的な用途：
データセンター：サーバー、UPS、精密空調、PDU配電
産業オートメーション：可変周波数ドライブ（VFD）、サーボ、DCドライブ、溶接機器
医療・通信：医用画像機器、手術室設備、通信基地局、PBX
商業ビル：LED照明、エレベーター、オフィス電子機器群
