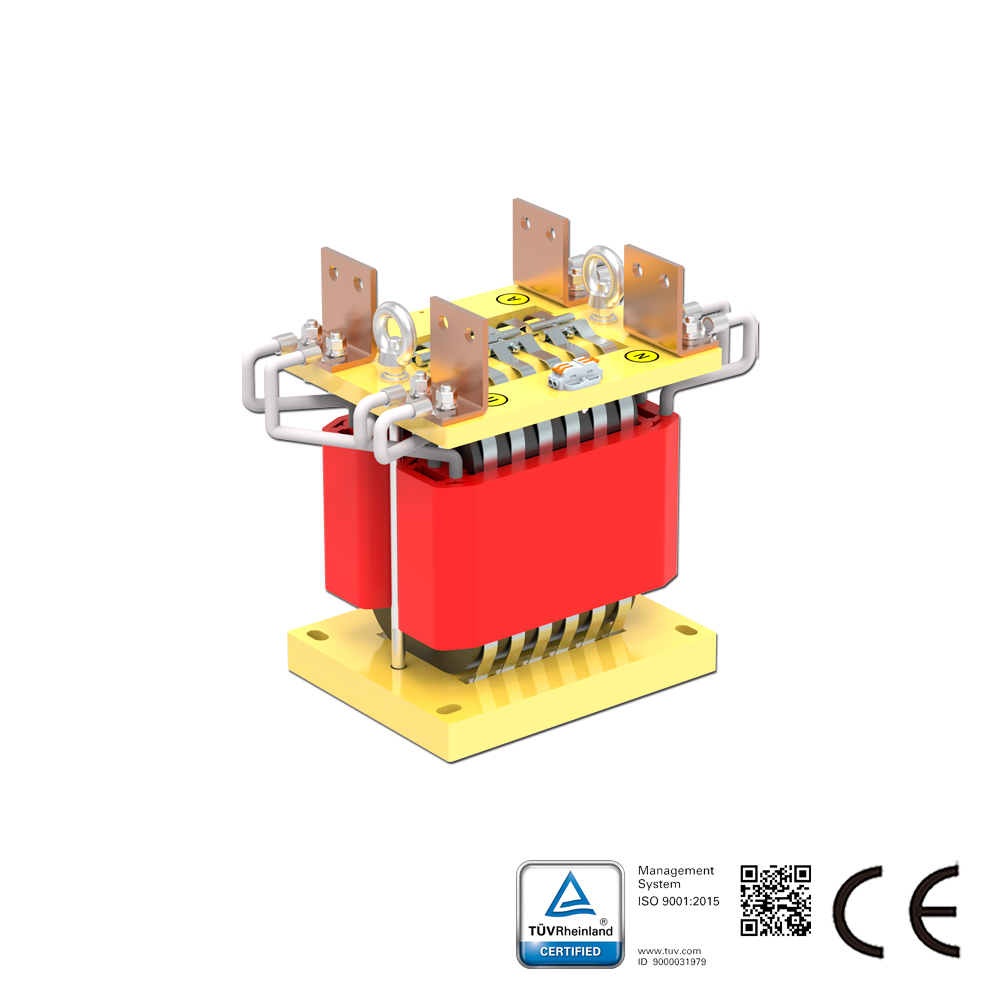

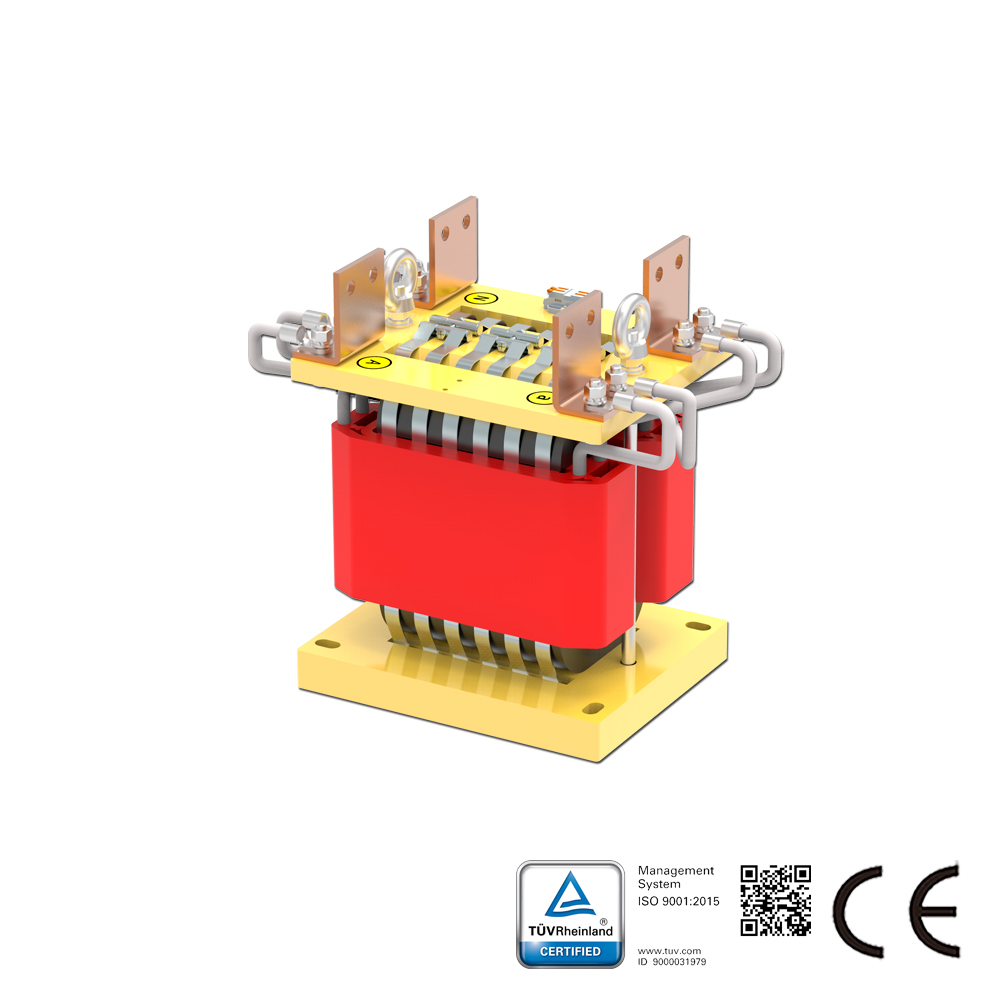

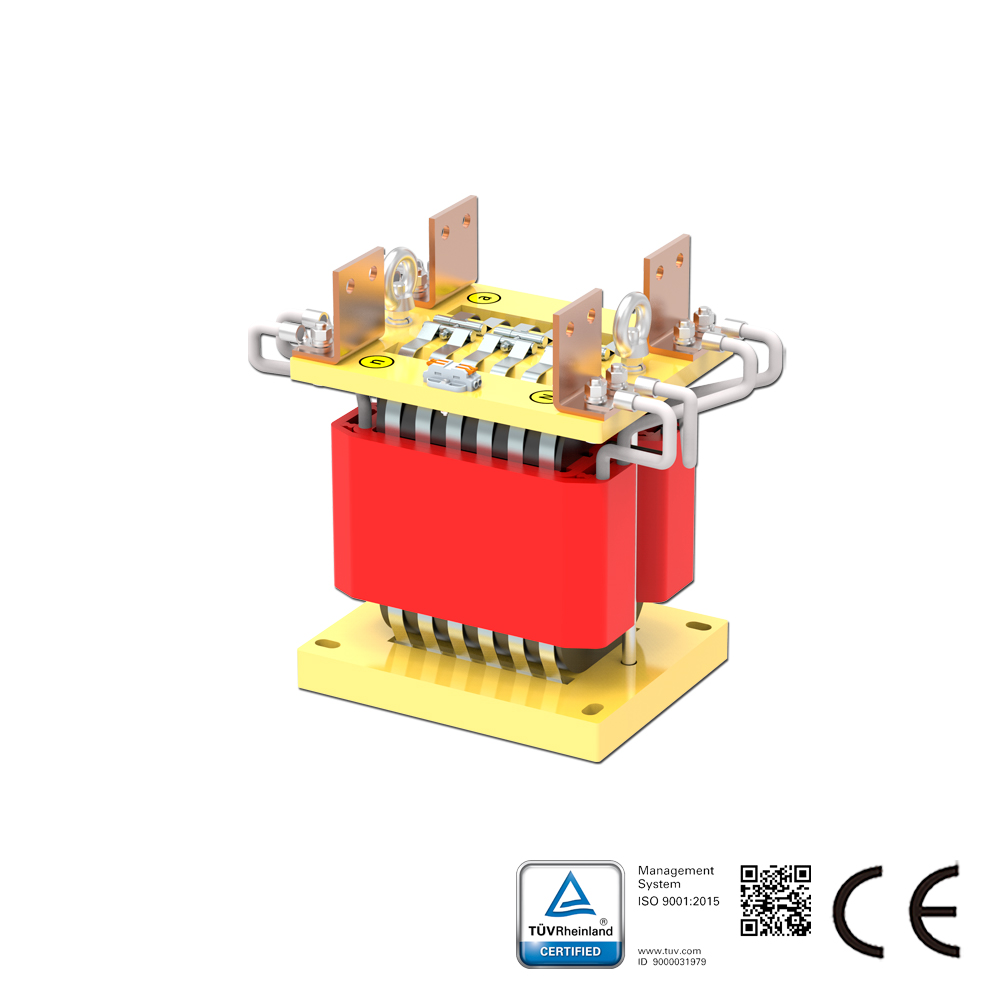

高出力高周波トランスの製品説明

この高出力高周波トランスは、10kW以上の電力レベルに焦点を当て、中高出力電力電子機器向けに特別に開発されたコアエネルギー変換コンポーネントです。「効率的、安定、耐久性、カスタマイズ可能」として位置付けられ、従来の高出力トランスの業界の痛点—すなわち、かさばり、低効率、高損失—を克服することを目指しています。本製品は、高度なコア設計と精密巻線技術を統合し、10kHzから300kHzの周波数範囲で効率的に動作します。電圧変換と電気的絶縁を確実に実行し、コンパクトなサイズと堅牢な性能のバランスを取ります。産業現場や屋外エネルギー貯蔵システムなどの複雑な動作条件に適応するよう設計されたこのトランスは、幅広い高出力機器に信頼性の高いエネルギー変換サポートを提供します。産業、新エネルギー、輸送などのハイエンドセクターにサービスを提供し、高出力デバイスのアップグレードと省エネ・損失低減を実現するための不可欠なコアコンポーネントです。

主要設計特長

•最適化磁気回路設計：フェライト、アモルファス、またはナノ結晶の高周波コアを採用し、科学的なコア選定とエアギャップ計算により磁気回路構造を最適化。高周波損失を効果的に低減し、電力密度を大幅に向上させ、大電力処理の基盤を提供します。
•高度な巻線プロセス：大電力条件下での近接効果と表皮効果に特化して最適化。高純度無酸素銅巻線を採用し、リッツ線またはフォイル巻線技術を組み合わせることで、損失を抑制しつつ安定した電流伝送を実現します。
•寄生パラメータ制御：巻線配置を最適化し、漏れインダクタンスや浮遊容量などの寄生パラメータを厳格に制御。フロントエンドのパワースイッチング素子への影響を低減し、サージ電圧やサージ電流を防止して、機器の動作安全性を向上させます。
•絶縁および保護設計：巻線は真空含浸または全体ポッティング処理を施す。クラスH以上の絶縁材料を採用し、高強度筐体と組み合わせることで、絶縁性能と過酷環境への適応性を両立し、製品寿命を延長します。

製品特長

•大電力処理能力：10kW～500kWの電力出力を安定して供給可能。カスタマイズによりさらに大容量の電力定格にも対応し、各種中～大電力機器の連続運転要件を満たし、高周波条件下でのエネルギー変換用途に適しています。
•高エネルギー変換効率：95%～99%の変換効率を達成し、電気損失を大幅に低減。運用エネルギー消費と冷却要求を削減し、グリーン省エネのトレンドに適合し、企業の運用コスト削減に貢献します。
•安定かつ耐干渉動作：高周波条件下でも安定動作し、顕著な波形歪みは発生しません。優れた電磁両立性（EMC）を備え、外部電磁干渉に耐え、システム全体の安定性と信頼性を確保します。
•堅牢で耐久性に優れ、メンテナンスが容易：高い筐体保護等級、優れた絶縁性能、高温・湿気・経年劣化に耐性。寿命は20,000時間を超え、メンテナンス頻度とコストを低減します。
•高いカスタマイズ適応性：入出力電圧、電力定格、巻線方式、取付寸法、冷却方式を顧客要件に応じてカスタマイズ可能。多様な用途に柔軟に対応し、追加の機器配置調整を必要としません。

代表的なアプリケーションシナリオ

この高出力高周波トランスは、コアエネルギー変換コンポーネントとして、その高い電力容量、高効率、高安定性を活かし、さまざまな中～高出力の機器やシステムで広く使用されています。具体的なシナリオは以下のとおりです。

• 産業分野： 高出力スイッチング電源、アルゴンアーク溶接機、電気集塵機、脱硫脱硝装置、産業用周波数変換器、誘導加熱装置など、産業用生産設備に安定した電圧変換とエネルギーサポートを提供します。
• 新エネルギー分野： 太陽光発電用インバータ、蓄電用電力変換システム（PCS）、電気自動車用充電ステーション、車載充電器など、再生可能エネルギー発電、エネルギー貯蔵、電気自動車アプリケーションの高出力エネルギー変換ニーズに対応します。
• 交通分野： 鉄道交通用電源システム、電気自動車用駆動システム、軽量HVDC送電設備など、交通分野における高出力機器の安定動作を保証します。
• その他の分野： 固体変圧器（SST）、高出力UPSシステム、医療機器（大型診断装置）、航空宇宙用電源など、ハイエンド機器に効率的で信頼性の高いエネルギー変換ソリューションを提供します。
