回生駆動用及び太陽光発電用フィルタリングリアクトル

回生駆動用及び太陽光発電用フィルタリングリアクトル
ホーム›製品›AC/DCリアクトル›回生駆動用及び太陽光発電用フィルタリングリアクトル›フィルタリアクトル、定格電流33A、定格電圧27.5kV

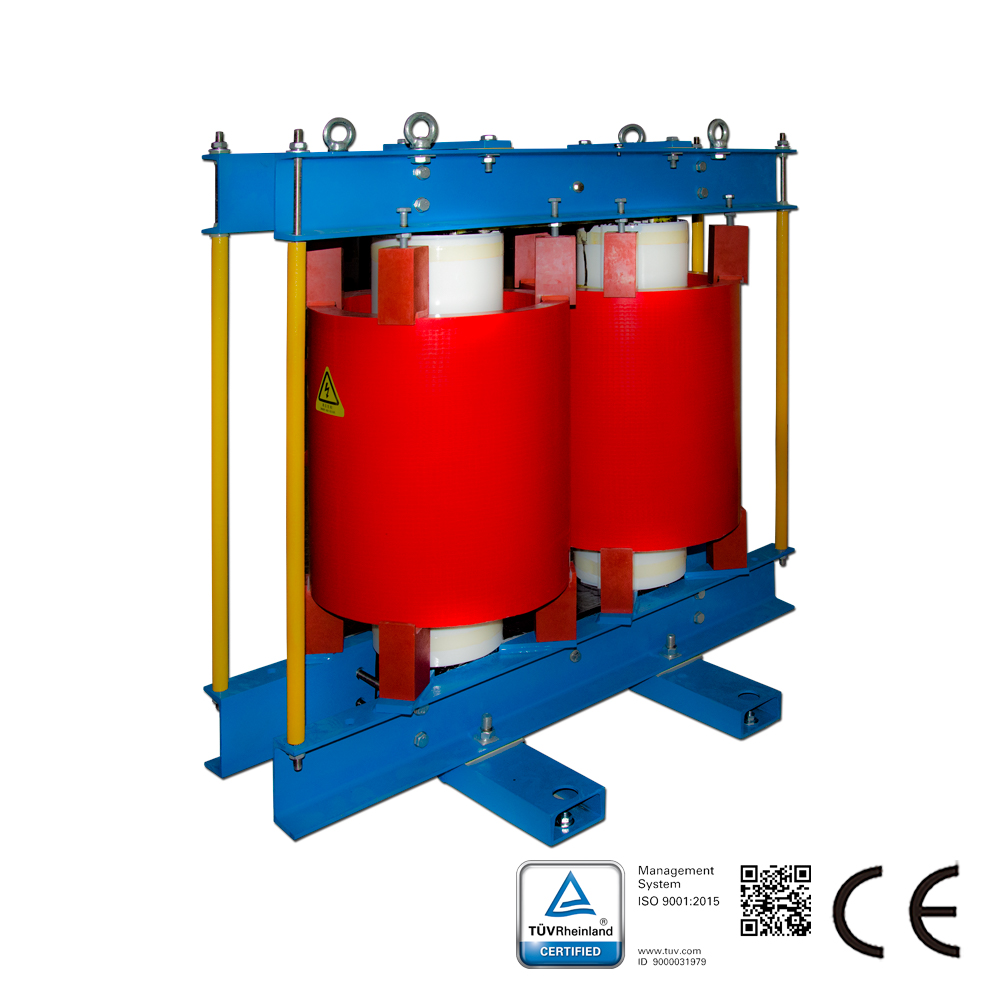

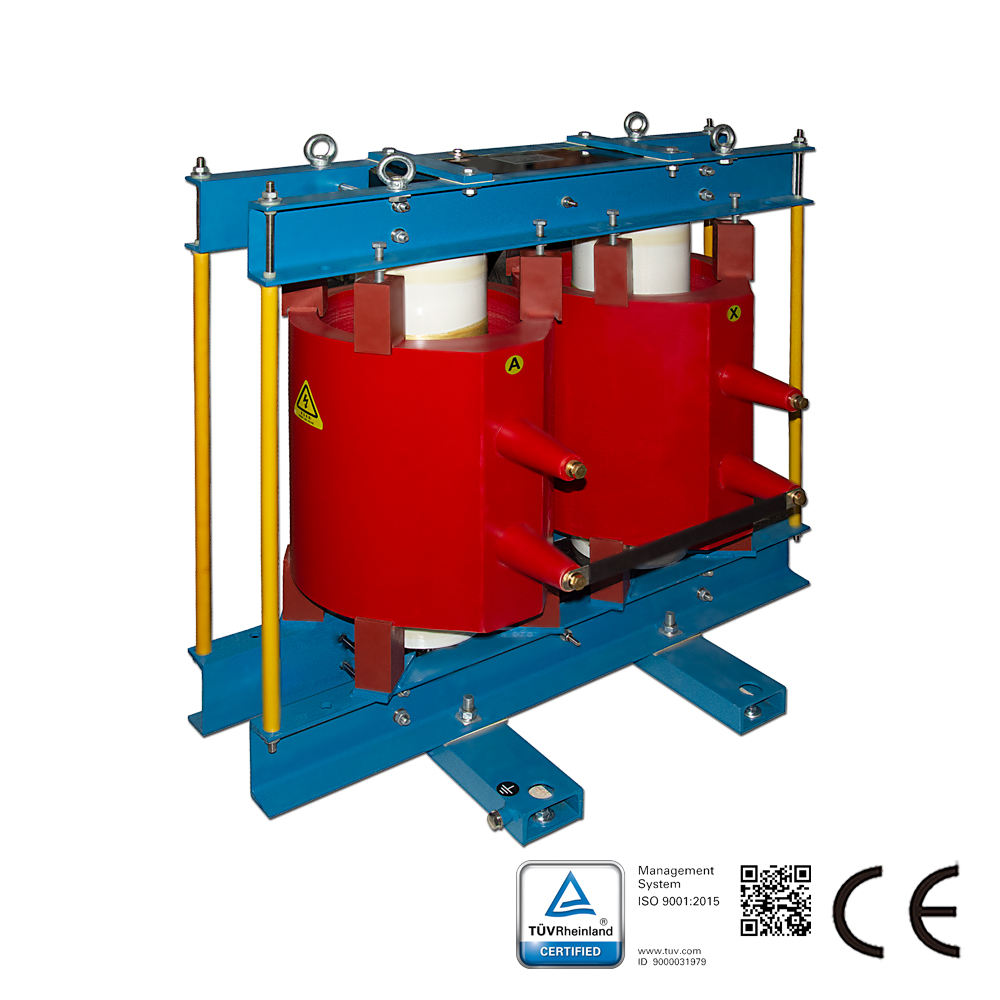

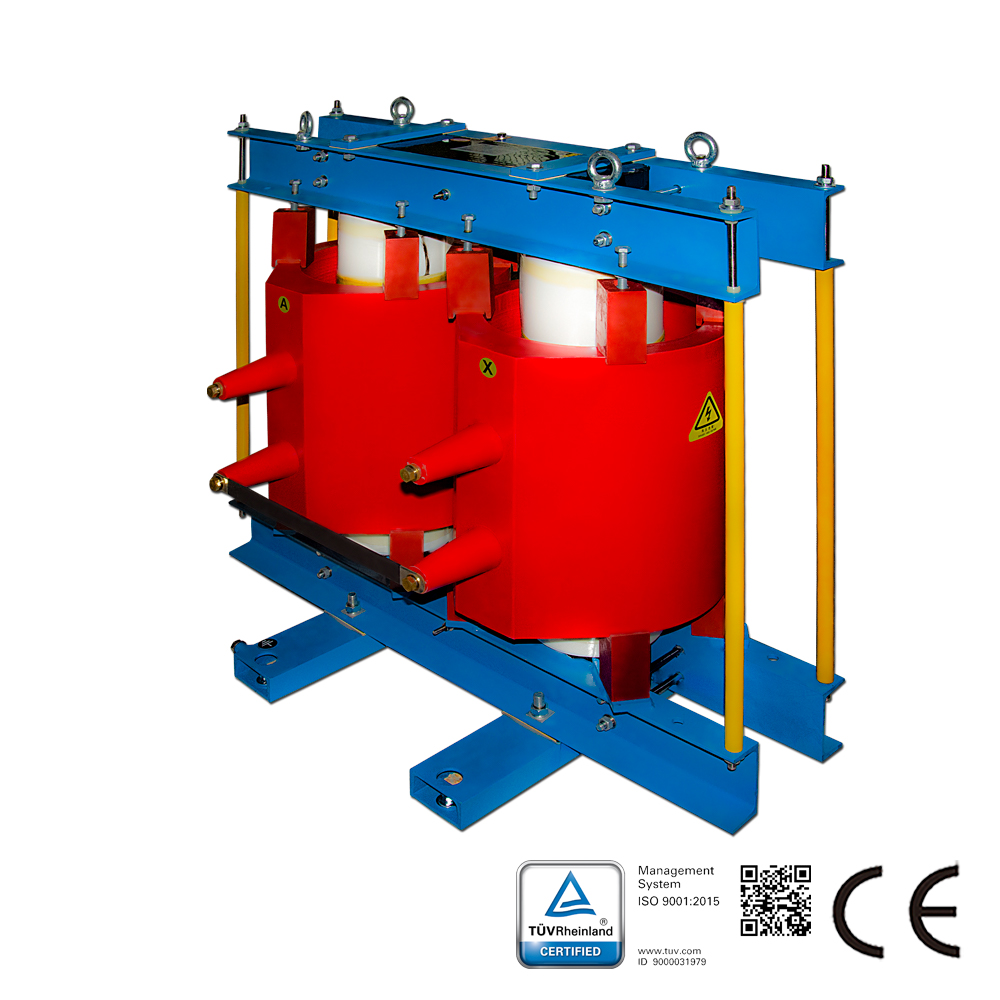

フィルタリアクトル、定格電流33A、定格電圧27.5kV

モデル：SKS-AFER-0033-A6/70KV
フィルタリアクトルの説明： フィルタリアクトルはコンデンサと組み合わせて高調波回路を構成し、システム内の高調波電流（主に3次、5次、7次、11次、13次およびそれ以上の次数）を低減します。フィルタリアクトルは並列接続または直列接続で設置できます。
製品・ソリューションに関する相談 ライブチャット
共有：

製品詳細

フィルタリアクトルの説明：

フィルタリアクトルはコンデンサと組み合わせて高調波回路を構成し、システム内の高調波電流（主に3次、5次、7次、11次、13次およびそれ以上の次数）を低減します。フィルタリアクトルは並列接続または直列接続で設置できます。

特徴

フィルタリアクトルの機能:
PWM整流器用LCLリアクトル、キャリア周波数: ≥2kHz、動作周波数: 50Hz、相数: 3
高調波にはVFDの電力網への干渉が含まれ、主な高調波は3、5、7、9、11、13、15、17、19次、出力側では主に5～10kHzの高周波高調波が発生します。

フィルタリアクトルの技術パラメータ:
定格電流: ≤5000A; 定格電圧: <1000V; 絶縁耐力: 巻線-接地間 3000VAC/50Hz/60秒 無損傷 絶縁抵抗: 巻線-接地間、クロスコアねじ-接地間 500VDC、絶縁抵抗 ≥100MΩ; リアクトル騒音: <65dB (リアクトルから1m) 保護: IP00; 絶縁クラス: F/H、規格: IEC289; GB10229-88 (IEC289:1987と同等)

用途

フィルタリアクトルの用途：
風力発電、太陽光発電、可変周波数駆動装置（VFD）、無停電電源装置（UPS）。

仕様・パラメータ

AC/DC AC
インダクタンス値 (mH) 68.97
IP保護等級 IP00
定格電圧範囲 (V) 27.5 kV
相 3相
定格電流範囲 (A) 33

製品やソリューションについてご質問がありますか？

  • +86 13925228810
  • Sikes@sikes-elec.com
製品・ソリューションに関する相談
おすすめの製品
当社の人気製品・売れ筋アイテム
filtering-reactor-500a-02mh-html
フィルタリアクトル、500A、0.2mH、回生ドライブ、風力発電、太陽光発電、可変周波数ドライブ（VFD）、無停電電源装置（UPS）用。
モデル： SKS-AFER-0500-AB-6-0.2
フィルタリアクトルの説明： フィルタリアクトルはコンデンサと組み合わせて高調波回路を構成し、システム内の高調波電流（主に3次、5次、7次、11次、13次およびそれ以上の次数）を低減します。フィルタリアクトルは並列接続または直列接続で設置できます。
filtering-reactor-500a-01mh-html

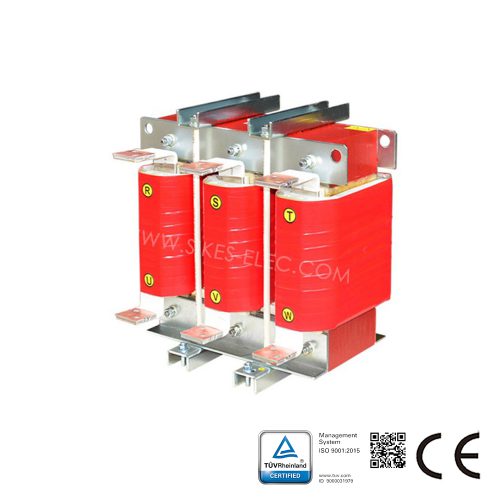

フィルタリアクトル、500A、0.1mH、回生ドライブ、風力発電、太陽光発電、可変周波数ドライブ（VFD）、無停電電源装置（UPS）用。
モデル： SKS-AFER-0500-AB-6-0.1
フィルタリアクトルの説明： フィルタリアクトルはコンデンサと組み合わせて高調波回路を構成し、システム内の高調波電流（主に3次、5次、7次、11次、13次およびそれ以上の次数）を低減します。フィルタリアクトルは並列接続または直列接続で設置できます。
filtering-reactor-227a-045mh-html

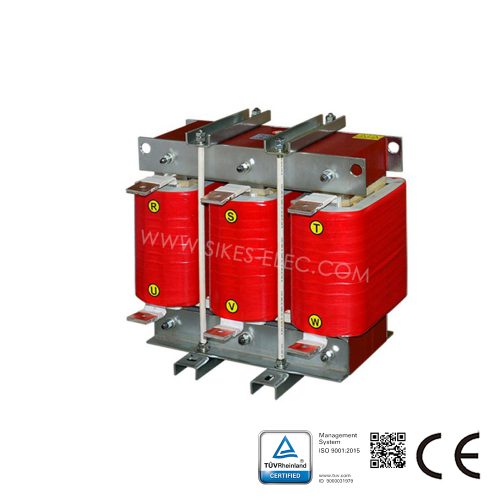

回生駆動用フィルタリアクトル、定格電流227A、0.45mH
モデル： SKS-AFER-0227-400
フィルタリアクトルの説明： フィルタリアクトルはコンデンサと組み合わせて高調波回路を構成し、システム内の高調波電流（主に3次、5次、7次、11次、13次およびそれ以上の次数）を低減します。フィルタリアクトルは並列接続または直列接続で設置できます。
filtering-reactor-120a-0318mh-01-html

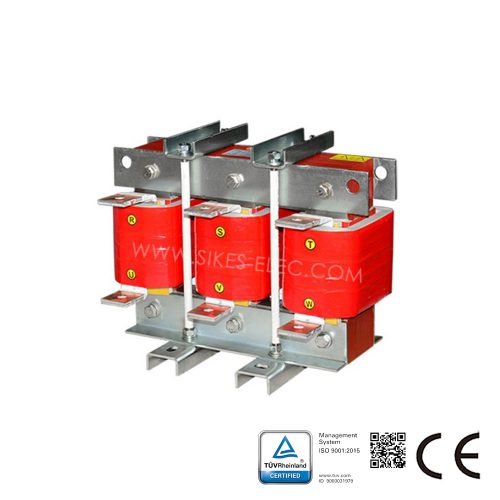

回生駆動用フィルタリアクトル、定格電流60A、0.318mH
モデル： SKS-AFER-0120-660
フィルタリアクトルの説明： フィルタリアクトルはコンデンサと組み合わせて高調波回路を構成し、システム内の高調波電流（主に3次、5次、7次、11次、13次およびそれ以上の次数）を低減します。フィルタリアクトルは並列接続または直列接続で設置できます。
filtering-reactor-33a-27kv-01-html
フィルタリアクトル、定格電流33A、定格電圧27.5kV
モデル： SKS-AFER-0033-A6/70KV
フィルタリアクトルの説明： フィルタリアクトルはコンデンサと組み合わせて高調波回路を構成し、システム内の高調波電流（主に3次、5次、7次、11次、13次およびそれ以上の次数）を低減します。フィルタリアクトルは並列接続または直列接続で設置できます。
filtering-choke-for-regenerative-drive-sks-afe-0060-al-4-15-4-html

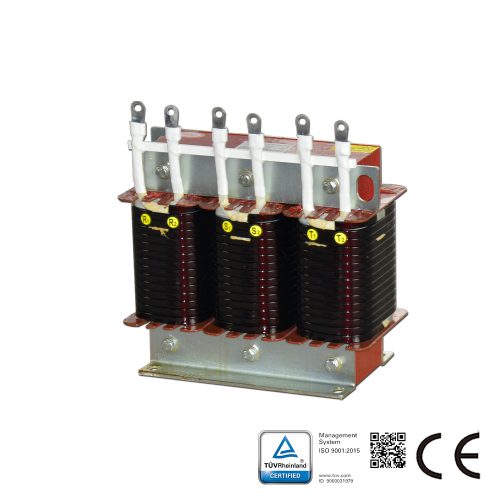

回生駆動用フィルタリアクトル、定格電流60A
