高調波の定義

非線形負荷の存在により、電力系統内の電流および電圧波形は非正弦波に歪みます。フーリエ級数による非正弦波の分解を通じて、商用周波数と同一の周波数成分を基本波と呼びます。商用周波数より高い周波数成分を高調波と呼びます。

APFの基本原理

有効電力フィルタ（APF）は電力系統と並列に接続され、負荷側の高調波および無効分をリアルタイム検出し、PWM変換技術を採用して高調波と等しく逆位相の電流を生成します。これを電力供給・配電系統に注入することで、高調波抑制および無効電力の動的補償機能を実現します。

基本特性：

1. リアルタイム追従と動的補償
瞬時無効電力理論に基づく検出技術を採用し、高調波電流をリアルタイム検出。瞬時電流の追跡制御により系統高調波の変動を自動追従します。制御性が高く、応答速度に優れます。
2. 優れた濾波特性
系統インピーダンスの影響を受けず、共振リスクがありません。
3. 柔軟な補償モード
一機多機能であり、高調波電流の濾波に加え、無効電力補償により力率改善を実現します。
4. DSPインテリジェント監視
高速DSPによる検出・演算により、高調波の正確かつ有効な検出と補償制御を保証。同時にインテリジェント監視および自動故障診断機能を有し、遠隔通信インターフェースを備えPCによるリアルタイム監視が可能です。
5. 先進的な電力変換設計
最新IGBT高周波スイッチング素子を採用。主回路は三相ブリッジ全制御PWM電流変換技術を採用し、小型・高効率・高信頼性を特徴とします。先進的な多重化技術により装置容量の拡張を実現します。
6. 標準モジュール設計
電力回路および制御回路はモジュールまたはユニット構造を採用。規格化生産を実現するとともに、使用時の信頼性および保守性を向上させます。

アクティブハーモニックフィルターの特徴：

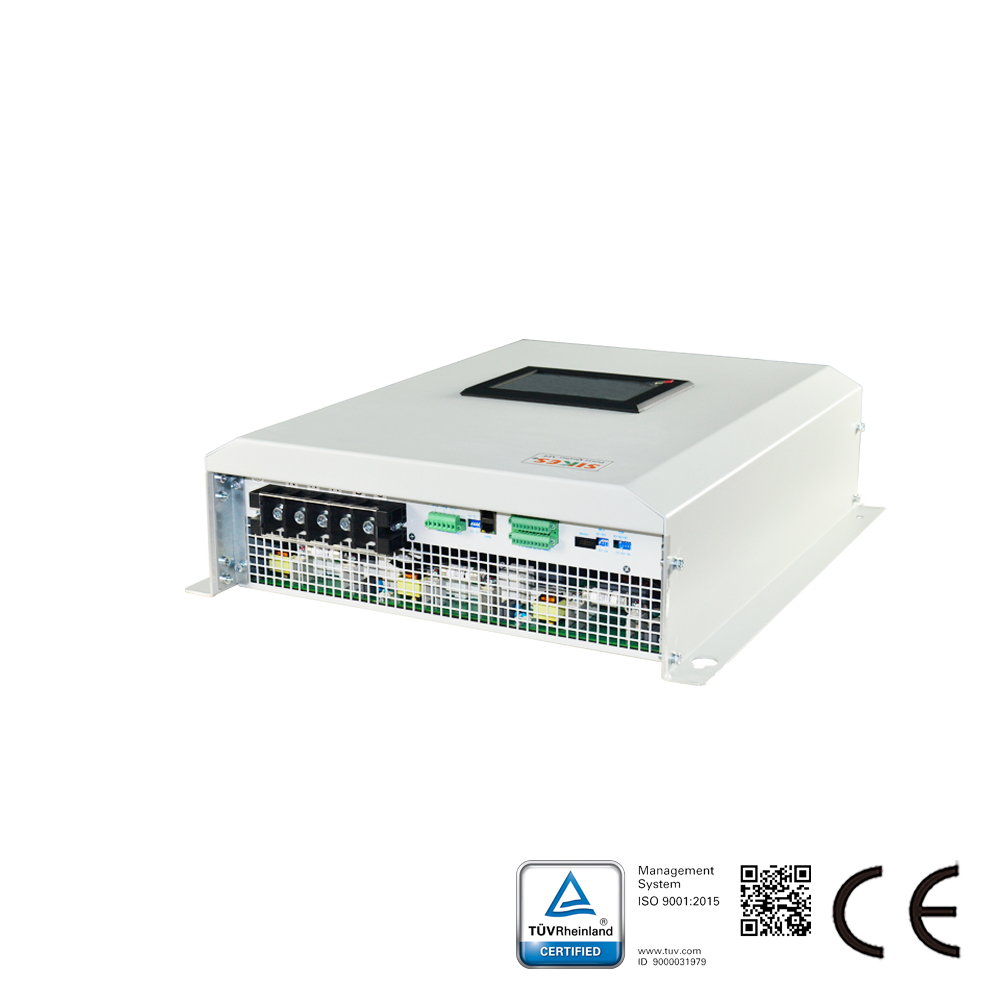

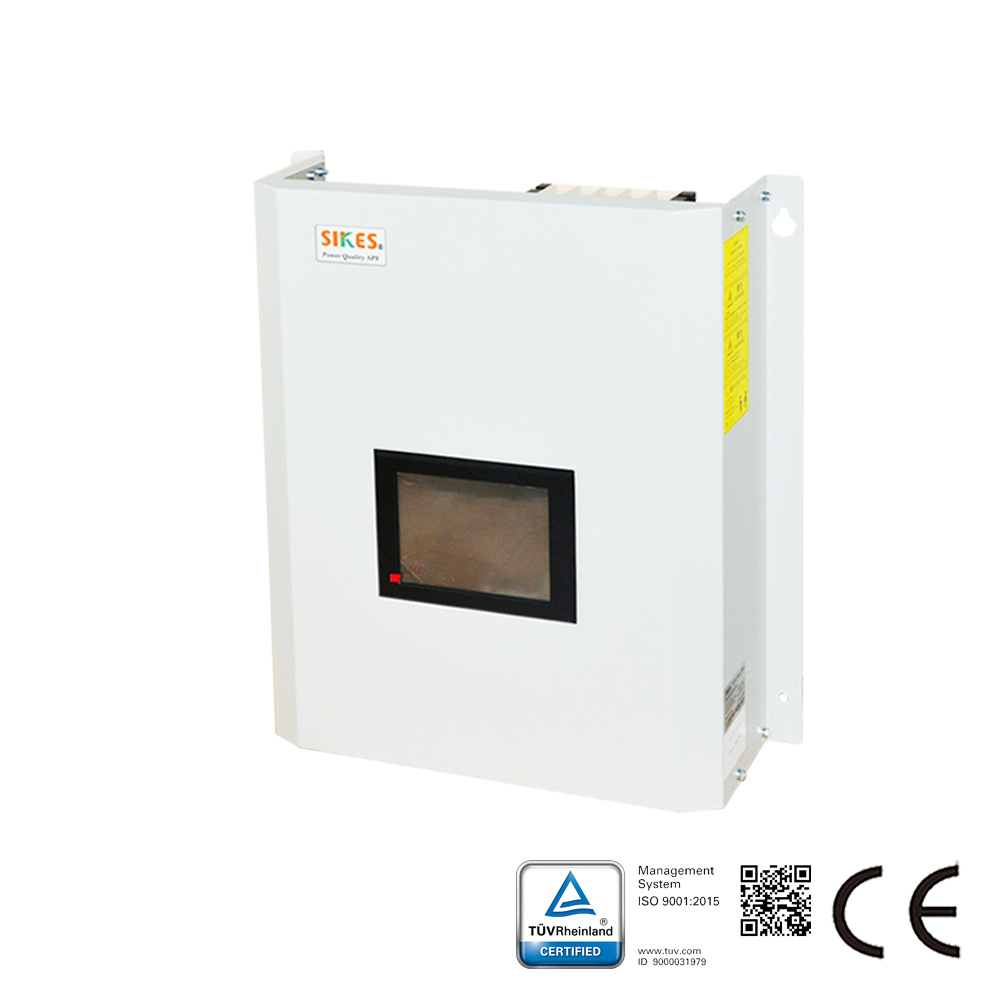

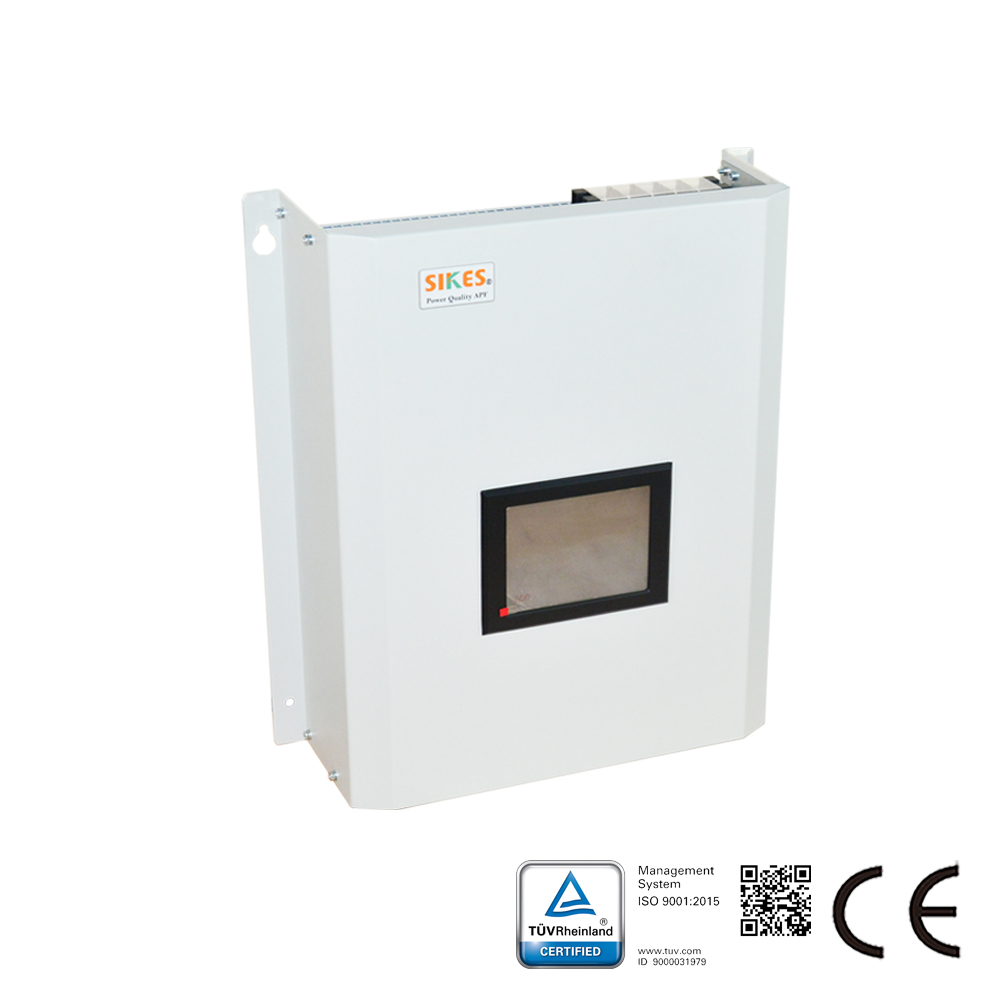

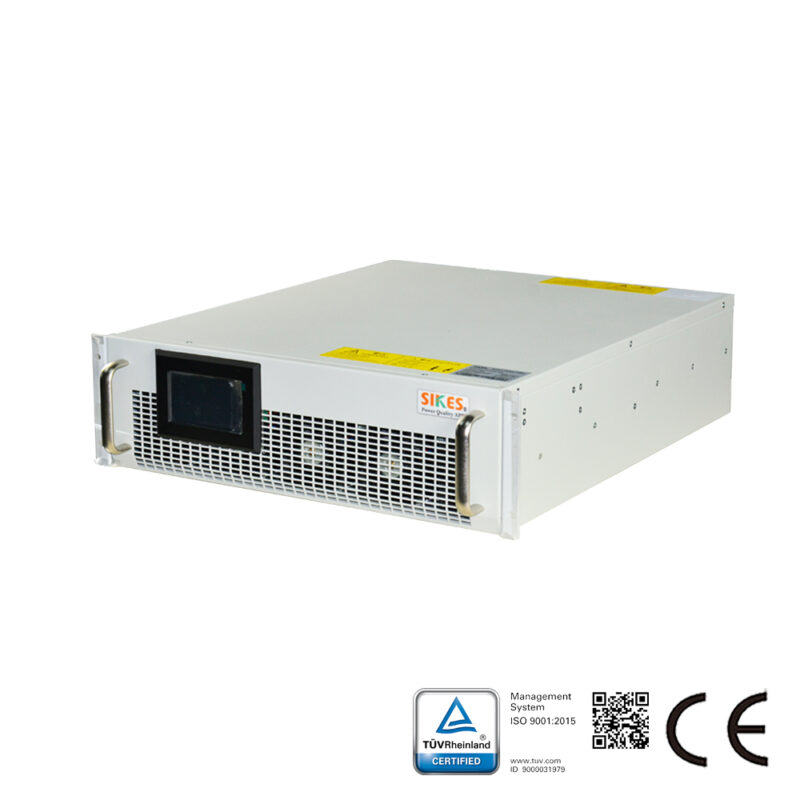

1、コンパクトなモジュラー設計により、スペースが限られたデータセンターやその他の機械室に最適です。
2、モジュラーモデルは産業用モデルと同じ設計コンセプトを採用し、環境適応性がさらに高くなっています。
3、Sikes APFの総応答時間は2ミリ秒未満で、過補償や補償不足を回避し、高精度に高調波を補償します。
4、2次から50次までの広範囲な高調波を瞬時に補償可能です。
5、補償目標を調整可能なため、最も費用対効果の高い方法で高調波低減要件を満たします。
6、豊富な機能オプションを備え、産業用モデルの保護等級はIP43まで対応可能です。
7、産業用モデルはタワー構造を採用し、高い環境適応性を有し、過酷な作動条件にも適しています。
8、産業用モデルは独立した空気ダクトとベニヤ倉庫を装備し、機器の安定した作動を確保します。
