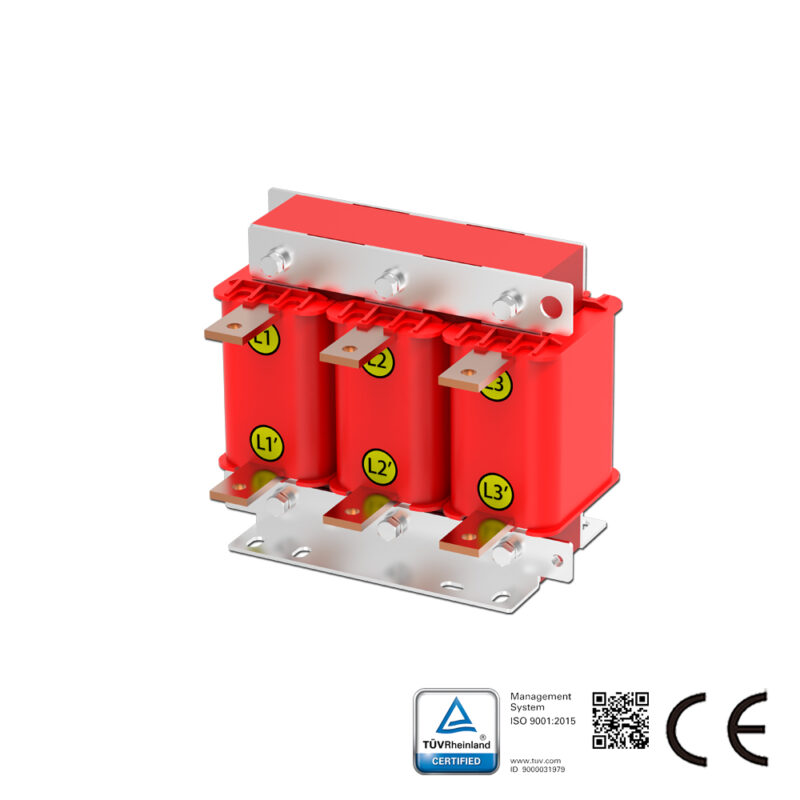

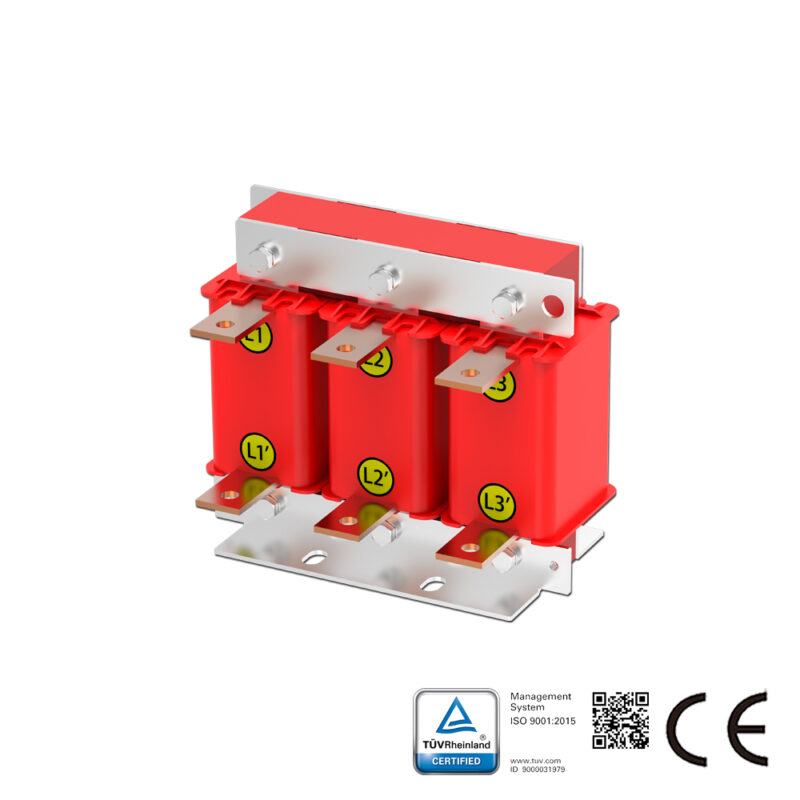

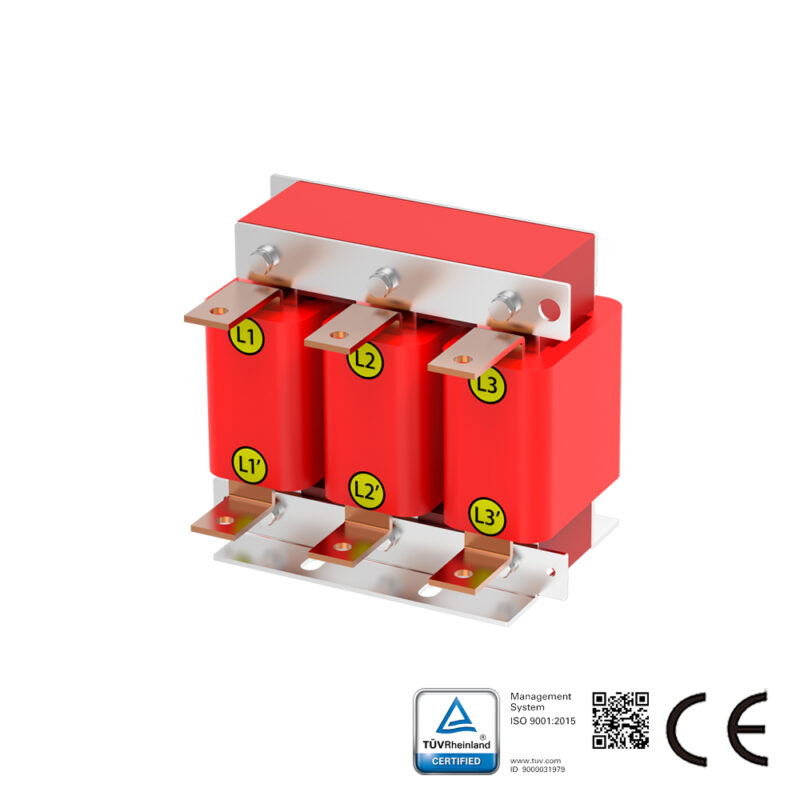

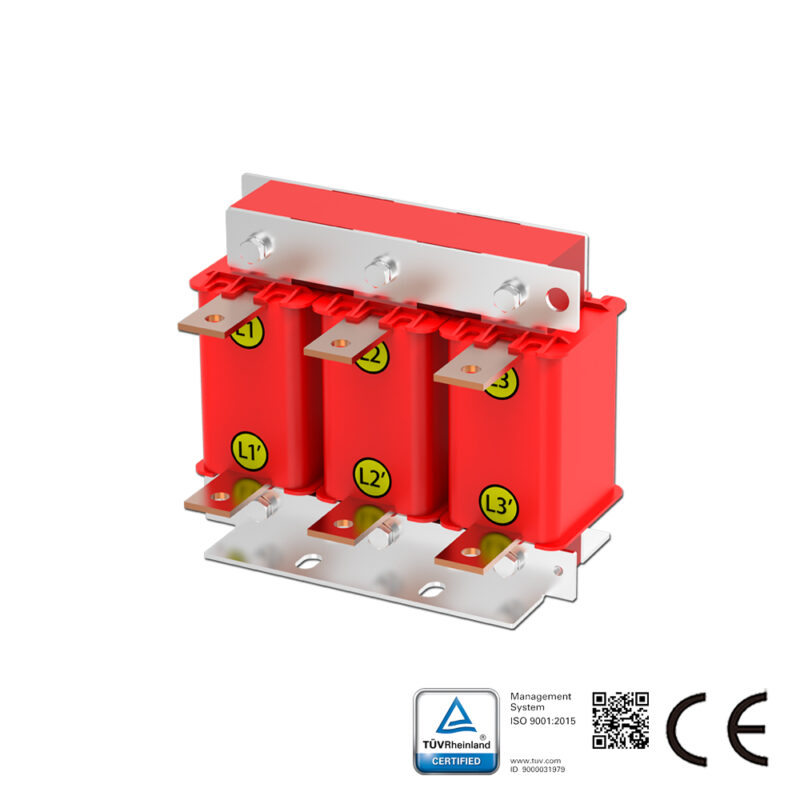

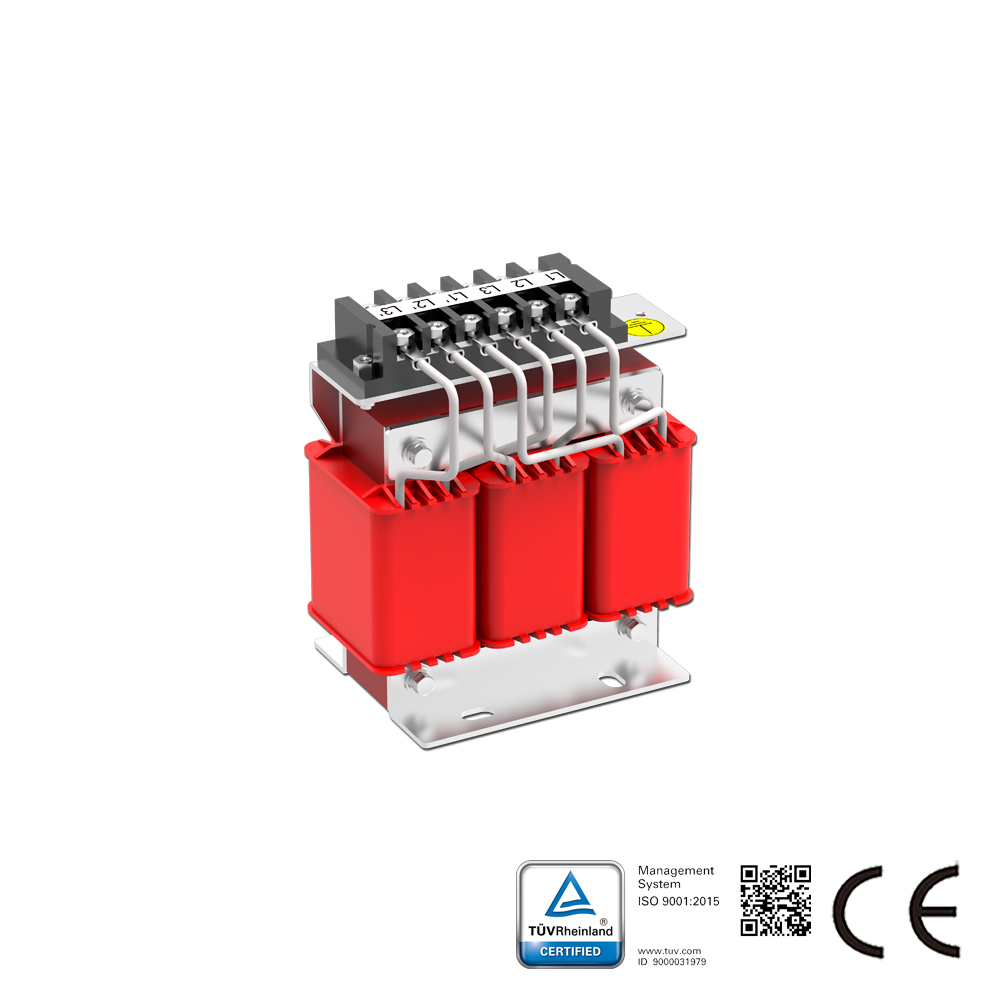

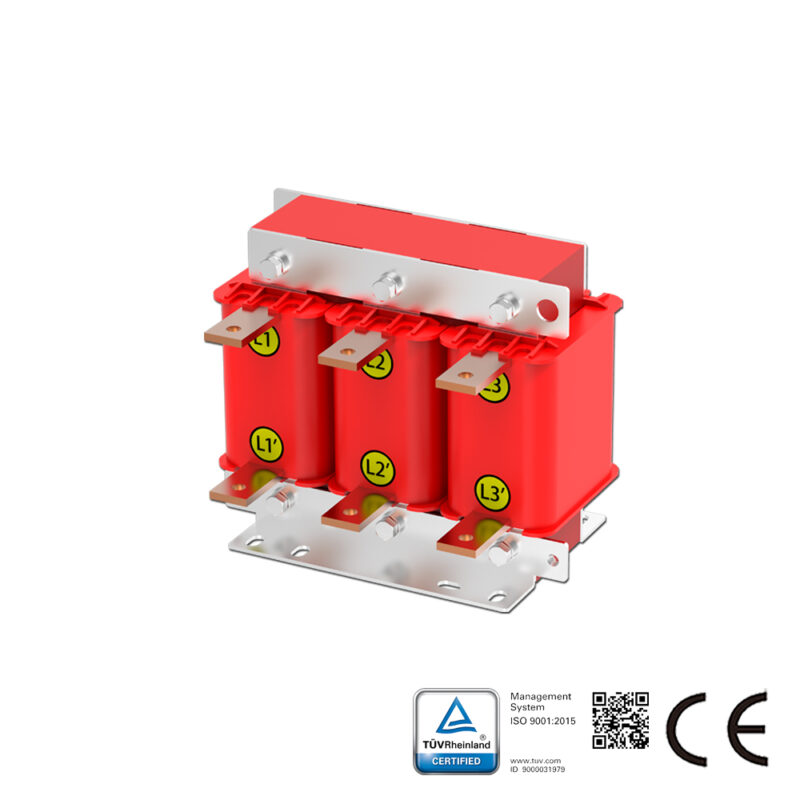

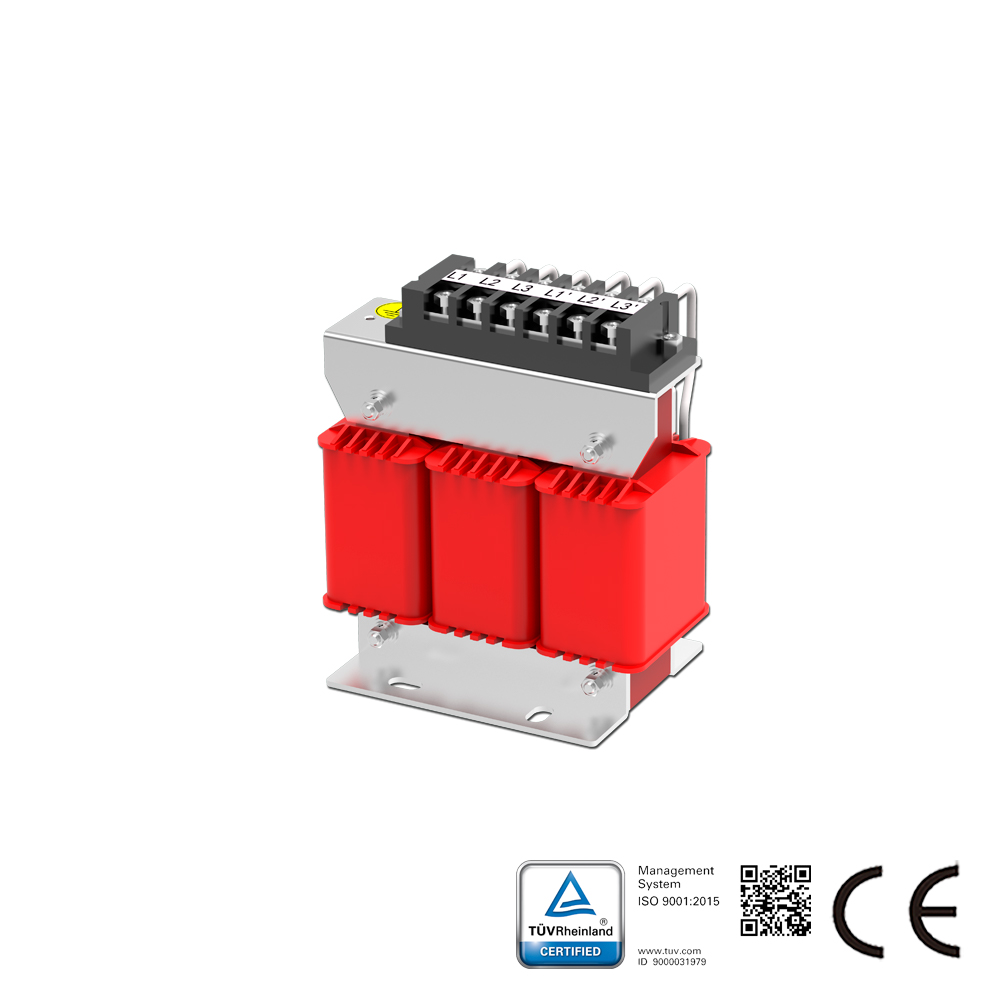

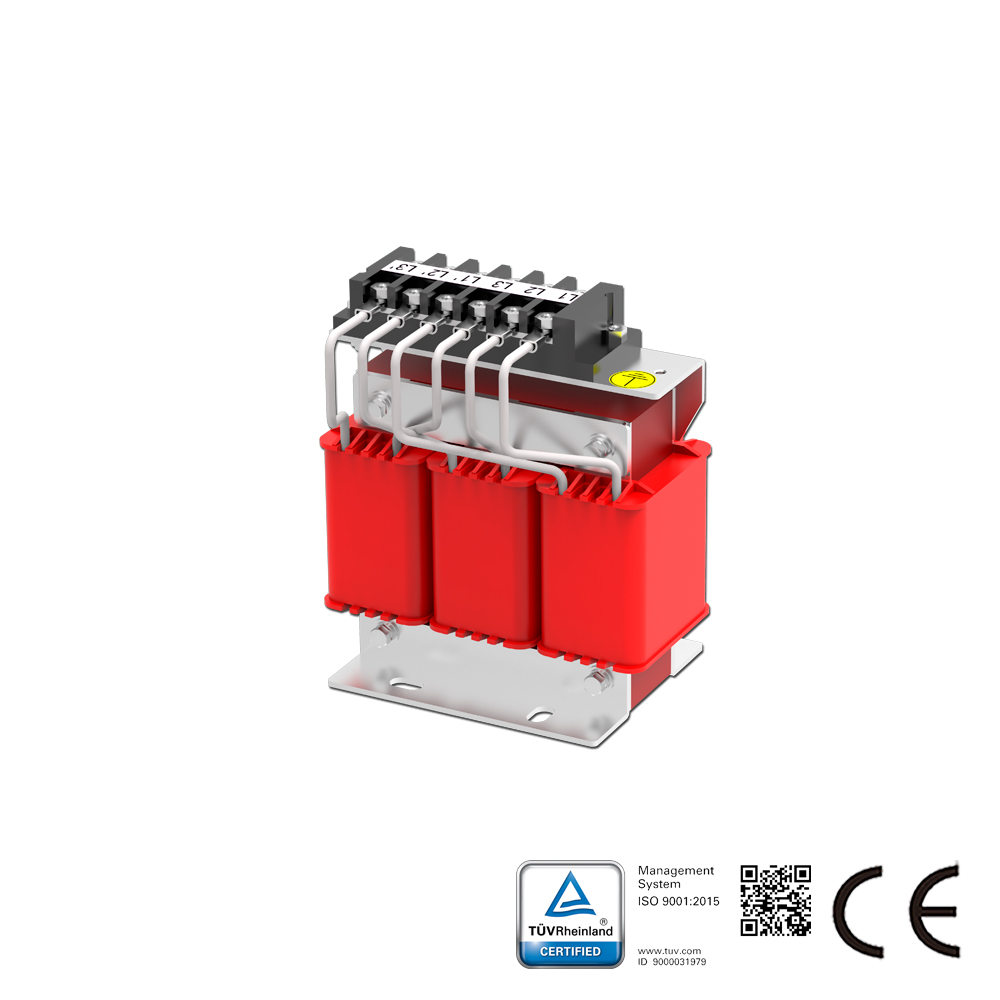

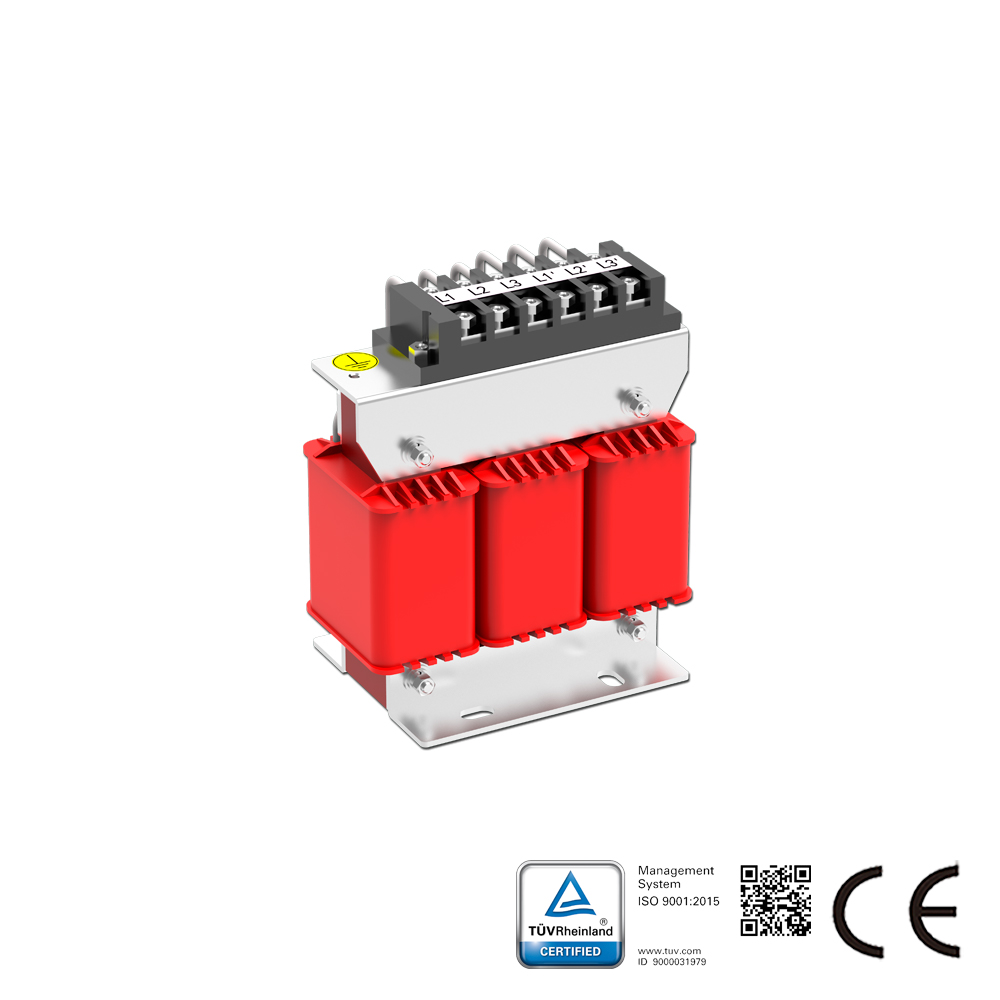

ラインリアクトルの説明：

SKS-ACLシリーズのラインリアクトルは、電気機器と直列に接続され、交流回路に特定の制御されたインピーダンスを導入します。本シリーズは、ACドライブ入力側に適用され、突入電圧の抑制、突入電流およびピーク電流の低減、有効力率の改善、グリッド高調波の抑制、出力電流波形の改善を図ります。ACラインリアクトルは、入力リアクトル、ACチョークとも呼ばれます。

ラインリアクトルの材料特性：
柔軟な材料選択：適用周波数に応じて、珪素鋼板、フェライト磁性材料、アモルファスコアを選択可能。
優れた特性：箔巻き構造により、直流抵抗が小さく、電磁力に対する耐性が強く、短時間の過負荷能力に優れる。
信頼性の高い性能：Fクラス絶縁材料を採用し、過酷な作動条件下でも製品の信頼性を維持。
低騒音：低磁束密度設計により高直線性を実現。強力な過負荷シートを備え、リアクトル騒音が低減。

本シリーズの特性：
定格作動電圧：380V/690V/1140V
作動周波数：50/60Hz
電流範囲：5-1600A
作動周囲温度：-25℃～50℃
絶縁耐力：コア－巻線間、AC 3000V/50Hz/5mA、60秒間無損傷（工場試験）
絶縁抵抗：コア－巻線間、DC 1000V、抵抗値＞100MΩ
騒音：65dB以下（リアクトルから水平方向10m離れた地点で測定）
保護等級：IP00
絶縁クラス：F/H
規格：GB 19212.1-2008 GB/T1094.6-2011

ラインリアクトルの応用：
インバータおよびモーター用
