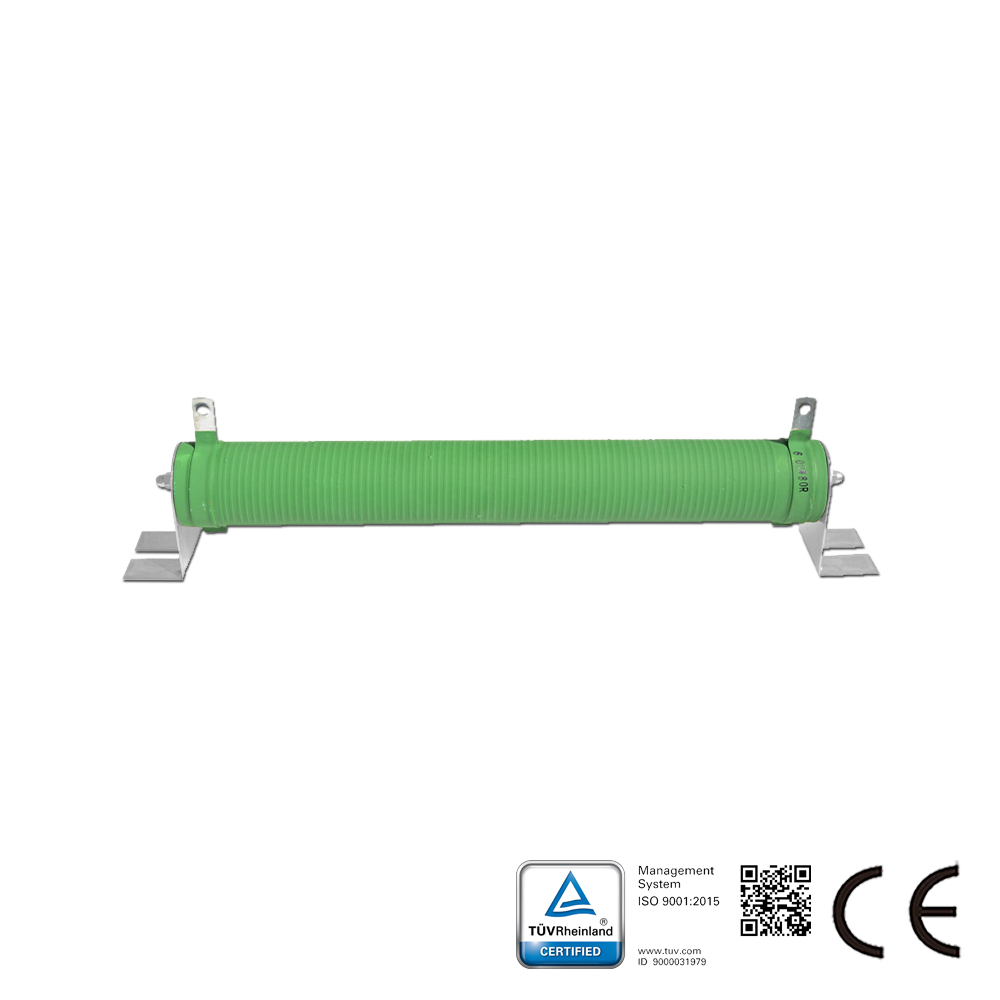

巻線式制動抵抗器 RXG20シリーズ電力600W

モデル：RXG20-0600

巻線型制動抵抗器の説明：巻線型制動抵抗器は、過酷な用途に適しています。セラミック管の両端に2つの端子延長部が固定されており、その表面には波状の合金抵抗線が巻回され、耐高温性及び防火性の被覆が施されています。セラミック管は抵抗線の骨格として機能するとともに、放熱器としても機能します。

製品・ソリューションに関する相談

ライブチャット

共有：

製品詳細

巻線型制動抵抗器の説明：

巻線型制動抵抗器は、過酷な用途に適しています。セラミック管の両端に2つの端子延長部が固定されており、その表面には波状の合金抵抗線が巻回され、耐高温性及び防火性の被覆が施されています。セラミック管は抵抗線の骨格として機能するとともに、放熱器としても機能します。

特徴

巻線型制動抵抗器の主要特長：
1. 長期にわたる高い安定性
2. 無誘導型または誘導型の選択肢
3. 高動作電圧（最大1.2KV）および高定格電力（最大15KW）
4. はんだ付けまたはボルト接続に対応した端子

本シリーズの特性：
1. 定格電力：50W～15KW（25℃自然放熱時）
2. 抵抗値：1Ω～10KΩ（要望により100KΩまで対応可能）
3. 温度係数：25、50、100ppm/℃または指定値
4. 動作温度範囲：-55℃～+225℃
5. 絶縁抵抗：>1000MΩ（500V、25℃、相対湿度75%）
6. 絶縁耐圧：>3.0KV、50Hz、1分間（25℃、相対湿度75%）
7. IP保護等級：IP00、IP20または指定値
8. 素子材料：OCR25AL5/CrAlFe/CrNi/CuNi
9. リード材料：真鍮キャップ（ラグ端子対応可能）
10. 封止材：シリコーンコンフォーマルコーティング
