単相/三相乾式変圧器のコアには、信頼性、コンパクトサイズ、軽量、経済的な価格を確保するために、高品質の冷間圧延ケイ素鋼板を使用しています。
巻線には、高性能で耐熱性の高い絶縁材料を、ボビンレスまたはフォイル巻線プロセスと組み合わせて使用し、強力な耐電磁特性と良好な外観を実現しています。
絶縁クラスに応じて、絶縁ワニスに完全に含浸します。これにより、騒音の低減、磁気漏れの低減、耐食性の向上、信頼性の向上が可能になります。
保護等級に応じて、保護エンクロージャを提供します。
航空軍事用高周波変圧器の技術パラメータ：

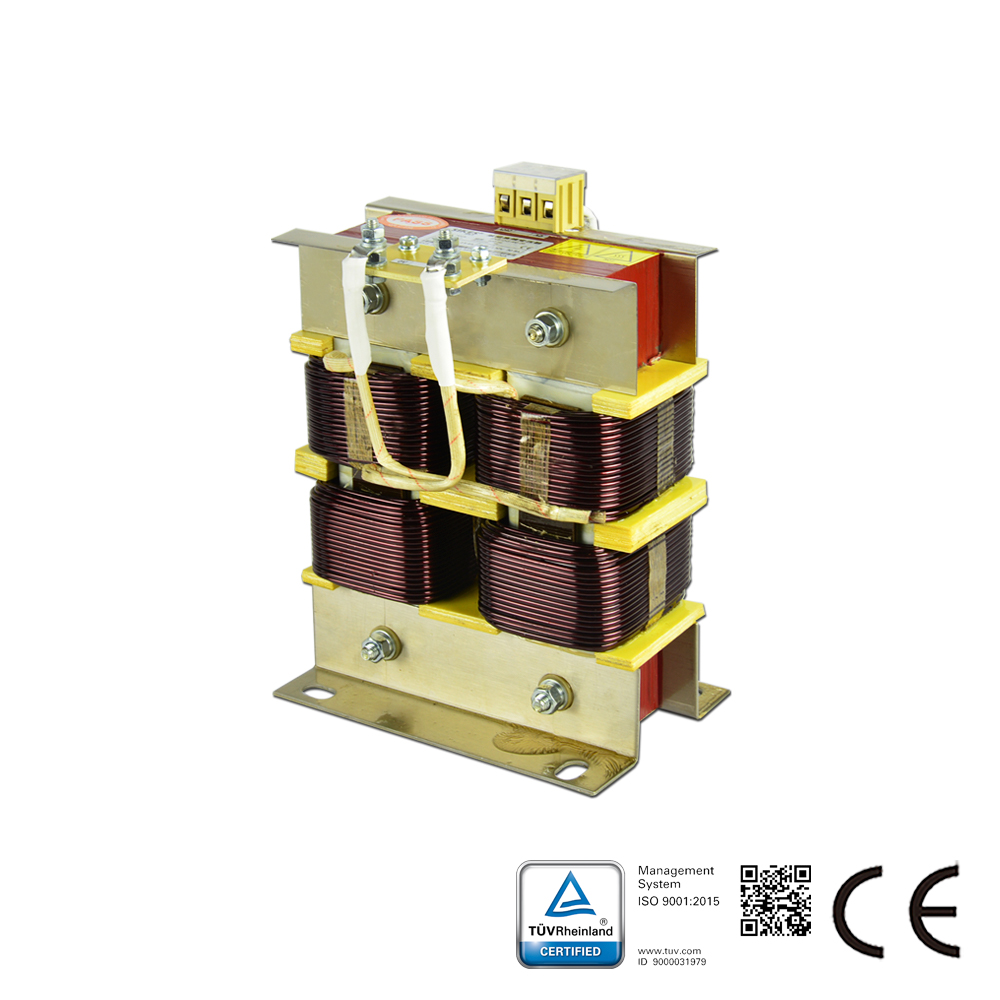

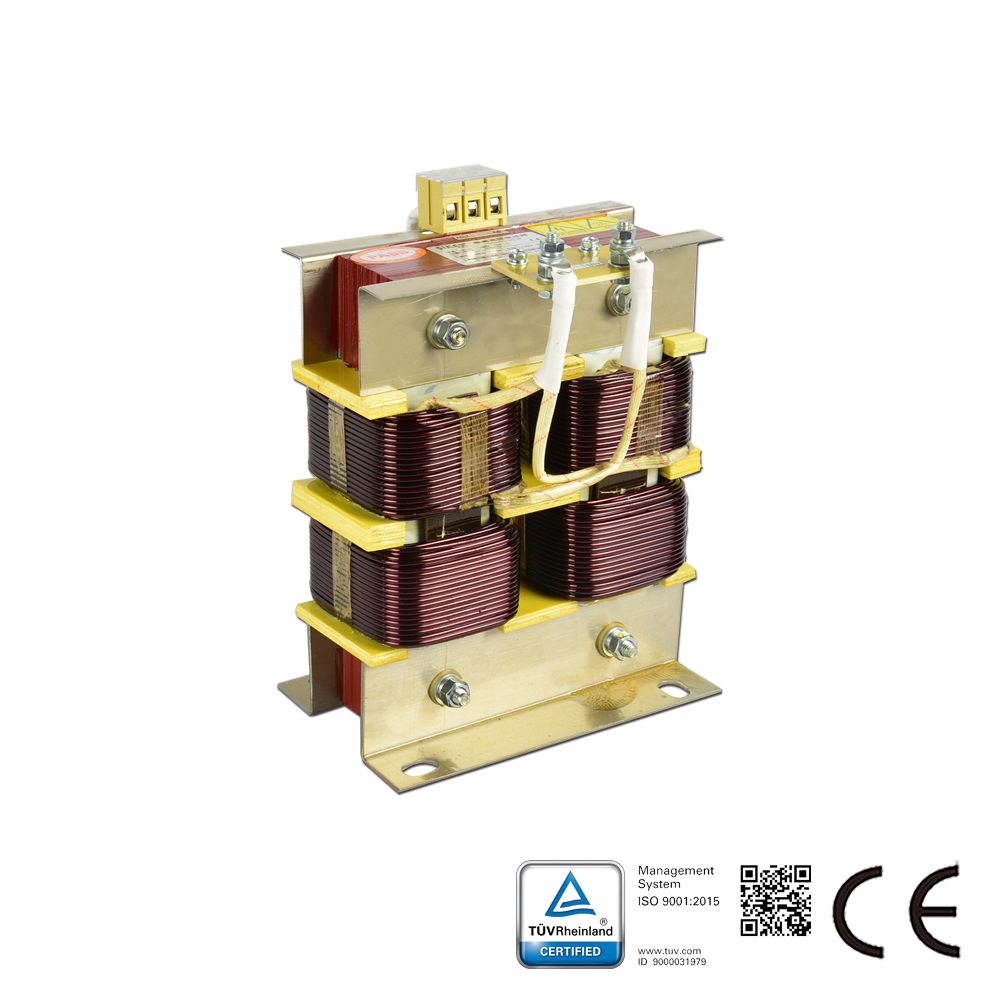

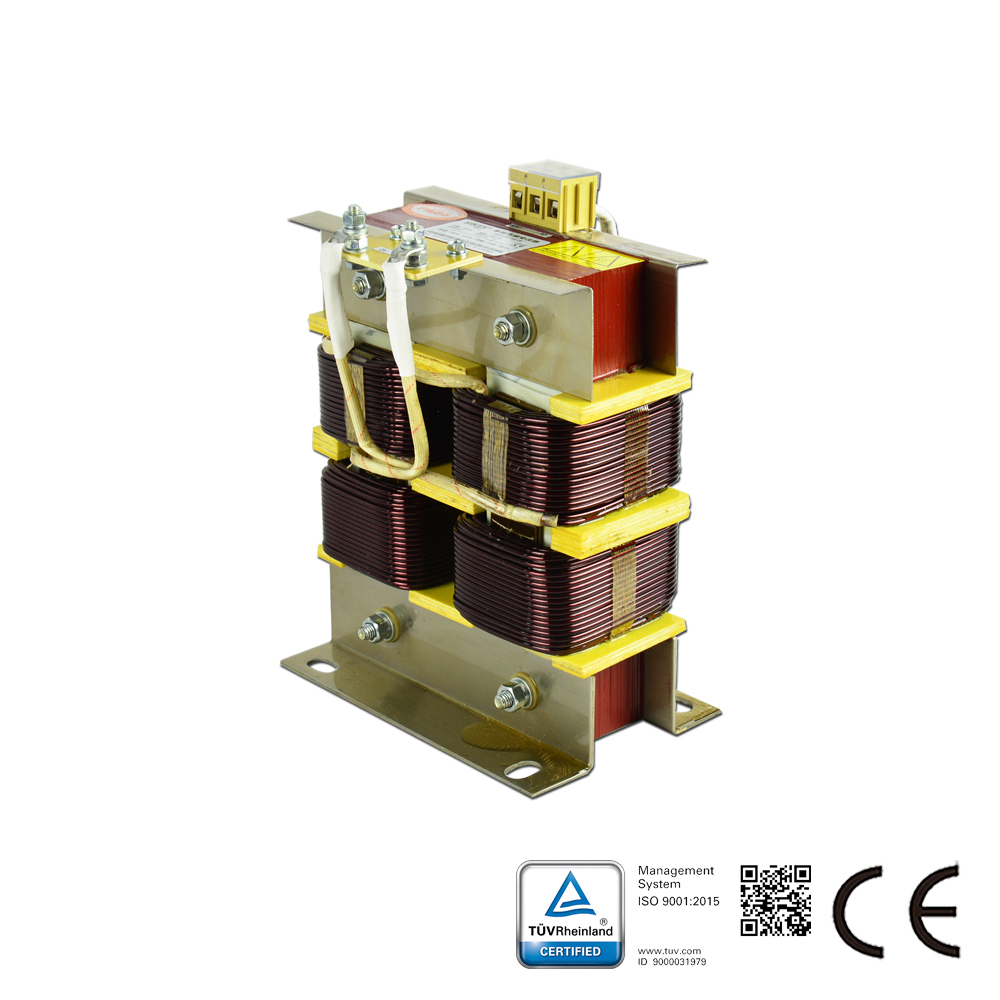

単相400Hzインダクタ付変圧器
型式：SKS-DG-4KVA/0.26
定格電圧：AC400V
定格容量：4KVA
定格周波数：400Hz
一次電圧：260V
一次電流：15.4A
二次電圧：130V
二次電流：30.8A
絶縁種別：F種
外形寸法：120×190×236mm（奥行×幅×高さ）
質量：14kg
航空軍事用高周波変圧器の特徴：
1：コンパクト、軽量、経済的、信頼性が高い
2：部分高調波を分離可能、機器の耐歪性と安全性を向上
航空軍事用高周波変圧器の試験基準：
1. 定格動作電圧：400VAC
2. 絶縁耐力：鉄心-巻線間 3000VAC/400Hz/1000Hz/5mA、10秒間異常なし
3. 絶縁抵抗：鉄心-巻線間 1000VDC、絶縁抵抗 ≥100MΩ
4. 変圧器騒音：75db（距離1m）
5. 規格：IEC XXX
用途：航空宇宙、軍事、航空機用地上電源ユニット、航空機始動ユニット、各種試験用電源…
| 容量（KVA） | 60 |
| 絶縁クラス | F/H |
| 動作周波数 | 400 Hz |
| 相 | 単相 |
| 一次電圧（V） | 130/260 |
| 二次電圧（V） | 220/380/600/800/1000 |
| 規格 | EN61558-2-6に準拠 |
