| IPクラス | IP00 |
| 定格出力範囲 (kW) | 315-400 |
| 電圧階級 (V) | 660 |
| 最大制動電流 (A) | 400 |
| 最小抵抗値 (Ω) | 3.2 |
| チョッパ電圧 (V) | DC1150 |

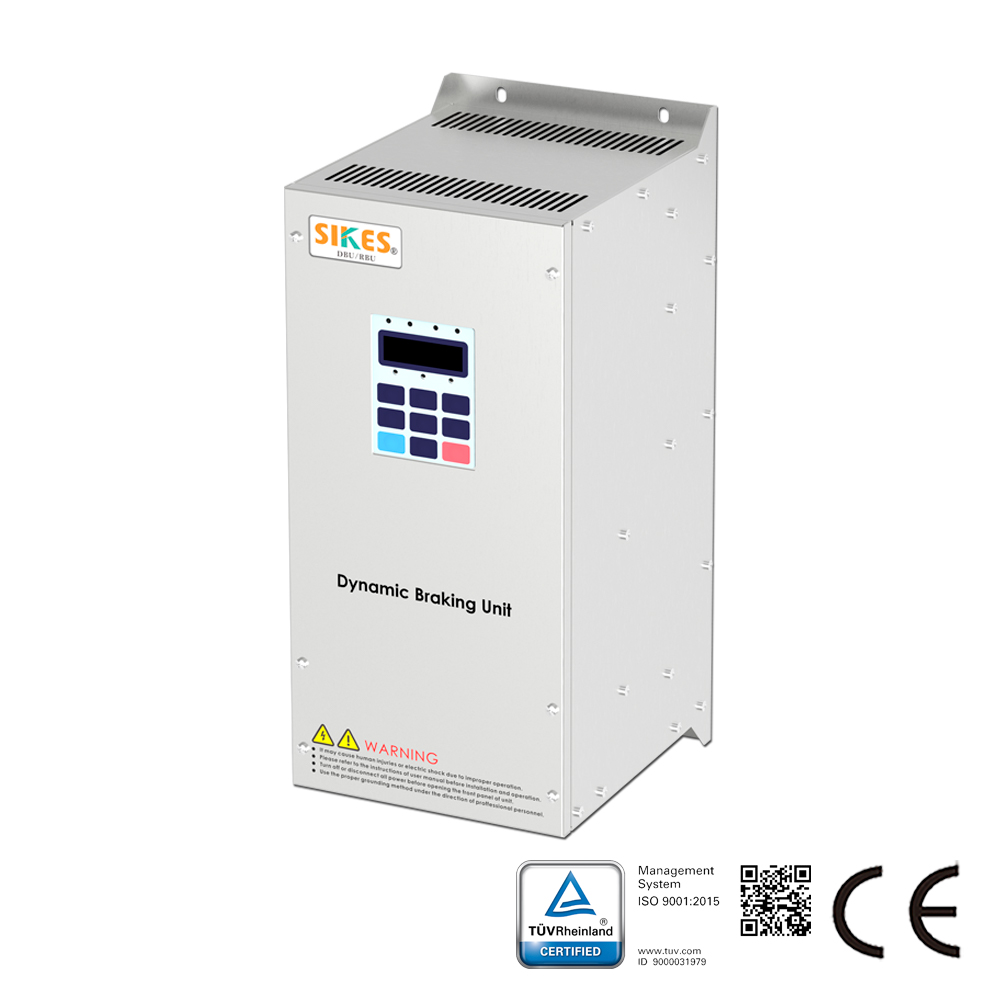

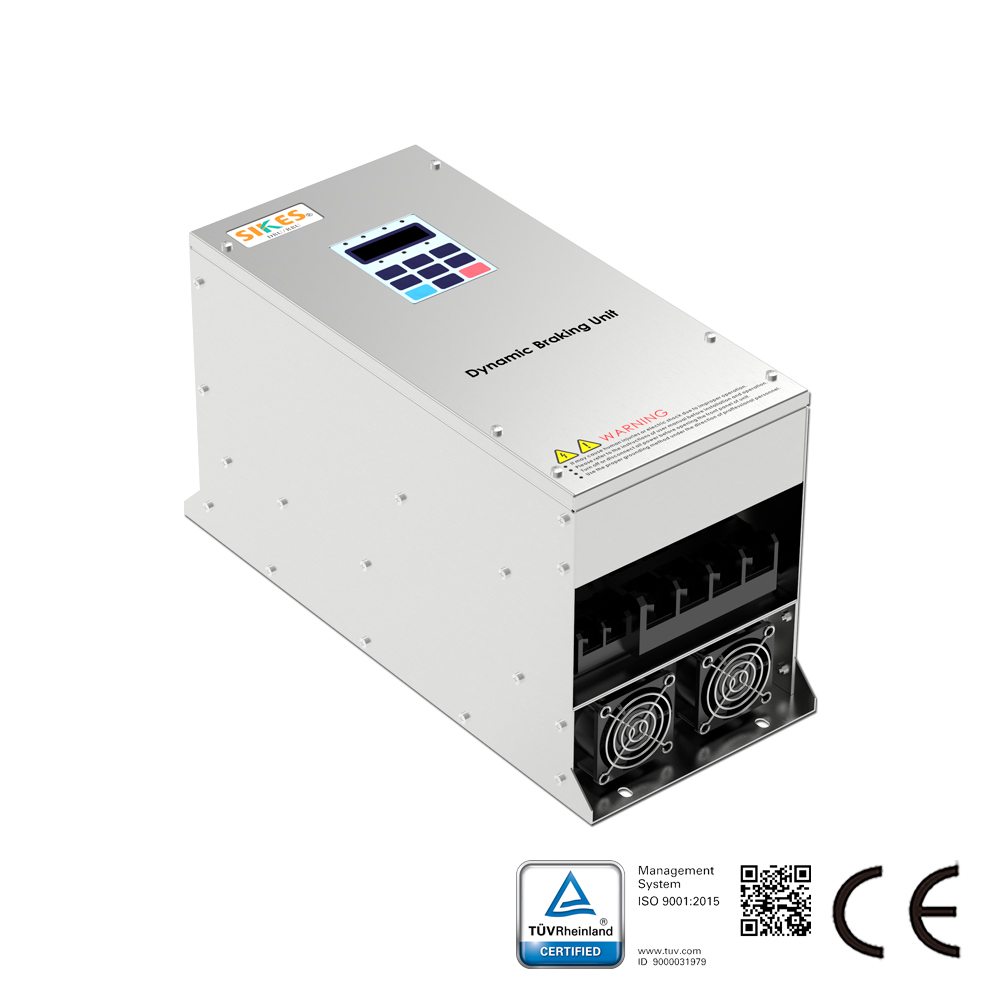

ブレーキユニットの説明：
GNシリーズは、モータの減速過程で発生する回生エネルギーをブレーキユニットに分流し、そのエネルギーを熱に変換します。回生エネルギーはモータからインバータのDCバスに流入し、バス電圧の上昇として現れます。
利点：
安全性：IGBT短絡破壊に対するトリップ機能により、過負荷運転後の抵抗器のIGBT破壊に起因する火災を防止できます。
広い互換性：特殊設計の場合を除き、非誘導抵抗ではなく一般抵抗に対応可能。チョッパ電圧はDC 630V～DC760Vで調整可能。
経済性：合理的な価格に対する高い性能比。インバータのブレーキ回路に対して効果的かつ実用的。
設置：ブック型設計を採用し、ゼロクリアランスでの並列接続が可能。最大3台までの並列接続を推奨。
本シリーズの特性：
定格出力：55KW～500KW
定格制動電流：≤500A
チョッパ電圧範囲：DC1150V±5V（キーボード付き）
電圧グレード：660V
最小抵抗値：8.5～2.8Ω
IP保護等級：IP00/IP23
端子：M10
ED：20%～80%
振動：0.5g
温度係数：≤400ppm/℃
制動ユニットの適用業界：炭鉱ウインチ、クレーン、港湾、昇降機、サルベージ船、高炉巻上機など
